拆解插卡式ETC：五大核心芯片揭秘，三代进化如何做到0.18秒极速过闸？
- 2025-07-23 11:40:49
ETC系统是一种高速公路或桥梁自动收费系统。

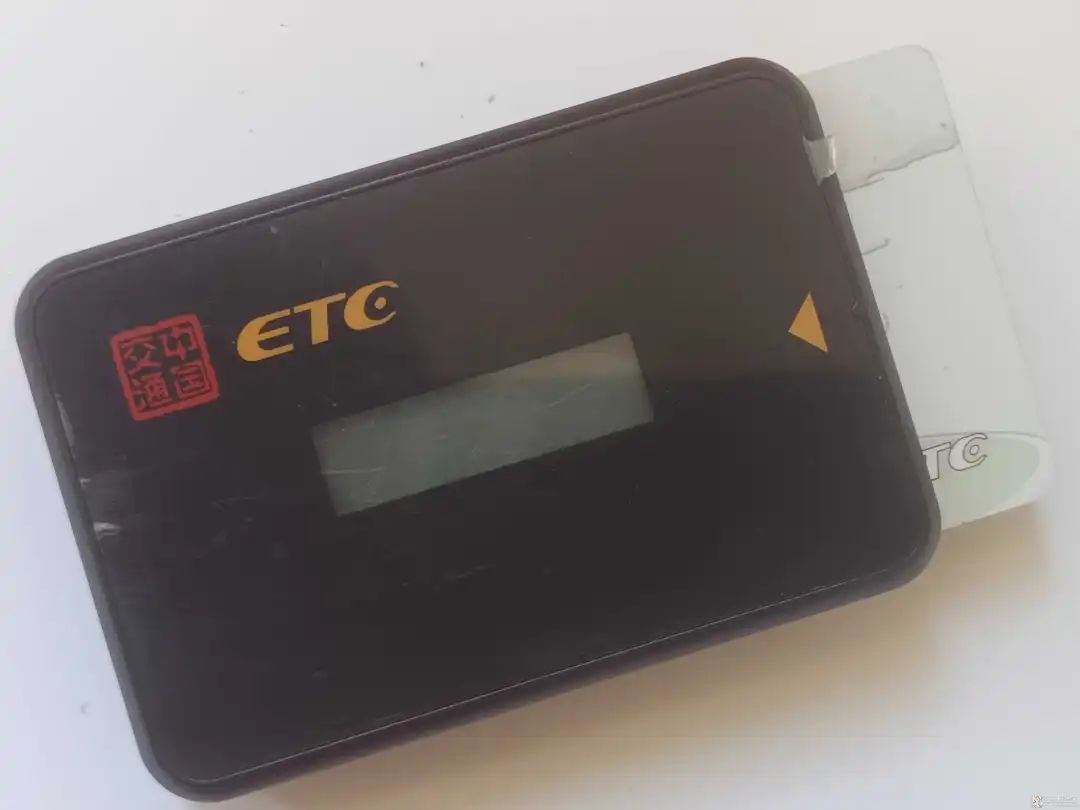

插卡式ETC是长这个样子的，正面如下图。
背面是有一小块太阳能板的，还有一个按钮开关，如下图。

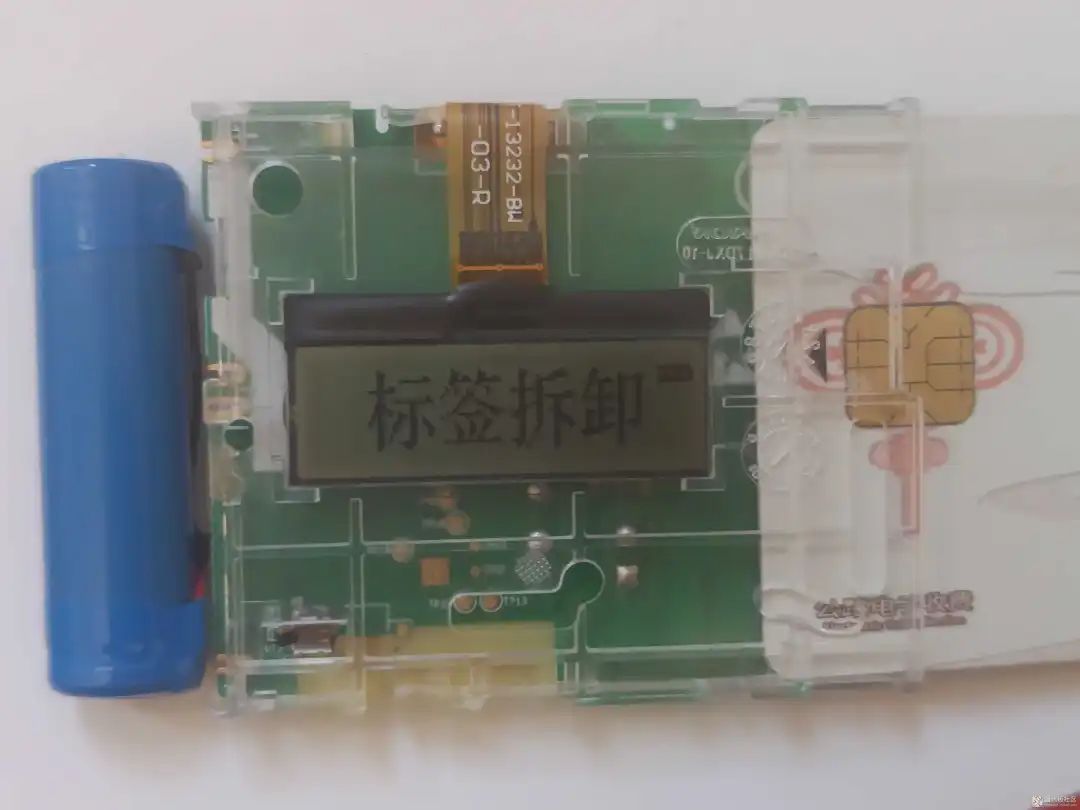

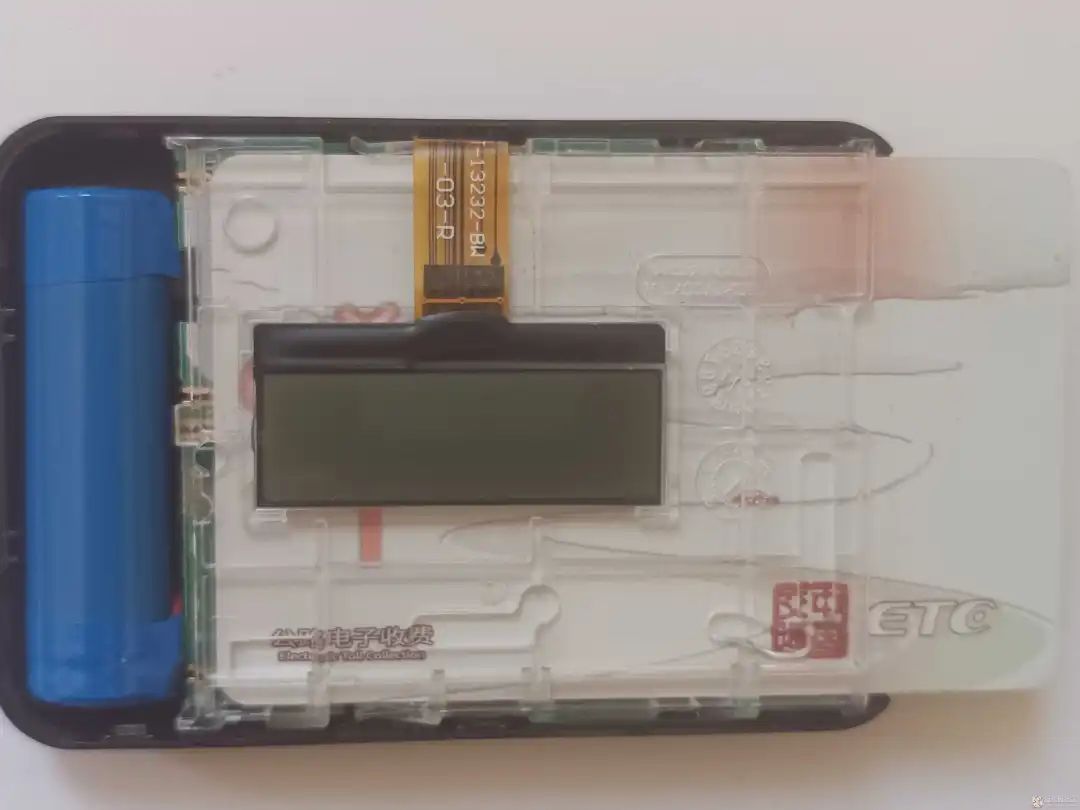

用工具拆开上盖，可以看见电池，显示屏，卡片，如下图。

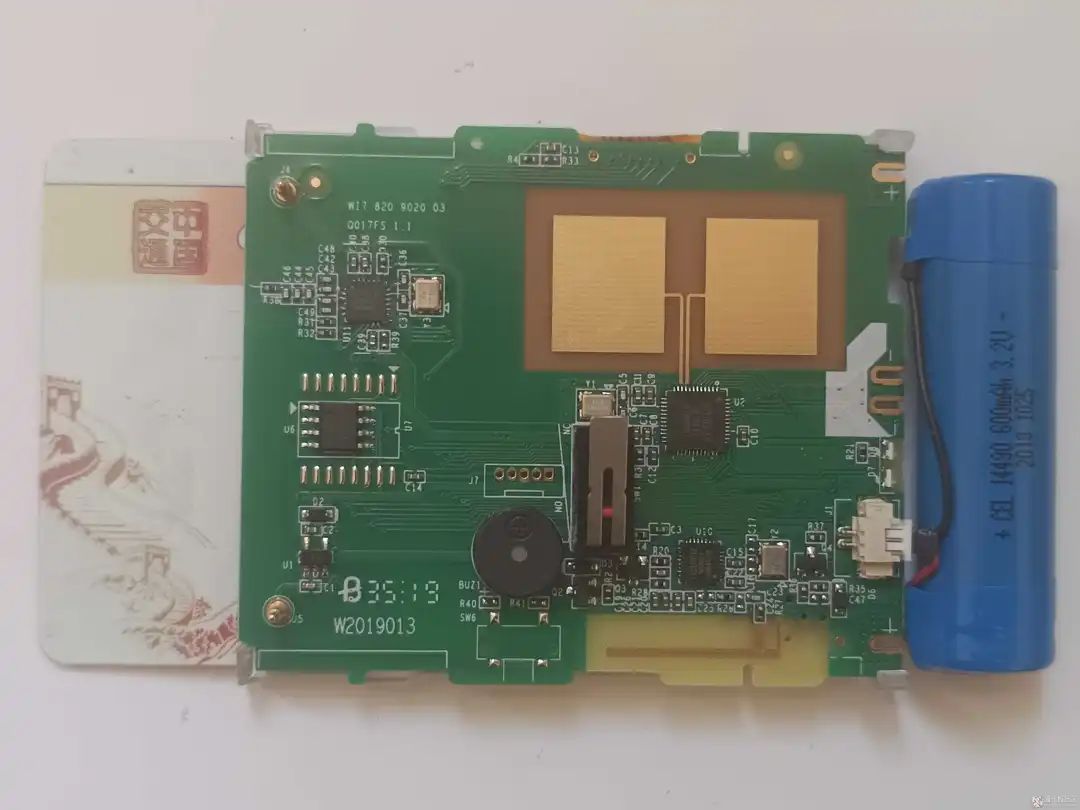

取下PCB板，可以看见背面，如下图。
J5，J6脚是接太阳能板的正负极的，SKYRELAY(斯凯瑞利) SKY1311T 读卡器芯片，内部集成了多种通信协议。
SKY1311T芯片通过内置的硬件加密引擎和高级加密标准(AES)来实现数据的加密传输，保证数据的安全性。

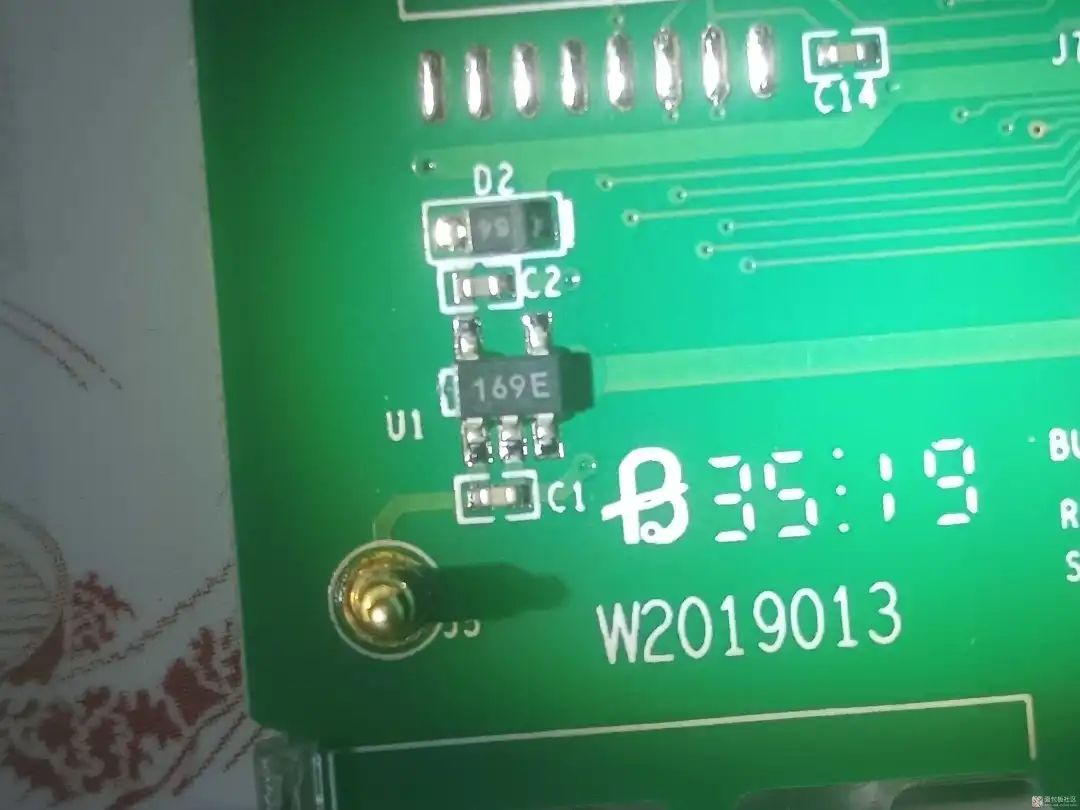

169E 具体的数据手册没有查到，猜测是电流放大器，或是高效降压转换器芯片，如下图。

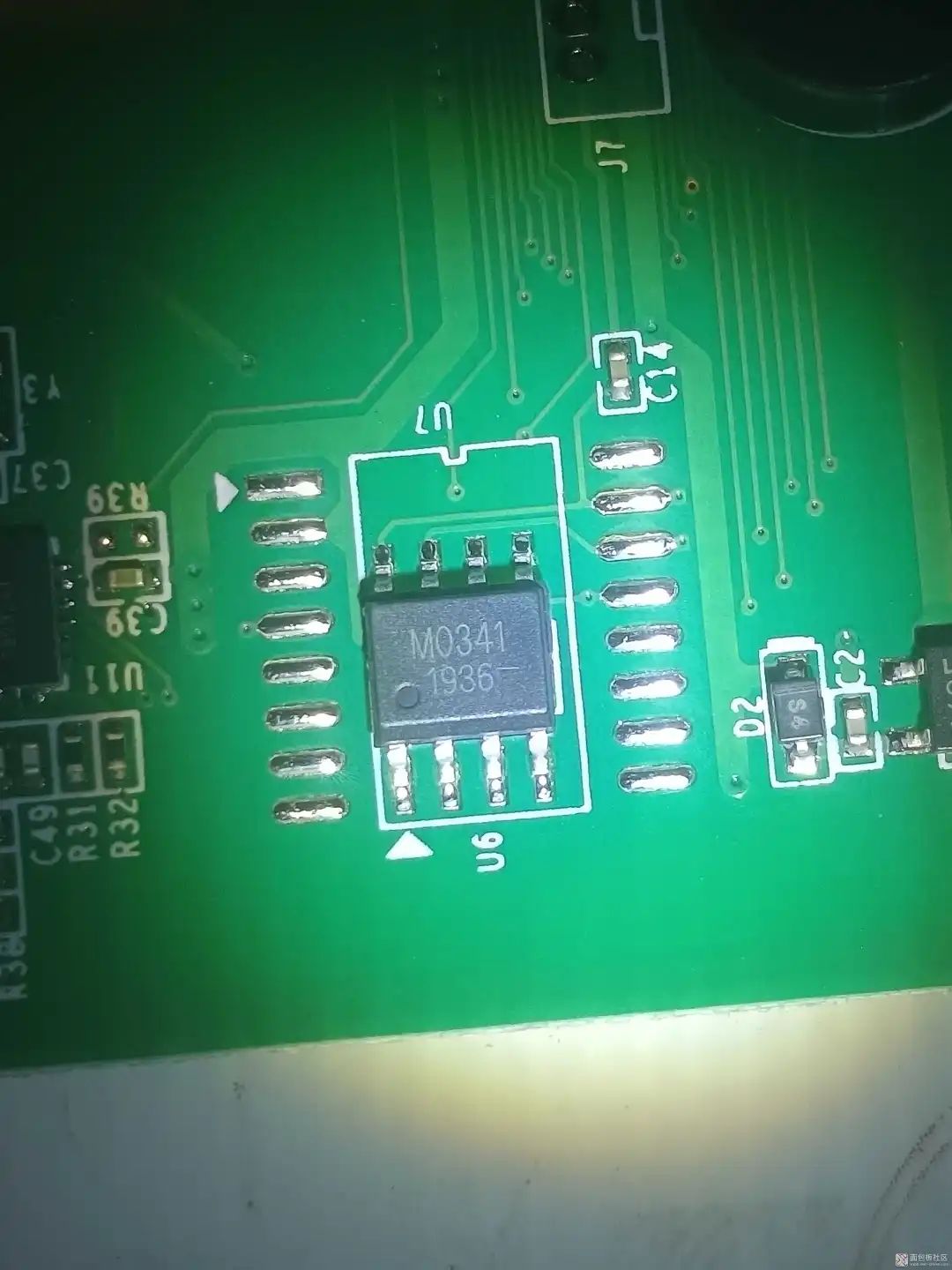

M0341，存储器，如下图。
SKYRELAY SKY6610 超低功耗ARM Cortex M0内核, 高达128KB 嵌入式FLASH, 10KB SRAM, 符合GB/T20851-2019标准的5.8GHz DSRC 处理器, ISO14443 Type A 标签 (PICC), ISO7816-3 接口, 安全加解密算法模块 (SM4, DES-3DES), 10bitsADC，如下图。
nationz NZ8801 HB941003 低功耗蓝牙芯片，如下图。
行程开关，卡片插入底部，可以触发，如下图。

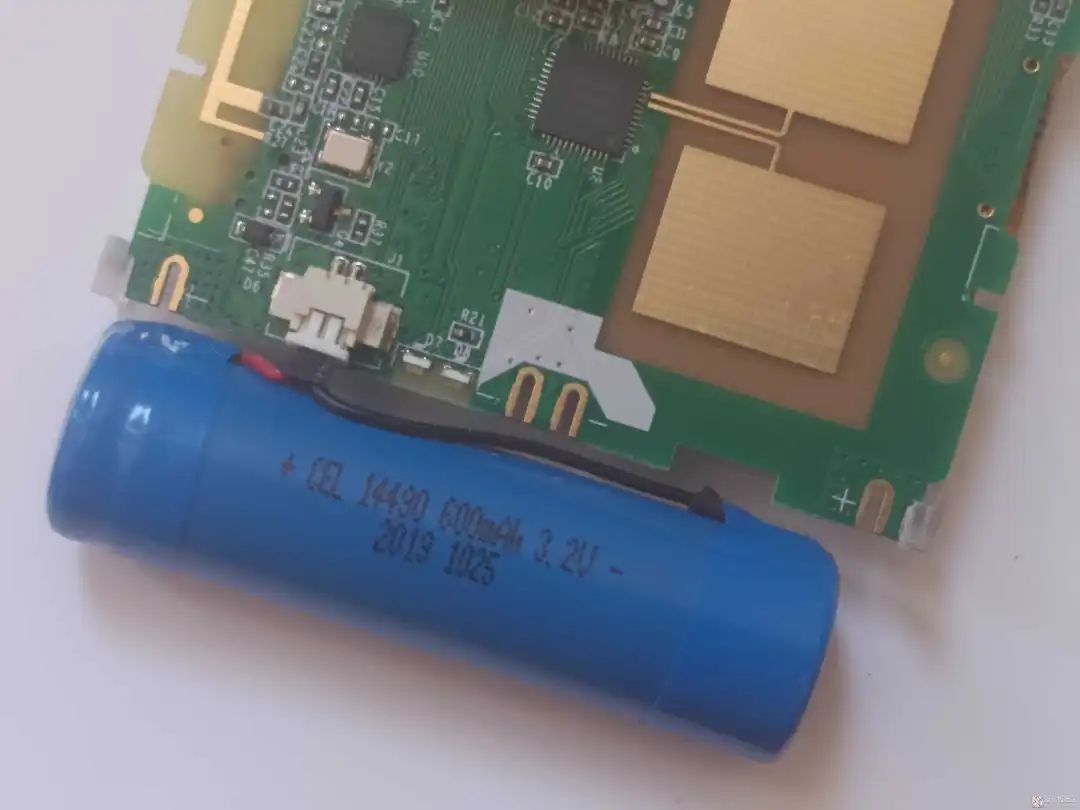

锂电池，+CEL 14490 600mAh 3.2V，如下图。

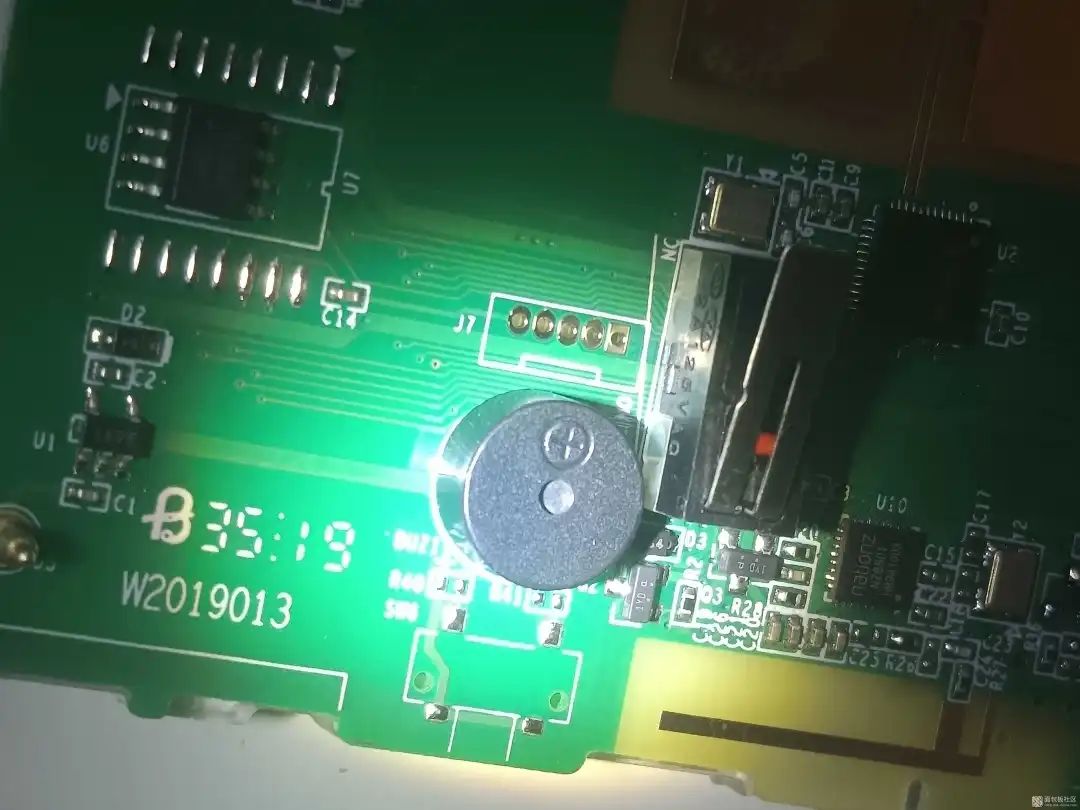

蜂鸣器喇叭，如下图。

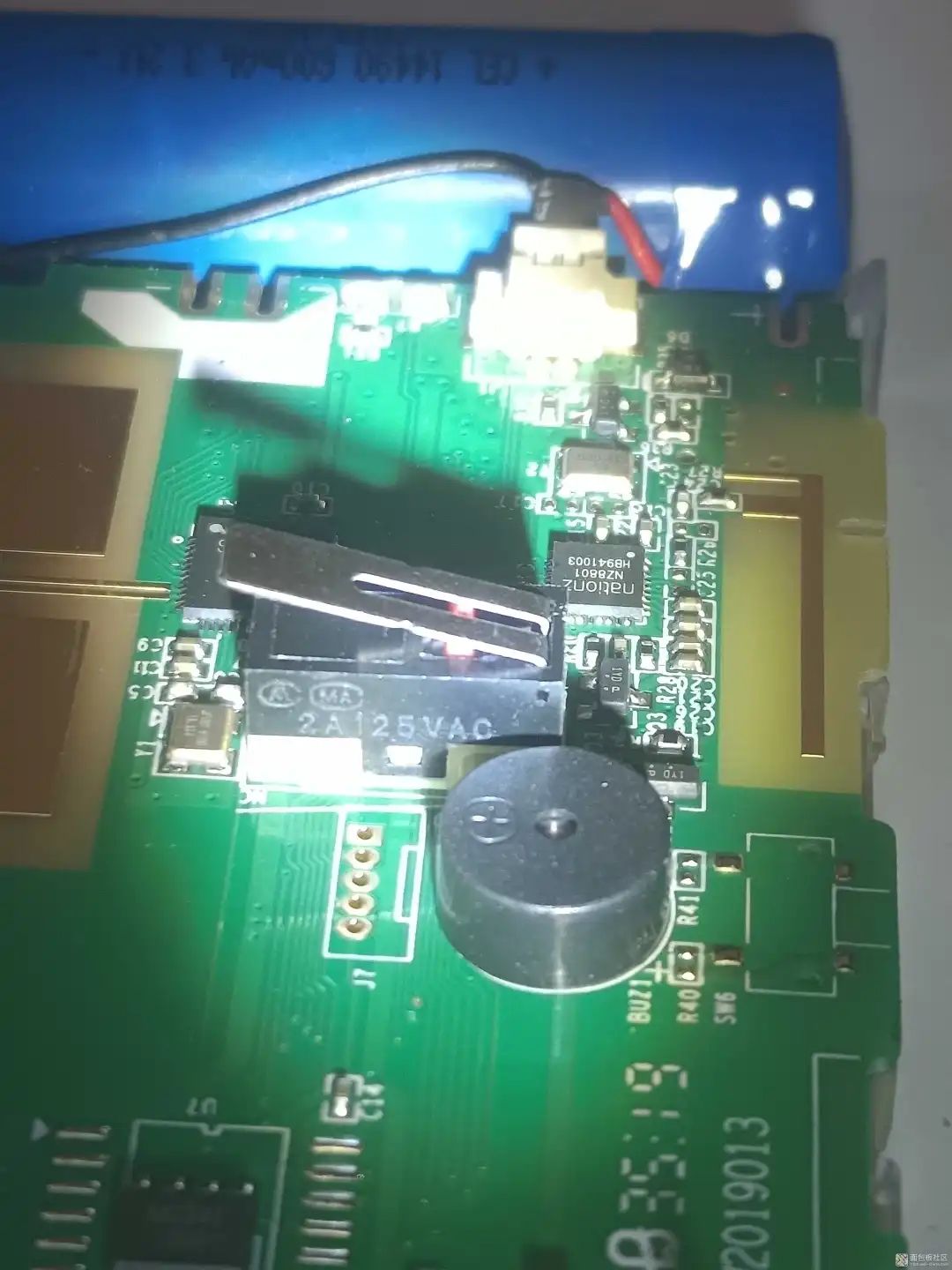

2A125VAC 微动开关，如下图。
天线PCB板，如下图。
TRONY SC4820S-8N,创益(Trony)太阳能，太阳能充电板，如下图。
ETC系统通过安装在车辆挡风玻璃上的车载电子标签与在收费站ETC车道上的微波天线之间进行的专用短程通讯，利用计算机联网技术与银行进行后台结算处理，
从而达到车辆通过高速公路或桥梁收费站无需停车，能交纳高速公路或桥梁费用的目的。
ETC的工作原理，如下图。
这种算是ETC一代，二代是无卡式，需要贴在玻璃上，三代隐藏式，可以不用贴在玻璃上了，重量更轻了，车膜穿透强，交易速度可以达到0.18S。
