后盖总成，正面如下图。

后盖总成，背面如下图。

背面的玻璃盖板，如下图。

用楔子撬开玻璃盖板，如下图。

可以看到，中间两颗LED，其周围有8颗心率传感器，如下图。

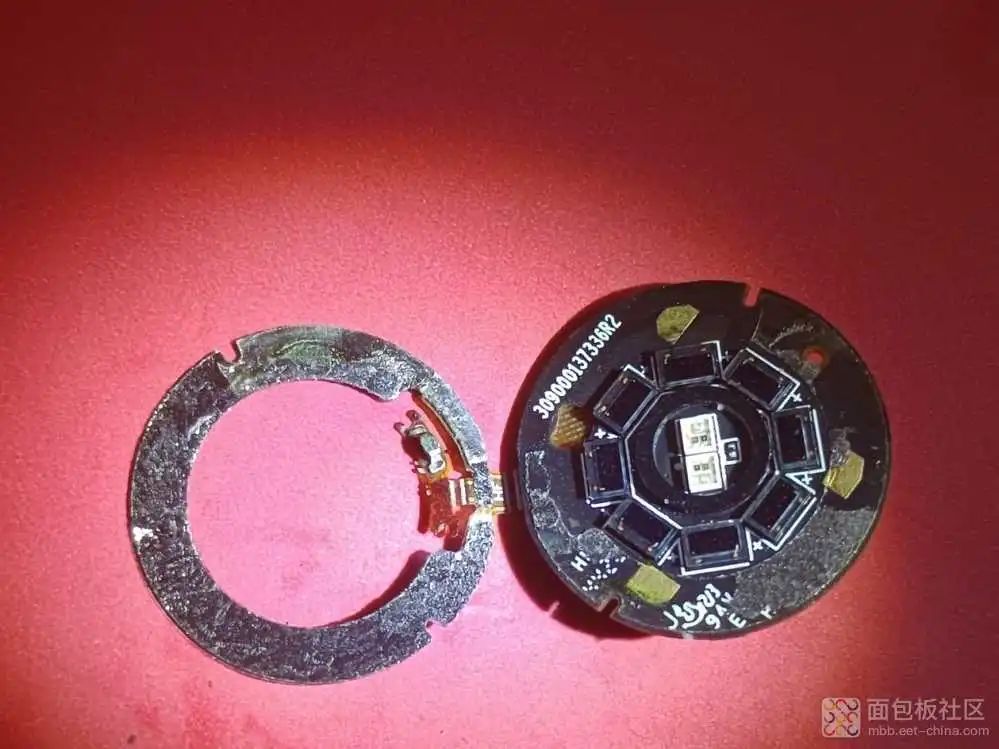

取下心率传感器的PCB板，左侧的电路板贴了一圈阻磁膜但是没有线圈，右侧的PCB板是心率传感器，如下图。

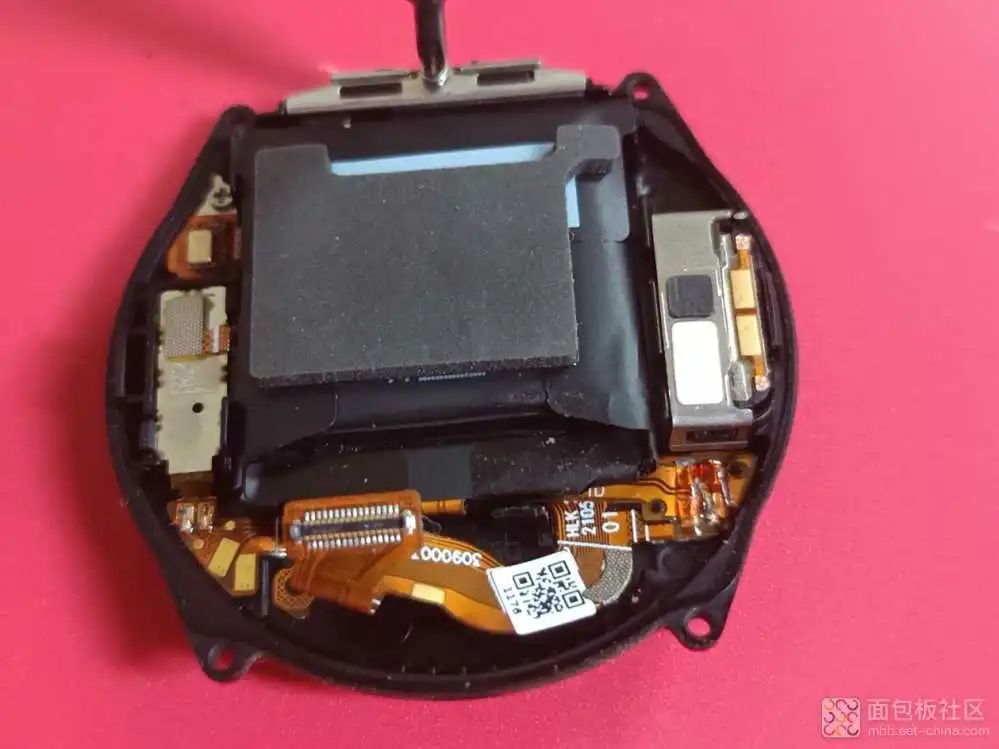

用楔子小心撬开电池包，如下图。

锂离子聚合物电池，额定电压3.82V，充电限制电压4.4V，具体参数如下图。

用楔子撬开塑料挡板，如下图。

中间是一块永磁铁，用来吸附无线充电座子的，如下图。

GH3020是汇顶超高精度心率传感器IC芯片，如下图。

麦克风咪头，如下图。

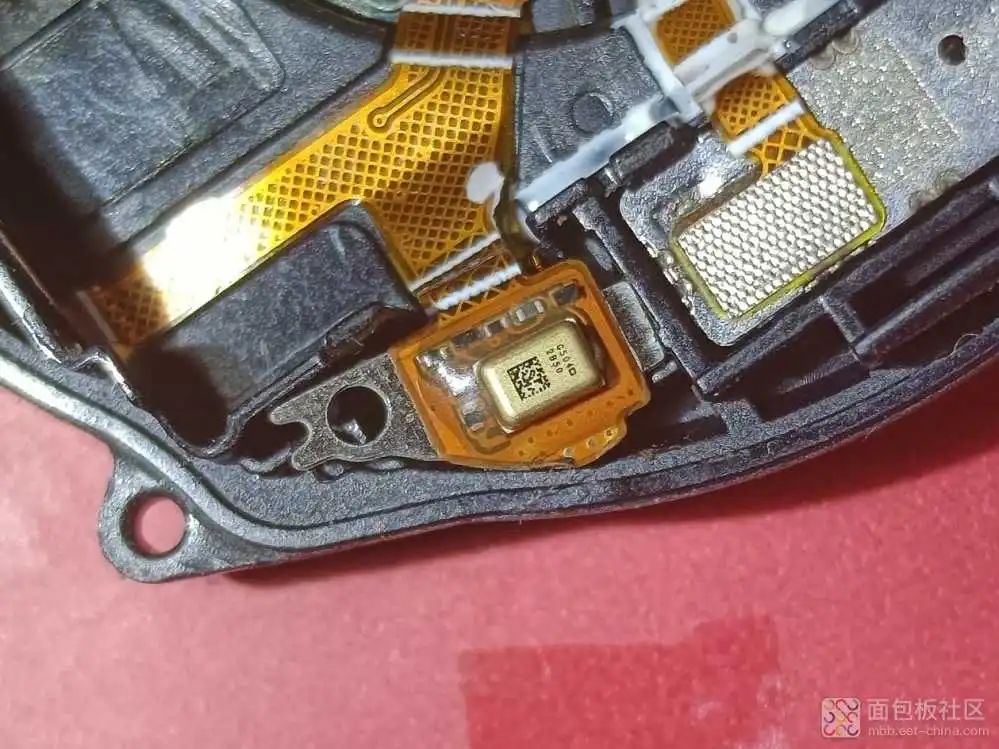

G504 2B50是声音传感器，如下图。

气压传感器，如下图。

用楔子取下扬声器的金属固定板，如下图。

扬声器的固定支架有防水胶圈，如下图。

震动传感器，如下图。

无线充电线圈埋在了壳子里，两个焊点，如下图。

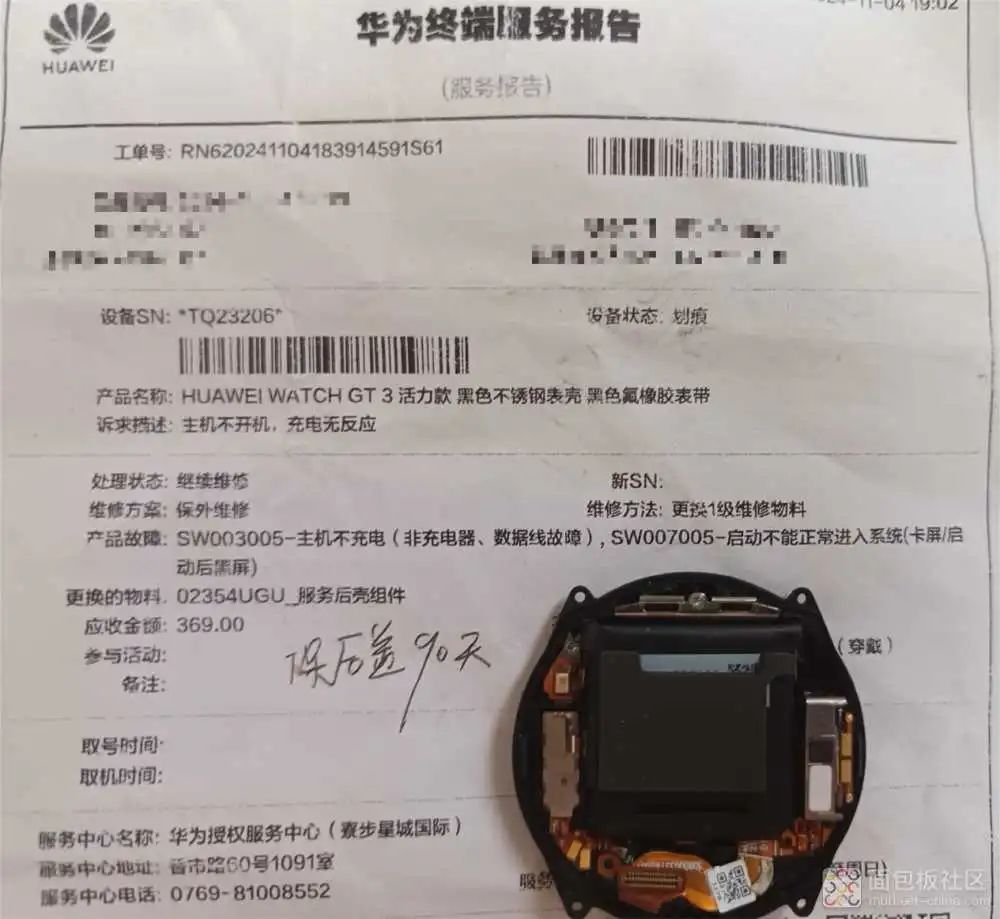

维修记录：主机不开机，充电无反应，如下图。

华为的电子产品可以说是工业上的艺术品，每次新品的发布，都是工业领域上的奇迹，但是现如今新品真的卖得太贵了，新品真的值这个价格么！？还有过保的维修费用挺贵的，不需要考虑情感上的束缚，直接换个新品的，这个维修费完全可以拿下其他牌子的产品，用来替代。

WATCH GT 3支持血氧饱和，体温测量，心脏健康，心率监测，睡眠检测，蓝牙通话，还防水呢，可以游泳跑步戴着。

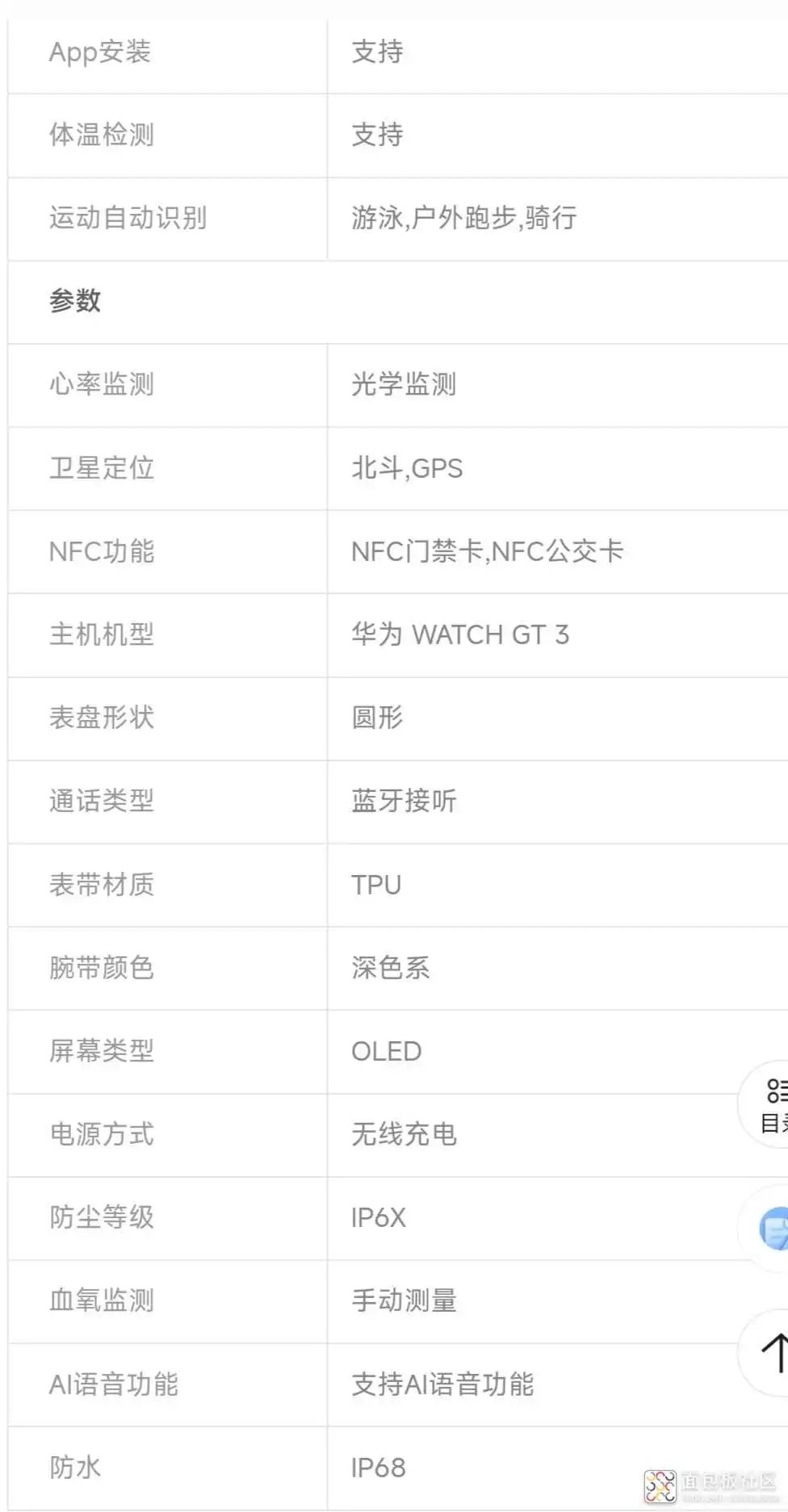

具体应用参数，如下图。
