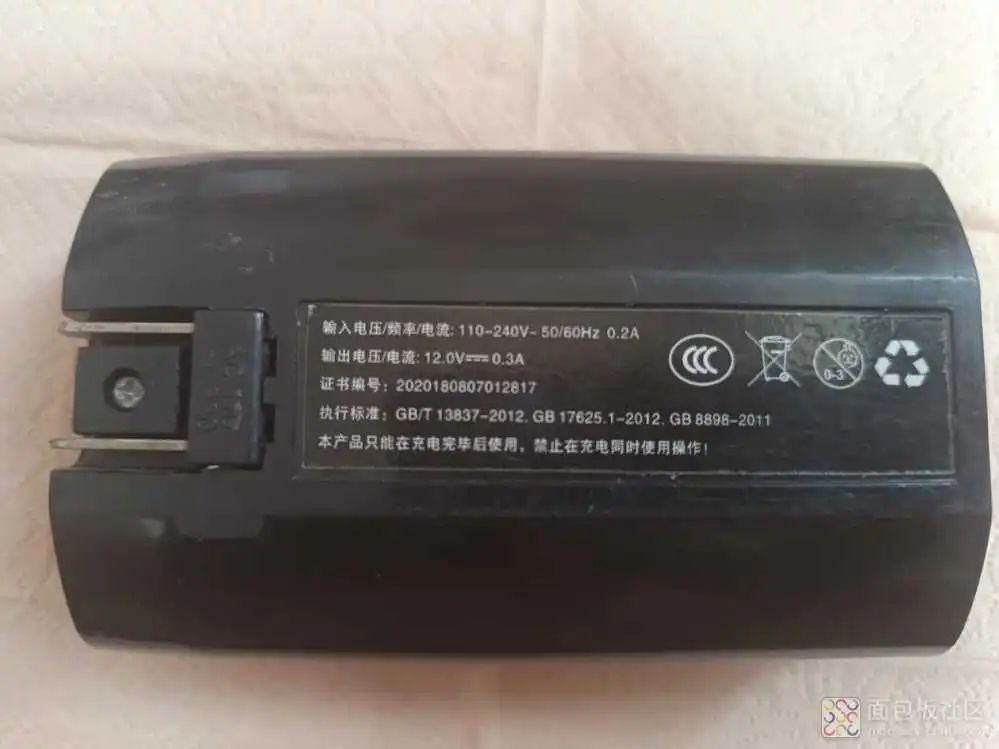

这款喊话器专用U型电池的规格参数,

输入电压/频率/电流:110-240V~50/60Hz 0.2A ，

输出电压/电流：12V-0.3A

证书编号:2020180807012817

执行标准：GB/T 13837-2012. GB 17625.1-2012. GB 8898-2011

交流充电口，来个特写。

输出口，来个特写。

打开后盖，可以看到电池包和PCB板。

取下PCB板，看一看连接线。

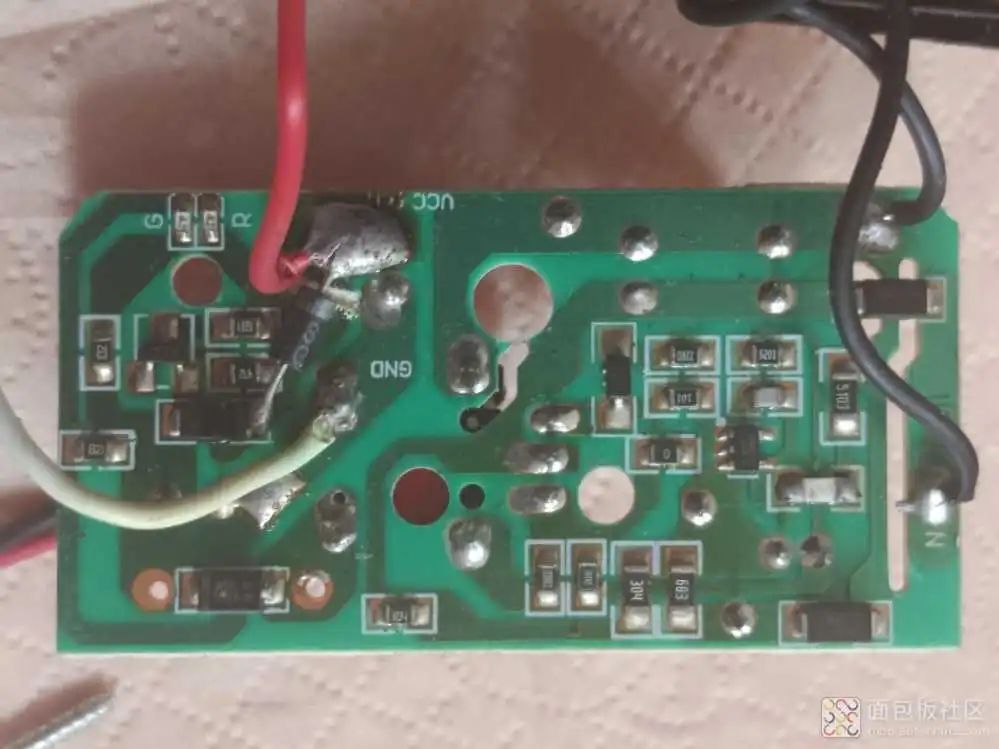

PCB板是单面板，来个特写。

从PCB板的输入到输出，了解一下使用的元件。

输入端的保险丝采用的蛇形走线来替代的，采用的是半波整流电路。

398K47 该是做DC/DC 的PWM用的。

红色线连接电池包的正极，白色线连接电池包的负极。

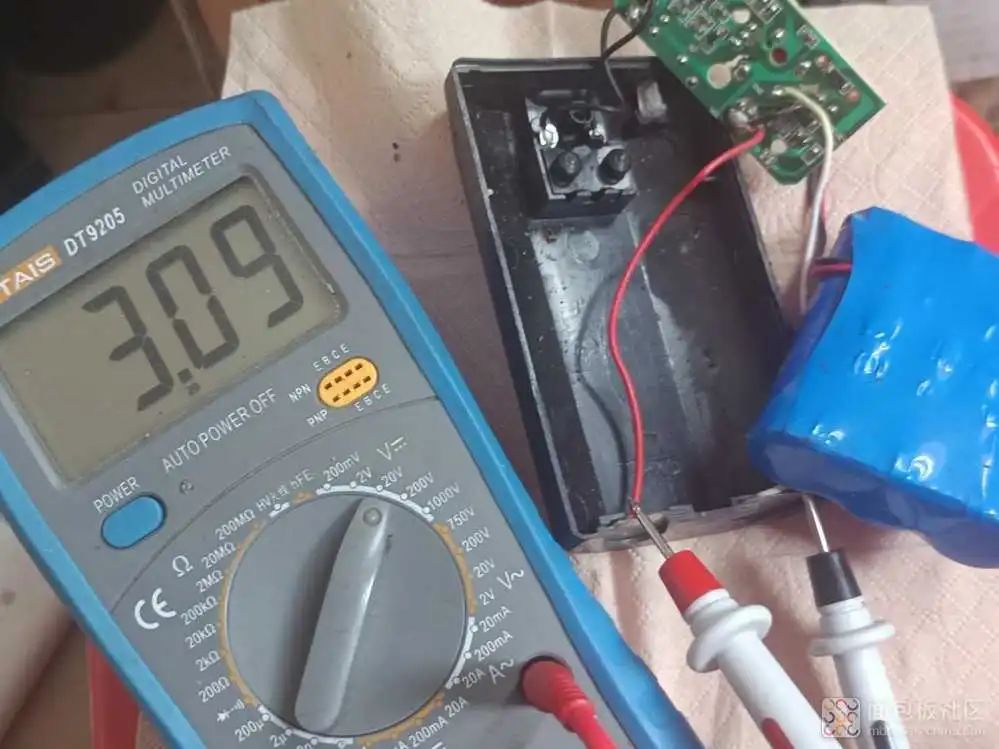

用万用表测量一下，输出的电压3.09V。

看一看PCB板的TOP层。

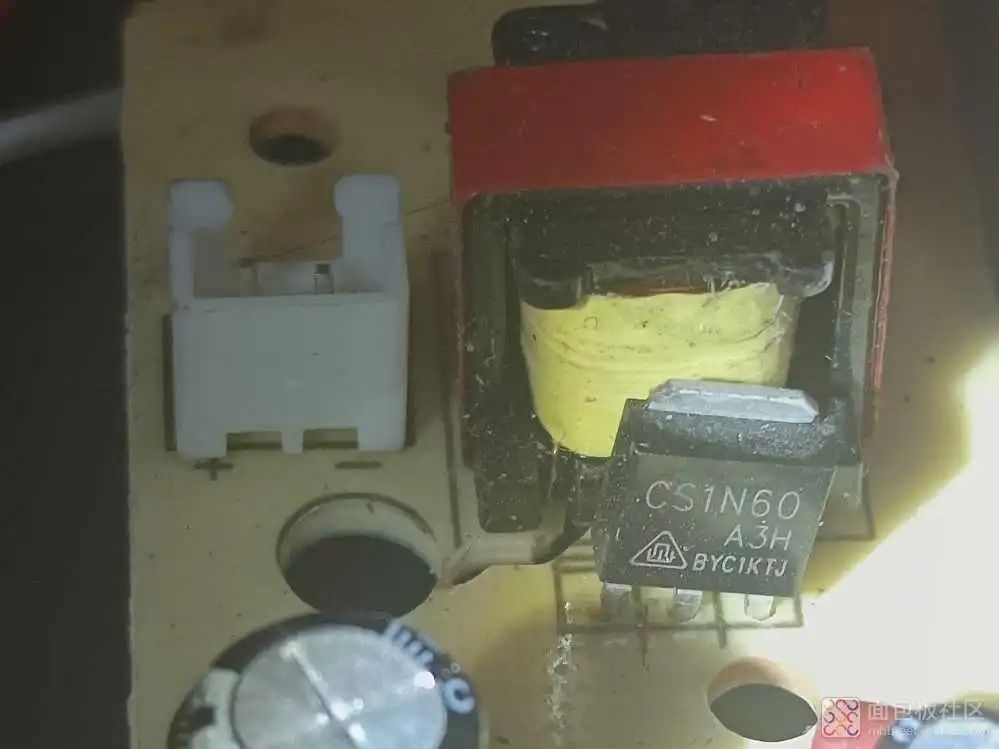

CS1N60 是 N-CHANNEL MOSFET，管子后面是反激变压器。

下面了解一下电池包的工作原理，用万用表量一下电压3.1V。

电池包的参数，18650 1500mAH 11.1V。

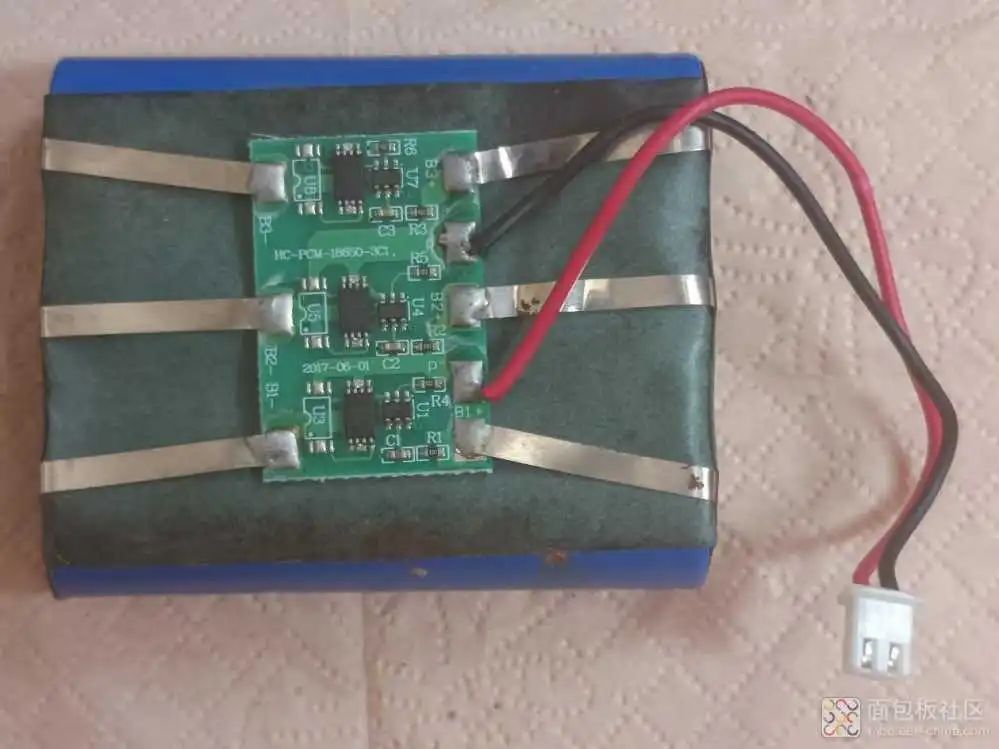

拆开电池包，可以看到电池保护板。

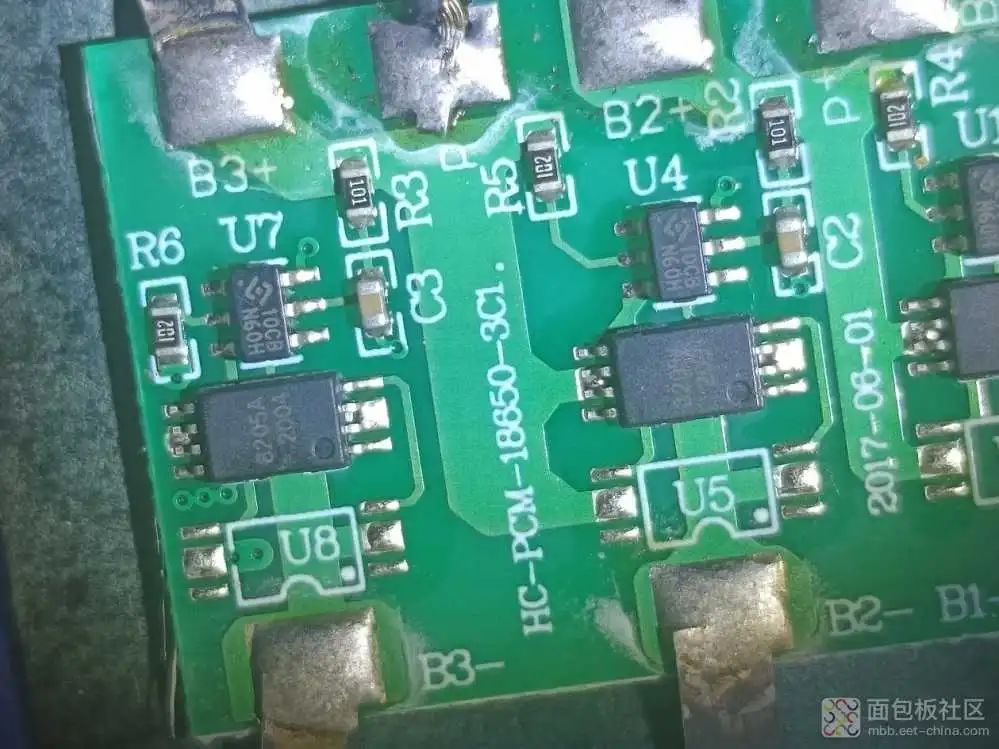

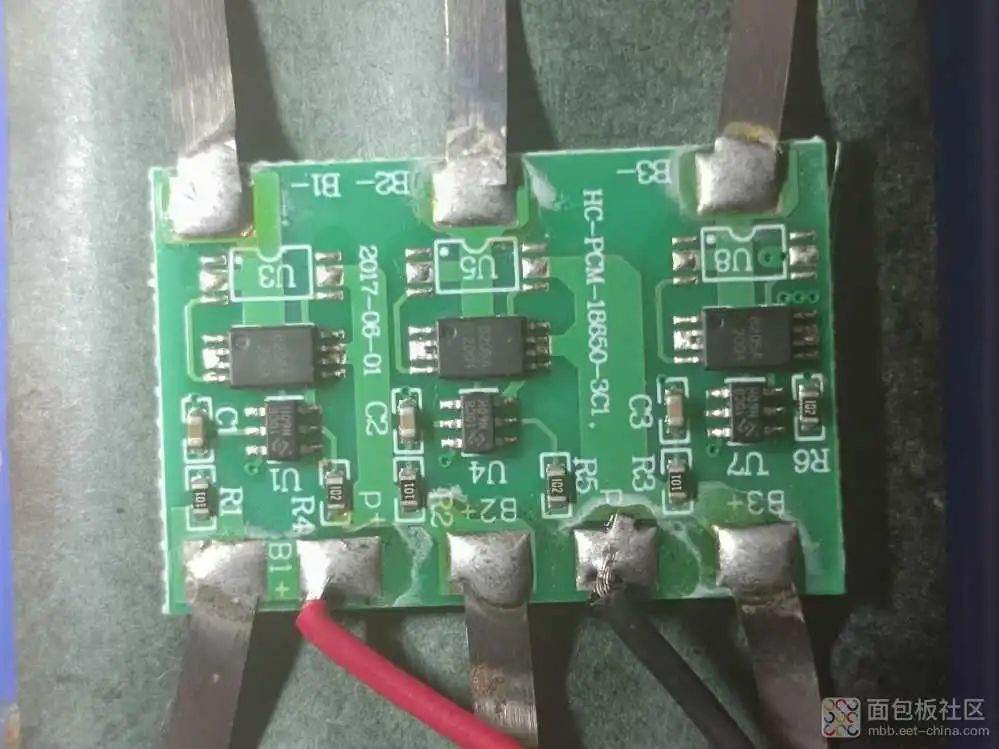

电池保护板，来个特写。

10CB N60H是驱动IC，8205A是N沟道场效应管。

用万用表量一量每一节电池的健康情况，第一节电池电压是0V。

第二节电池电压是1.22V。

电三节电池电压是3.65V。

在看一看电池的正极和负极的连接方式。

采用的单节电池，用铜片分别连接到保护板上，然后通过保护板整体输出一路电压。

这种产品电池是核心部件，电池老化了，就该换电池了，电池包用卡扣接在PCB板上，方便拆卸。

两轮电动车和新能源电车的电池包也是采用这样的组装方式，不同是电池材料的区别。

早期的特斯拉电车就是用上千节的18650电池组装成电池包，来给电车供电的。

END

---
