开发背景

随着物联网 (IoT) 和生成式人工智能 (AI) 等高速通信技术的广泛应用，信息处理量正在迅速增长，推动了对高性能半导体器件的需求，尤其是在数据中心。此外，随着芯片（用于并排连接多个芯片）等先进封装技术的不断进步，电路图案变得越来越精细，封装尺寸也越来越大。为了应对这些挑战，预计使用树脂或玻璃基板的面板级封装 (PLP) 的需求将持续增长。

芯片图像（左：顶视图，右：横截面图）

主要优点：兼具高分辨率和高生产力

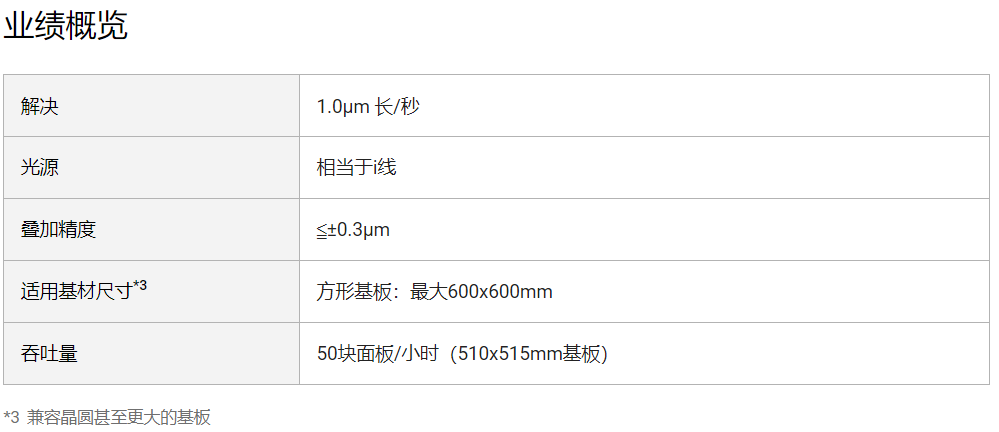

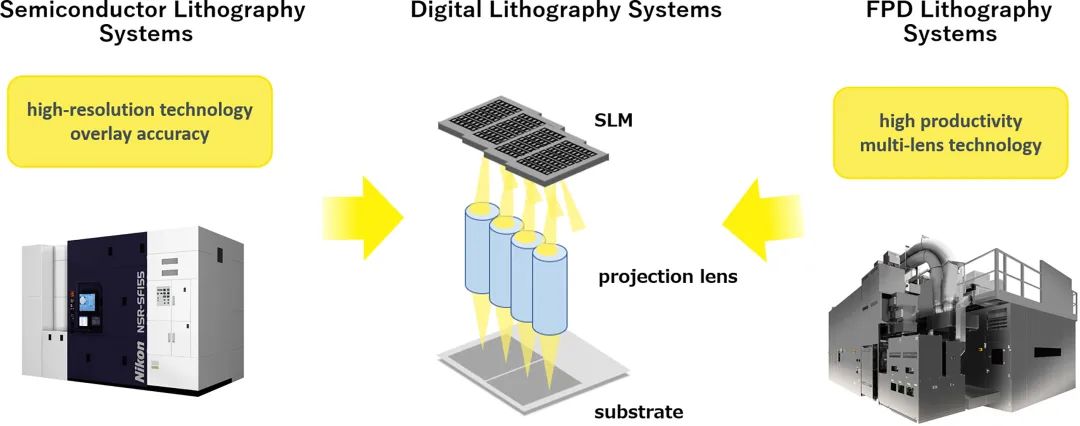

DSP-100 将尼康的高分辨率半导体光刻技术与其平板显示器 (FPD) 光刻系统的多镜头技术*4相结合。它具有高分辨率（1.0μm L/S）、卓越的套刻精度（≦±0.3μm）和高生产效率——使用 510×515mm 基板，每小时可生产高达 50 块面板。

*4尼康的专有技术将多个投影镜头阵列曝光，并精确控制它们，以产生与使用单个巨型镜头相同的效果。这使得单次曝光即可在更大的区域形成图案。

大型先进封装应用的无掩模操作

与需要带有电路图案的光掩模的传统光刻系统不同，DSP-100 使用空间光调制器 (SLM) 将电路图案直接投射到基板上，而无需光掩模。这种方法消除了光掩模的尺寸限制，为大型先进封装应用提供了更大的灵活性，并简化了开发流程，从而降低了客户的成本和交付周期。

支持大型方形基板 - 与晶圆相比，生产效率提高 9 倍

DSP-100 支持对最大尺寸为 600×600 毫米的大型方形基板进行曝光。对于 100 毫米方形大型封装，其单片基板生产效率比使用 300 毫米晶圆时高出九倍。此外，该系统可高精度校正基板翘曲和变形，利用无掩模技术降低生产成本，并利用固态光源最大限度地降低维护成本，从而支持更环保的制造工艺。
