总看不懂示波器眼图？原理+调试技巧干货总结，快速上手！
- 2025-07-22 15:10:21
01.
引言：为什么需要眼图？
数字信号传输中的挑战
随着数据量的不断增加，对信号带宽的需求也在不断增长。同时，在长距离传输中，数字信号可能会因为传输介质的特性而衰减。现有的数字电路/链路等已经无法满足日益增长的带宽和质量需求，导致传输速度变慢及信号质量变差，影响数据的正确、快速传输。
在现代数字电子系统中，高速串行数字信号的传输（如USB、PCIe、光纤通信）面临三大核心问题：
抖动（Jitter）
噪声（Noise）
码间干扰（ISI, Inter-Symbol Interference）
抖动会导致信号的时序不稳定，影响数据的准确接收；噪声则会引入额外的信号成分，影响信号的纯净度；码间干扰则会使相邻的信号符号相互影响，增加误码率。这些问题共同作用，对信号的完整性和可靠性构成了严重威胁。
传统测量方法的局限性
单一波形捕获：仅显示瞬态信号，无法反映长期统计特性
手动测量：需逐个周期分析上升时间、幅度等参数，效率低下且易遗漏偶发问题
传统测量方法在面对高速串行数字信号的复杂特性时，其局限性愈发明显。单一波形捕获方式仅能捕捉到瞬态信号，无法全面反映信号的长期统计特性，这使得对信号整体行为的评估不够准确。而手动测量则需要逐个周期分析上升时间、幅度等参数，这种方法不仅效率低下，还容易遗漏偶发性问题，导致测量结果的可靠性和完整性大打折扣。这些局限性严重制约了对高速信号传输质量的准确评估和优化，难以满足现代数字通信系统对信号完整性和可靠性的高要求。因此，迫切需要开发更高效、更全面的测量技术和工具，以克服传统方法的不足，为高速数字信号传输的性能提升提供有力支持。
眼图的作用：快速评估信号完整性
眼图是一种强大的信号完整性分析工具，它通过将多个周期的信号波形叠加在一起，形成类似“眼睛”的图形，能够直观地展示信号的时序特性和幅度特性。眼图的张开程度反映了信号的质量，眼图越大，信号的完整性越好；眼图越小或闭合，信号的完整性越差。眼图可以快速评估信号的抖动、噪声和码间干扰等关键参数，帮助工程师及时发现信号传输中的问题并进行优化。
眼图通过叠加数千个信号周期，形成“统计意义上”的信号质量全景视图，其核心价值体现在：
✓ 1)直观诊断信号质量
❖ 开放的眼图（大眼高、宽眼宽）：信号噪声低、抖动小、码间干扰可控
❖ 闭合的眼图（眼高/眼宽狭窄）：预示潜在的误码风险
✓ 2)量化关键参数
❖直接测量眼高（噪声容限）、眼宽（时序裕量）、抖动分布等，无需手动计算
✓ 3)快速定位问题根源（例如）
❖ 眼图顶部塌陷 → 电源噪声或阻抗失配。
❖ 眼图左右不对称 → 差分信号共模干扰或时钟同步问题。
示波器在眼图分析中的核心地位
示波器在眼图分析中占据着不可或缺的核心地位。它能够实时捕获和显示信号的波形，通过对多个周期信号的叠加和同步处理，生成清晰的眼图。示波器的高带宽、高采样率和先进的触发功能，使其能够精确地捕捉高速信号的细节，为眼图分析提供了高质量的数据基础。此外，现代示波器还配备了多种自动测量和分析工具，能够快速计算眼图的关键参数，如眼高、眼宽、抖动和噪声等，极大地提高了分析效率和准确性。
示波器是生成和分析眼图的“核心工具”，其优势在于：
✓ 1)高带宽与采样率
❖ 支持GHz级信号捕获
✓ 2)时钟恢复技术（CDR）
❖ 从数据流中直接提取参考时钟，实现信号同步叠加（对无独立时钟线的串行信号至关重要）
✓ 3)实时眼图与模板测试
❖ 实时眼图（硬件加速）：适合调试瞬态故障（如突发噪声）
❖ 模板测试（Mask Test）：自动判定信号是否符合行业标准（如USB-IF的眼图模板）
✓ 4)高级分析功能
❖ 抖动分离（TIE分析）、均衡仿真（CTLE/FFE/DFE）、误码率预测（浴缸曲线）等。
03.
什么是示波器眼图？
基本定义
示波器眼图（Eye Diagram）是一种通过叠加数字信号的多个单位间隔（UI, Unit Interval）波形形成的图形化分析工具。其名称源于图形中央的开口区域形似“眼睛”，而眼睛的“张开”程度直接反映信号质量的优劣。
❖ 核心原理：将长时间捕获的信号按码元周期分割，垂直堆叠显示所有可能的信号跳变状态（0→1、1→0、0→0、1→1），最终形成统计意义上的“平均眼图”。
❖ 类比理解：类似于用照相机长曝光拍摄快速摆动的钟摆，最终照片会显示钟摆所有位置的轨迹，而眼图则是信号边沿和电平变化的“轨迹合集”。

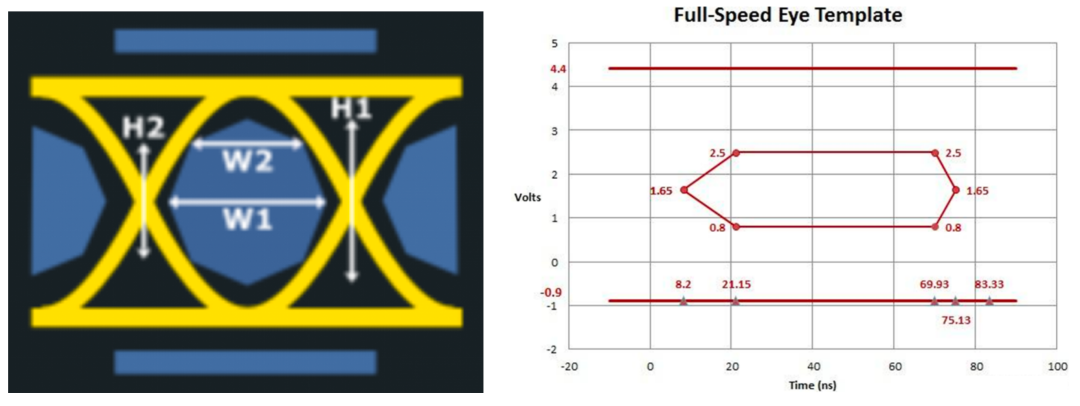

眼图的组成
眼图的各个组成部分共同构成了一个全面的信号完整性评估框架。通过分析眼图的中心、高度、宽度以及闭合区域等特征，工程师可以快速评估信号的质量和传输性能。眼图不仅直观地展示了信号的时序和幅度特性，还为信号优化提供了明确的方向。
一个完整的眼图由以下关键区域和参数构成：
✓ 1)眼高（Eye Height）
❖ 定义：垂直方向上，眼图中央开口的电压范围（从最低高电平到最高低电平）。
❖ 意义：反映信号的噪声容限。眼高越大，接收端越容易区分“0”和“1”（例如：眼高为500 mV时，噪声幅度需超过250 mV才会导致误判）。
✓ 2)眼宽（Eye Width）
❖ 定义：水平方向上，眼图中央开口的时间范围（有效采样窗口）。
❖ 意义：衡量信号时序稳定性。眼宽越宽，允许的时钟抖动越大（例如：眼宽为0.7 UI时，接收端需在±0.35 UI内准确采样）。
✓ 3)交叉点（Crossover）
❖ 定义：信号上升沿与下降沿在眼图中央的交汇区域。
❖ 意义：交叉点位置和斜率反映信号对称性与边沿速度。理想情况下，交叉点应位于眼图水平中心且斜率陡峭（避免因边沿缓慢引入码间干扰）。
✓ 4)抖动（Jitter）
❖ 定义：信号边沿在时间轴上的随机或确定性偏移（表现为眼图左右边界的模糊程度）。
❖ 分类：随机抖动（如热噪声引起，呈高斯分布）与确定性抖动（如周期性干扰，呈有界分布）。
眼图与信号质量的关系
眼图是评估信号质量的重要工具，通过观察眼图的张开程度、清晰度和对称性，可以直观地判断信号的幅度稳定性、时序稳定性和整体传输质量。眼图的分析不仅帮助工程师快速识别信号传输中的问题，还为优化信号传输提供了明确的方向，从而确保高速数字信号在复杂环境下的可靠性和稳定性。
眼图的“开放度”是评估信号质量的黄金准则：
✓ 开放度大（大眼高、宽眼宽、清晰边界）：
❖ 信号噪声低、抖动小、码间干扰（ISI）可控
✓ 开放度小（眼图闭合）：
❖ 顶部/底部塌陷：可能由阻抗失配或电源噪声导致幅度衰减
❖ 眼宽狭窄：时钟抖动过大或数据速率超过信道带
❖ 交叉点模糊：信号边沿速度不足（如高频损耗未均衡）
✓ 极端案例对比：
❖ 健康眼图：形似钻石，开口清晰，边沿陡峭（如高速SerDes信号）
❖ 问题眼图：形似闭合的裂缝，甚至完全闭合（如未端接的长传输线信号）
04.
眼图的生成原理
示波器通过高速采样、合适的触发设置以及信号叠加等步骤，能够有效地捕获并显示眼图信号。
示波器如何捕获信号
示波器生成眼图的核心依赖于高精度信号捕获技术，主要分为两类：
✓ 1)实时采样（Real-Time Sampling, RT）
❖ 原理：以固定采样率（如100 GS/s）连续捕获信号波形，直接记录每个时间点的电压值
❖ 优势：支持单次触发捕获瞬态事件（如突发错误信号）
❖ 局限性：受限于ADC（模数转换器）带宽与存储深度，超高速信号（如56G PAM4）可能需要降速或插值处理
❖ 典型应用：调试实时系统（如DDR内存读写异常）
✓ 2)等效时间采样（Equivalent-Time Sampling, ET）
❖ 原理：对周期性信号多次采样，每次触发后微小幅移采样点，最终拼合成高分辨率波形
❖ 优势：突破ADC采样率限制，实现超高分辨率（适用于光通信等超高速场景）
❖ 局限性：仅适用于重复性信号，无法捕捉单次事件
❖ 典型应用：分析100G以上SerDes信号或光模块眼图
触发与同步：时钟恢复技术的作用
数字信号通常无独立时钟线（如PCIe、USB），需从数据流中提取时钟以实现同步叠加。
✓ 1)时钟恢复（Clock Recovery）
❖ 硬件时钟恢复：通过锁相环（PLL）或CDR（时钟数据恢复）电路实时提取时钟
❖ 软件时钟恢复：后处理阶段通过算法（如互相关运算）重建参考时钟
✓ 2)同步触发
❖ 边沿触发：适用于有参考时钟的信号（如HDMI）
❖ 码型触发：针对特定数据序列（如PRBS7）定位叠加起点

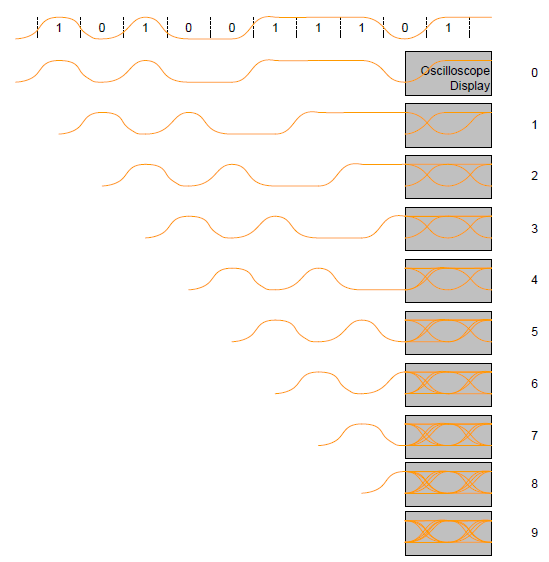

叠加原理：从UI到统计眼图
眼图的生成本质是将信号按单位间隔（UI）对齐并叠加，具体步骤如下：
✓ 1)UI分割
❖ 根据数据速率计算UI长度（例如：5 Gbps信号的UI=200 ps）
将捕获的长信号流切割为多个UI片段（每个片段包含一个码元周期）
✓ 2)垂直堆叠
❖ 将所有UI片段的波形叠加显示，形成“所有可能信号路径”的统计分布
✓ 3)概率密度映射
❖ 通过颜色或灰度区分高频/低频区域（如红色=频繁出现的电压/时间点）
眼图生成模式：硬件加速 vs. 软件后处理
根据生成方式不同，眼图可分为两类：
✓ 1)硬件眼图（实时示波器）
❖ 原理：利用示波器专用ASIC或FPGA实时处理信号，直接输出眼图
❖ 优势：速度快、延迟低，适合交互式调试
❖ 典型场景：生产线快速检测或协议一致性测试（如USB-IF认证）
✓ 2)软件眼图（后处理分析）
❖ 原理：将原始波形数据导入软件（如Matlab、Signal Integrity Tools），通过离线算法生成眼图
❖ 优势：支持复杂分析（如均衡仿真、抖动分解），灵活性高
❖ 典型场景：学术研究或自定义信号分析（如预加重优化）
05.
眼图的关键参数解读
眼高（Eye Height）
❖ 定义：眼图垂直方向中央开口的最大电压范围，即从最低高电平（Upper Rail）到最高低电平（Lower Rail）的距离。
❖ 技术意义：
噪声容限：眼高直接决定系统抗噪声能力。例如，眼高为400 mV时，噪声需超过200 mV才会导致误码（假设判决阈值为中点）
信号幅值稳定性：眼高缩小可能由电源波动、阻抗失配或信道损耗（如PCB走线高频衰减）引起
❖ 工程实践：
合规性标准：如USB3.2 Gen 1的标准通常要求眼高不小于160毫伏（mV）（在眼图的最开阔处测量）
故障排查：若眼高不足，需检查发射端驱动能力、电源完整性或信道S参数
眼宽（Eye Width）
❖ 定义：眼图水平方向中央开口的时间范围，通常以单位间隔（UI）百分比表示（如0.6 UI）。
❖ 技术意义：
时序容限：眼宽决定接收端采样窗口的余量。例如，眼宽为0.7 UI时，允许的时钟抖动需小于±0.15 UI（假设采样点在中心）
码间干扰（ISI）：眼宽变窄通常由信道带宽不足或反射引起，导致相邻码元波形叠加
❖ 工程实践：
优化手段：增加预加重（Pre-emphasis）或接收端均衡（CTLE/DFE）可展宽眼宽
极限案例：当眼宽趋近于0时，系统误码率急剧上升，需重新设计信道或降低速率
抖动（Jitter）
❖ 定义：信号边沿在时间轴上的偏移，表现为眼图左右边界的模糊程度。
❖ 分类与影响：
随机抖动（RJ）：
来源：热噪声、散粒噪声等不可预测因素
特性：无界高斯分布，需通过统计模型（如浴缸曲线）预测误码率
确定性抖动（DJ）：
子类：周期性抖动（PJ）、占空比失真（DCD）、码间干扰抖动（ISI）
特性：有界且可追溯（如PJ与开关电源噪声频率相关）
❖ 测量方法：
TIE（Time Interval Error）分析：通过直方图分离RJ与DJ分量
眼图模板测试：检查抖动是否侵入模板禁区（Mask Violation）
上升/下降时间（Rise/Fall Time）
❖ 定义：信号从10%到90%幅值（或反向）所需的时间。
❖ 技术意义：
边沿速度与带宽：上升时间越短，信号高频分量越丰富（带宽≈0.35/Tr）
对眼图的影响：
边沿过慢 → 交叉点模糊，眼宽缩小（ISI加剧）
边沿过快 → 高频辐射（EMI问题），可能引发振铃
误码率（BER）与浴缸曲线（Bathtub Curve）
❖ 关联逻辑：
眼图的水平张开度（眼宽）和垂直张开度（眼高）共同决定误码率
浴缸曲线：展示BER随时间偏移（采样点位置）的变化趋势
曲线特征：中间区域（眼宽内）BER最低，两侧随偏移量增大呈指数上升
❖ 工程应用：
BER预估：通过眼图测量Q因子（SNR相关），推算BER（如BER=1e-12对应Q=7）
采样点优化：调整接收端采样相位至浴缸曲线“底部”最平坦处
06.
眼图的应用场景
眼图的应用场景非常广泛，涵盖了多个领域和多种信号传输系统。眼图作为一种直观且强大的信号分析工具，在高速数字通信、电路设计、信号质量评估以及研发验证等多个领域发挥着重要作用。
高速数字系统验证
眼图是验证高速接口信号完整性的核心工具，典型场景包括：
✓ 1)PCIe接口测试
❖应用层级：从PCIe 3.0（8 GT/s）到PCIe 6.0（64 GT/s PAM4），每代速率翻倍均需更严苛的眼图测试
❖ 关键参数：
眼高需满足接收端均衡后规范（如PCIe 5.0要求≥120 mV）
抖动需分解为RJ（随机抖动）和DJ（确定性抖动），确保总抖动（TJ）在容限内
❖ 测试挑战：高频损耗（如PCB插入损耗）需通过预加重（Tx EQ）和接收端均衡（CTLE/DFE）补偿
✓ 2)接口认证
❖ 标准演进：USB 3.2 Gen2（10 Gbps）到USB4（40 Gbps PAM3），眼图模板复杂度升级
❖ 实测案例：
USB 3.2 Gen2要求眼图不得侵入“菱形”模板禁区
未端接的USB线缆会因反射导致眼图闭合，需调整端接电阻或缩短线长
❖ HDMI/DisplayPort视频接口
信号特点：TMDS编码信号需验证眼图对称性与交叉点位置
典型问题：长距离传输导致眼图塌陷，需通过Redriver芯片或主动电缆补偿
通信系统分析
眼图在无线与光通信中扮演关键角色：
✓ 1)光纤通信系统
❖ 光模块测试：25G/100G/400G光模块需通过眼图验证调制质量（如NRZ/PAM4）
❖ 测试方法：
采样示波器配合光参考接收机（ORR）生成标准眼图
检查眼高、眼宽及抖动是否符合IEEE 802.3标准（如100GBASE-LR4要求BER<1e-12）
❖ 特殊需求：相干光通信需分析偏振态与相位噪声，引入多维眼图
✓ 2)射频信号调制质量评估
❖ 调制制式：QAM、PSK等射频调制信号可通过等效基带眼图评估符号间干扰
❖ 应用案例：
5G NR信号的EVM（误差矢量幅度）与眼图张开度强相关
Wi-Fi 6E中，160 MHz信道带宽要求更严格的眼图模板测试
故障诊断与根因分析
眼图是定位信号问题的“显微镜”。它通过将多个周期的信号波形叠加在一起，形成直观的图形，能够清晰地展示信号的时序特性和幅度特性。眼图的张开程度、清晰度和对称性等特征，为工程师提供了快速评估信号质量的手段，帮助他们迅速发现信号传输中的抖动、噪声和码间干扰等问题。
✓ 1)信号失真定位
❖ 阻抗失配：眼图出现“重影”或振铃（由反射引起），需检查PCB阻抗连续性或连接器接触
❖ 串扰（Crosstalk）：相邻信号线的耦合会导致眼图边缘毛刺，通过时域反射（TDR）定位干扰源
✓ 2)电源噪声排查
❖ 表现特征：眼图顶部/底部出现周期性塌陷（与开关电源频率同步）
❖ 解决方案：优化电源滤波网络或增加去耦电容
✓ 3)高频损耗分析
❖ 典型现象：眼图交叉点斜率降低，眼宽变窄（由信道带宽不足导致）
❖ 调试手段：
仿真验证：通过S参数模型预测眼图闭合趋势
硬件补偿：增加发射端预加重或接收端均衡器
标准合规性测试
行业标准通过眼图模板（Mask）定义信号质量门槛：
✓ 1)主流标准组织与规范
❖ USB-IF：定义USB 3.2/4接口的眼图模板形状与测试条件
❖ IEEE：802.3（以太网）、802.11（Wi-Fi）等标准包含详细眼图要求
❖ OIF（光互联论坛）：规范CEI（通用电气接口）光模块眼图参数
✓ 2)模板测试（Mask Test）流程
❖ 自动化测试：示波器内置模板比对功能，实时标记违规点
❖ 报告生成：输出眼高、眼宽、抖动及模板违规比例（如Pass/Fail判定）
07.
如何用示波器测量眼图？
以罗德与施瓦茨公司RTP示波器（含“高级眼图分析”选件）为例。
设置“硬件CDR”触发
路径："Menu" > "Trigger" > "Setup" tab > "Source = CDR" > "Hardware CDR".
设置“眼图”测试
路径：[Apps]> "Analysis" > "Eye Analysis" > "Setup" tab
设置State为“On”
点击“Hardware CDR”，设置“硬件CDR”参数
在“Serial standard”菜单选择相应的串行协议类型，或者点击“Estimate bit rate”让仪表自动评估比特率
设置“色温显示”
路径：[Apps]> "Analysis" > "DDR Eye" > "Display" tab

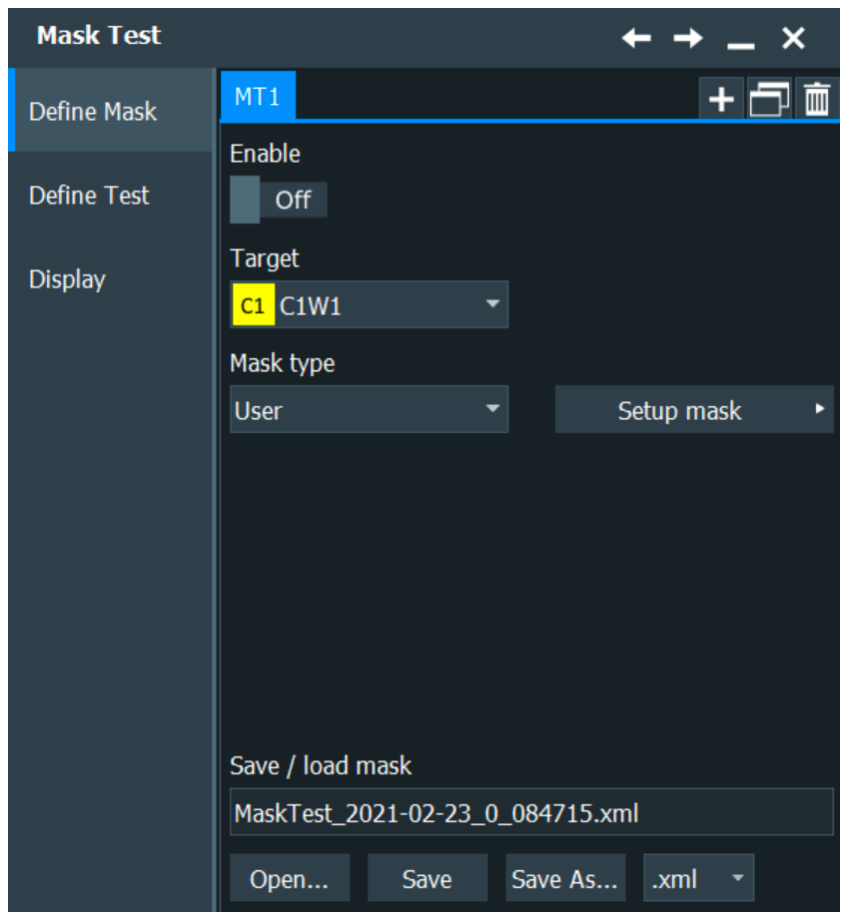

设置“眼图模板”
路径：[Apps] > "Analysis" tab > "Mask" > "Define Mask"
Mask type下拉框，选择“eye”，点击“Setup mask”

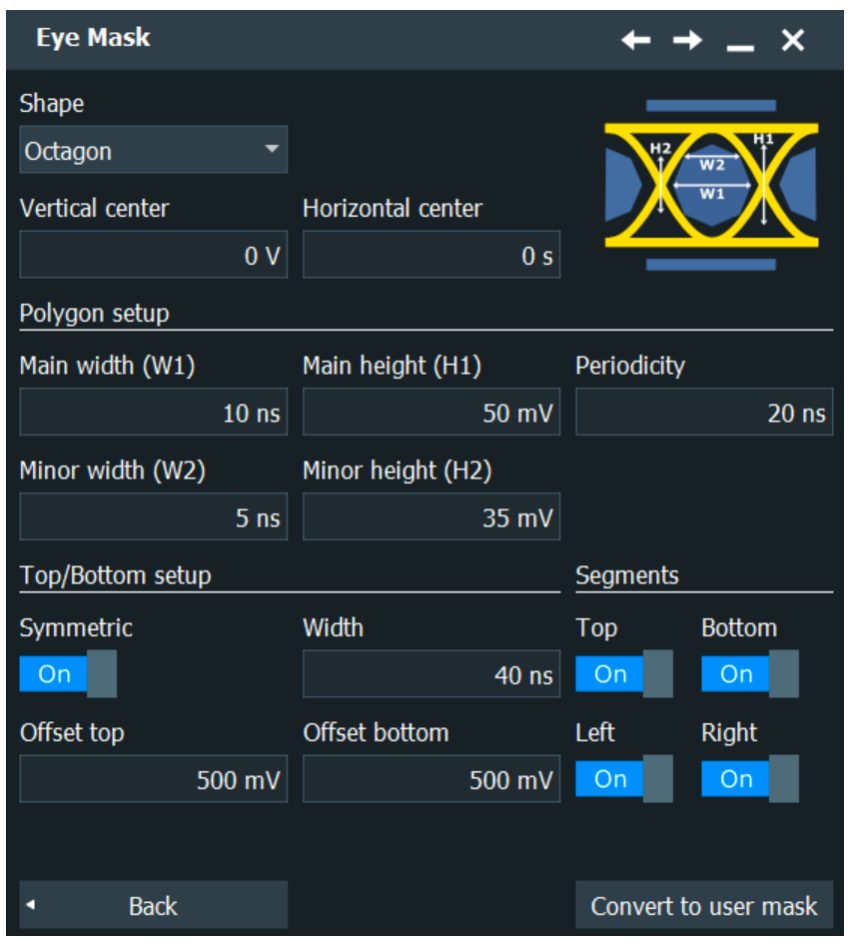

设置“Shape”及相应的W/H等参数
