PCB （印刷电路板）电源层是指 PCB 内部专门设计用于在整个电路中承载和分配电源的层。它通常是一个具有较大表面积的铜层，可提供低阻抗路径，用于将电源传输到电路板上的各个组件。

电源层通常用于多层PCB设计，其中一层或多层专门用于电源层和接地层。电源层通常连接到电源（例如稳压器或电源），并根据需要将电力分配到电路的不同区域或部分。电源层通常设计有适当的走线宽度和间距，以处理所需的电流承载能力并最大限度地降低压降。它是确保正确配电以及维持PCB上电子电路性能和功能的关键要素。

PCB电源层的用途

PCB电源层的目的是在整个印刷电路板（PCB）上提供稳定高效的电源分配。以下是PCB电源层的主要用途：

电源分配：电源层是 PCB 中的专用层，用于传输和分配电源到电路板上的各个组件。它们提供低阻抗路径来传输电源，最大限度地减少电压降，并确保所有组件的供电稳定。
电压调节：电源层有助于调节和稳定 PCB 内的电压水平。通过提供较大的电源分配表面积，电源层可以降低电源走线的电阻和电感，从而最大限度地减少电压波动和噪声。
接地参考：电源层通常与接地层配对，共同构成一个稳固的接地参考层。这为电路提供了稳定的参考电位，从而降低了噪声并提高了信号完整性。电源层和接地层的紧密靠近也有助于减少电磁干扰 (EMI) 和串扰。
散热：在高功率应用或产生大量热量的组件中，电源层可以帮助这些组件散热。电源层较大的铜表面面积可充当散热器，更有效地散热。
EMI 屏蔽：电源层如果正确实施，可以提供一定程度的电磁干扰 (EMI) 屏蔽。这些屏蔽层可充当屏障，有助于控制和减少辐射，从而最大限度地减少 EMI 对附近组件或外部系统的影响。

总体而言，PCB 电源层的目的是确保可靠高效的电源分配网络、保持信号完整性、最大限度地减少电压波动以及增强 PCB 上电子电路的性能和功能。

电源层的类型

以下是关于 PCB 设计中电源层类型的详细解释：PCB 设计中的电源层可以根据其功能和用途分为不同类型。最常见的两种电源层类型是 VCC 层和接地层。

VCC电源层

VCC 电源层，也称为电源层或电压层，将电源电压（通常称为 VCC）传送至 PCB 上的组件。
VCC 平面将正电源电压分配到电路的各个部分和组件。
这些平面确保了稳定和低阻抗的电源，最大限度地减少电压下降并在整个 PCB 上保持一致的电压水平。
VCC 电源层在高速或高电流应用中尤为重要，因为维持可靠的电源至关重要。
它们通常连接到电源，例如电压调节器或电源，并通过线路为 PCB 上的特定组件或区域提供电力。

地平面

接地层是 PCB 中的专用层，用作电路地电位的固定参考平面。
接地层连接到电路的地面或接地端子，并为电流提供低阻抗返回路径。
它们有助于建立稳定的接地参考，减少噪音并提高信号完整性。
接地层还有助于最大限度地减少不同电路元件之间的电磁干扰 (EMI) 和串扰。
通过提供较大的导电表面，接地平面可充当屏蔽，减少电磁辐射的发射和接收。

多个电源层

在某些 PCB 设计中，可能会使用多个电源层来适应不同的电压水平或电源域。
例如，PCB 设计可能有单独的 VCC 平面以满足不同的电压要求，例如 3.3V、5V 或更高的电压。
多个电源层有助于分离和管理各个组件的电源分配，减少交叉干扰和噪声耦合。
每个电源层都设计用于处理相应电路元件所需的特定电压水平和电流容量。

精心设计和配置 PCB 中的电源层至关重要，以确保高效的电源分配、降低噪声并保证信号完整性。合理的层堆叠、布局和布线考虑对于优化电源层性能并为 PCB 上的电子电路维持可靠的供电系统至关重要。

PCB电源层的优势

以下是在 PCB 中使用电源层的一些优点和好处：

改进的电源分配：电源层提供专用的低阻抗路径，用于在整个 PCB 上分配电源。它们可确保为所有组件提供稳定一致的电源，从而降低电压降并最大程度地减少与电源相关的问题。
降低电压波动：电源层有助于调节和稳定 PCB 内的电压水平。通过提供较大的电源分配表面积，电源层可以最大限度地降低电压波动和噪声，确保组件获得正常运行所需的电压水平。
增强信号完整性：电源层，尤其是与接地层搭配使用时，有助于建立稳固的接地参考层。这有助于最大限度地降低噪声、减少电磁干扰 (EMI) 并提高信号完整性。它有助于保持信号质量并降低信号失真的可能性。
热管理：电源层有助于散热，有效分散 PCB 上高功率组件产生的热量。电源层较大的铜表面可充当散热器，有效地散热。这有助于热管理，防止组件过热，确保其可靠运行。
高效的EMI屏蔽：正确部署电源层，可以提供一定程度的电磁干扰 (EMI) 屏蔽。它们充当屏障，控制和减少辐射，从而最大限度地减少EMI对附近组件或外部系统的影响。
设计灵活性：电源层通过提供专用的电源分配层，实现了设计灵活性。设计人员可以不受电源限制地布置信号线，从而优化信号布线并降低电源走线布局的复杂性。
载流能力：电源层具有更大的铜面积和厚度，与较窄的电源走线相比，具有更高的载流能力。这使得它们能够满足高耗电元件或电路的高电流需求。
节省时间和成本：在 PCB 设计中实现电源平面有助于简化电源分配流程。它减少了对复杂电源走线和多个过孔的需求，从而节省了布局和布线的时间。此外，它还可以减少 PCB 堆叠所需的层数，从而节省制造成本。

PCB电源层的设计考虑因素

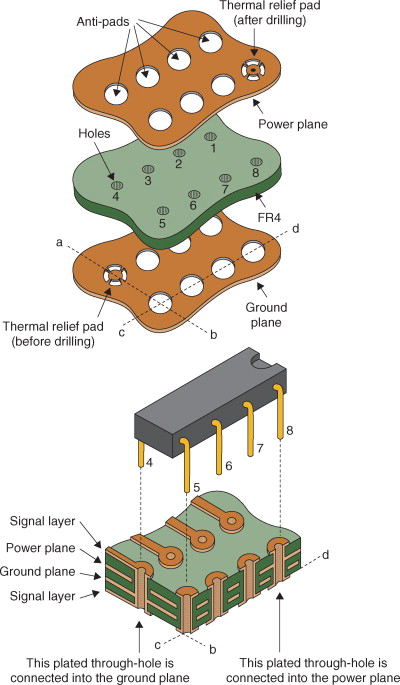

图层选择

电源层集成到多层PCB设计中，以提供高效的电源分配。选择合适的电源层时需要考虑以下因素：
资讯配图

层数：根据电路的复杂性和所需的电源层和接地层确定 PCB 所需的总层数。
相邻：考虑层相邻性，以最小化电源层和接地层之间的阻抗。将电源层和接地层相邻放置有助于减小环路面积，并提高电源分布的效率。
信号布线：评估信号走线的层布局，确保其相对于电源层的位置正确。避免将信号走线放置在电源层和接地层之间，以防止噪声耦合和信号完整性问题。

电源平面配置

根据 PCB 设计的具体要求，电源层可以采用不同的配置方式。一些常见的配置包括：

单端电源层：此配置中，单层用作电源层。这种方法适用于功率要求较低的简单设计。
多电源层：对于更复杂的设计或具有不同电源域的设计，可以使用多个电源层。每个电源层专用于特定的电压电平或电源域，从而提供隔离的电源分配并减少噪声耦合。

电压和电流考虑因素

设计电源层时，考虑电压水平和电流容量非常重要：

电压等级：确定 PCB 上元器件和电路所需的电压等级。设计电源层以处理这些电压等级，并确保各层之间有适当的绝缘，以避免电压击穿。
电流容量：评估元器件和电路的电流需求。设计电源层时，应选择合适的走线宽度和厚度，以处理预期的电流，同时避免超过允许的温升或电压下降。

热管理

电源层在大功率组件产生的热量的散发中起着至关重要的作用。为了实现有效的热管理，请考虑以下几点：

散热：电源层较大的铜表面有助于散热。确保电源层和覆铜层之间有足够的散热连接，以促进热传递。
散热孔：策略性地布置散热孔，以增强散热效果。这些散热孔将电源层的热量传导至其他层或散热器，从而改善热管理。
元件布局：考虑高功率元件的布局及其与电源层的距离。将元件放置在靠近电源层的位置，以促进高效的热传递。

通过仔细考虑层选择、电源层配置、电压和电流要求以及热管理，设计人员可以优化电源分配、保持信号完整性并确保 PCB 可靠运行。

电源平面问题故障排除

常见电源平面问题

PCB 设计中可能会出现电源平面问题，了解常见问题有助于排除故障。以下是一些电源平面可能出现的常见问题：

铜厚度不足：电源层铜厚度不足会导致高电阻和电压降，影响电路性能。这可能是制造错误或设计规范不正确造成的。
电源层完整性差：电源层可能出现裂纹、空隙或分层，从而损害其完整性。这可能是由于制造缺陷、机械应力或制造或组装过程中的不当操作造成的。
热管理不足：电源层散热不充分会导致热量积聚，最终导致组件过热。散热不足或散热不当都可能导致此问题。
地平面耦合：电源层和地平面之间隔离不良或串扰会导致噪声耦合，影响信号完整性并造成干扰。这可能是由于间距不足、层堆叠不当或布线设计不当造成的。

故障排除技术

遇到与电源平面相关的问题时，请考虑使用以下故障排除技术来识别和解决问题：

目视检查：对 PCB 进行目视检查，查看是否存在任何可见的问题，例如裂纹、分层或铜厚度不当。确保没有制造缺陷或物理损坏。
阻抗测量：测量电源层的阻抗，确保其在指定范围内。阻抗与预期值有偏差可能表明存在铜厚度错误或信号完整性问题。
热分析：使用热成像或其他技术进行热分析，以识别过热积聚的区域。确定电源层是否散热良好，并采取必要措施，例如改善散热效果或添加散热器。
信号完整性分析：分析电源层附近关键走线的信号完整性。使用仿真工具或信号完整性分析技术来识别由不良电源层设计引起的任何噪声耦合或干扰。
设计审查：对电源平面布局、层堆叠和布线进行全面的设计审查。检查是否存在任何可能导致电源平面问题的设计错误、间距违规或不恰当的设计选择。
与专家合作：向经验丰富的 PCB 设计师或擅长电源平面设计和故障排除的电气工程师寻求建议。他们可以在识别和解决电源平面相关问题方面提供宝贵的见解和指导。

通过应用这些故障排除技术，可以识别和解决电源平面问题，确保 PCB 设计的最佳性能、可靠性和功能。

结论

总而言之，PCB 电源层在确保 PCB 设计中的高效电源分配、信号完整性和热管理方面发挥着至关重要的作用。它们提供了一条专用路径，用于将电源分配给各个组件、调节电压水平以及散发高功率组件产生的热量。通过使用电源层，设计人员可以享受到诸多优势，例如改善电源分配、降低电压波动、增强信号完整性、高效的热管理和设计灵活性。

然而，电源层可能会出现一些问题，例如铜厚度不足、完整性差、热管理不足以及接地层耦合。为了解决这些问题，可以采用目视检查、阻抗测量、热分析、信号完整性分析、设计评审以及与专家协作等方法。通过解决这些问题，设计人员可以确保 PCB 电源层的最佳性能和可靠性，从而实现良好的电子电路功能。
