在电源设计里，线性稳压器（LDO）和开关电源（SMPS）是最常用的两种方案。但到底该用哪个？它们有什么区别？今天就用最直白的大白话给你讲清楚！

工作原理

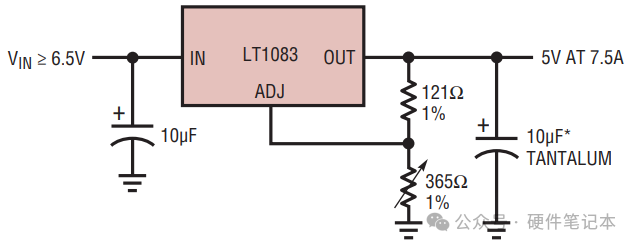

LDO 的核心思想就是“牺牲电压换稳定”。比如你有一个12V输入，想要3.3V输出，LDO 会通过内部的晶体管（相当于可变电阻）把多余的8.7V“吃掉”，变成热量散发掉。

优点：
1、超简单：通常只需要输入、输出电容和反馈电阻就能工作。
2、超低噪声：没有开关动作，输出几乎没纹波，适合音频、射频等敏感电路。
3、瞬态响应快：内部反馈环路快，负载突变时电压恢复迅速。
4、低压差：有些LDO的输入输出压差可以低至20mV，适合电池供电设备。

缺点：
❌ 效率低：比如12V转3.3V，效率只有 27.5%，剩下72.5%全变热量！
❌ 发热大：电流大了必须加散热片，否则直接过热保护或烧毁。
❌ 只能降压：没法升压或反相（比如+12V转-5V）。

适用场景：

• 小电流、低噪声应用（比如传感器、运放供电）；

• 输入输出电压接近（比如5V转3.3V）；

• 对成本敏感、不想折腾复杂设计的场合。

工作原理

开关电源的核心是“高频开关+电感储能”，通过快速开关MOS管，配合电感和电容滤波，把输入电压“切碎”再重组，得到想要的输出电压。

优点：
1、效率高：比如12V转3.3V，效率轻松 90%+，发热小很多！
2、支持升降压：Buck（降压）、Boost（升压）、Buck-Boost（升降压）都能做。
3、适合大电流：几十安培的CPU供电基本都是开关电源。

缺点：
❌ 设计复杂：要选电感、MOS管、补偿环路，新手容易翻车。
❌ 有开关噪声：高频开关会产生EMI，对敏感电路可能有干扰。
❌ 瞬态响应慢：相比LDO，负载突变时电压恢复稍慢（但可以通过优化改善）。

适用场景：

• 大电流应用（比如CPU、GPU供电）；

• 输入输出电压差大的情况（比如24V转5V）；

• 对效率要求高的场合（比如电池供电设备）。

031

参数对比及实际设计要点

1、参数对比

LDO要点

• 散热问题：比如12V转5V@1A，损耗 (12-5)×1=7W，不加散热片直接冒烟！

• 不能随便并联：普通LDO并联会电流不均，但像 ADI的LT3080 这种带均流功能的可以。

开关电源要点

• 注意电感选型：电感太小会导致储能不足，带载能力差，发热严重甚至电路异常；电感过大则会使响应变慢，影响动态性能。

• 注意PCB布局：高频开关路径没处理好，轻则效率暴跌，重则EMI超标。

• 注意环路参数调试的稳定性：补偿没调好，电源可能会振荡，或者响应巨慢。

1、要简单、低噪声？ → 选LDO（但注意散热！）；

2、要高效、大电流？ → 选开关电源（但得花时间调）；

3、输入输出压差小？ → LDO可能更划算；

4、输入输出压差大？ → 果断开关电源。
