玻璃中介层（Glass Interposer）与玻璃基板（Glass Substrate）是半导体先进封装中的两种关键材料，均以玻璃为核心，但在功能定位、技术结构及应用场景上存在显著差异。

资讯配图

图源工业技术研究院

以下从多个维度解析二者的区别：

 一、功能定位与层级差异

1.  玻璃中介层（Glass Interposer）

资讯配图

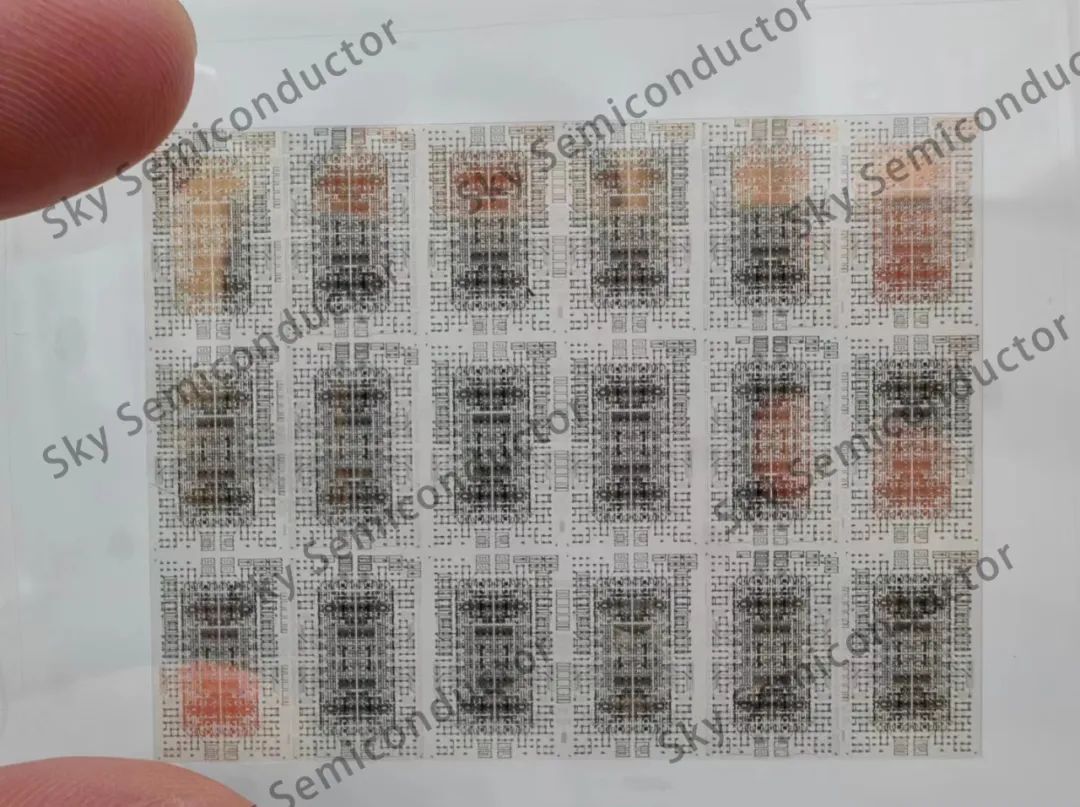

图 封装面积为2700mm2的TGV转接板 图源：云天半导体官网

a.  核心作用：作为芯片与封装基板之间的  中间连接层  ，实现高密度互连。例如，在2.5D封装中，它通过玻璃通孔（TGV）连接GPU与高带宽内存（HBM），缩短信号路径，降低延迟。

b.  替代对象：传统硅中介层（TSV），解决硅材料的高成本、热膨胀系数（CTE）失配问题。

2.  玻璃基板（Glass Substrate）

资讯配图

任意铸造玻璃基板原型，图源：Anycasting

a.  核心作用：作为封装结构的支撑底座，直接承载芯片或中介层，提供系统级电气连接和物理支撑。例如，英特尔玻璃基板可集成多个芯粒（Chiplet），替代有机基板（如ABF）。

b.  替代对象：有机印刷电路板（PCB）或有机封装基板，解决大尺寸封装中的翘曲、散热瓶颈。

二、技术实现与结构特点

 维度

 玻璃中介层

 玻璃基板

核心技术

TGV（玻璃通孔）：微米级钻孔+铜填充，实现垂直互连

玻璃芯材+高密度布线层（RDL），无需TSV/TGV

结构特征

薄型（100–400μm），多层细间距布线（线宽≤2μm）

厚（400–1100μm），支持10–20层高密度布线，表面超平坦（纳米级）

制造工艺

激光蚀刻+湿法化学处理，面板级（Panel-Level）加工

大尺寸切割（可达600×650mm），结合封装级RDL工艺

核心优势

低介电损耗、高频信号完整性、CTE匹配有机基板

超高尺寸稳定性（翘曲降低50%）、散热优化、支持超大芯片（250×250mm）

三、应用场景与市场定位

1.  玻璃中介层

a.  适用场景：高性能计算（HPC）芯片中GPU与HBM的互连；

  • 5G/6G射频模块，依赖其低信号损耗特性；

  • Chiplet异构集成，如三星计划2028年量产用于AI芯片。

b.  商业案例：三星联合Chemtronics开发71×71mm玻璃中介层，面板级量产效率比硅中介层高4倍。

资讯配图

HBM与GPU集成在一起 来源：美光官网

2.  玻璃基板

a.  适用场景：超大AI芯片封装（如英伟达120×120mm以上芯片）；

  • 扇出型面板级封装（FOPLP），解决有机基板翘曲问题；

  • 未来玻璃PCB替代，实现芯片-基板-CTE统一（如华为、AMD布局）。

b.  商业案例：英特尔玻璃基板将功耗降低50%，互连密度提高10倍，目标2026–2030年量产。

四、产业链布局与代表企业

 技术方向

 代表企业及动态

 玻璃中介层

三星（2027年量产）、通快-SCHMID（激光蚀刻工艺）、京东方（2025年试点线）

 玻璃基板

英特尔（2026量产）、三星电机（2027量产）、SKC Absolics（试产）、沃格光电（10万㎡产能）

五、小结：核心区别与协同趋势

  • 本质差异：中介层是互连桥梁，基板是承载底座；前者聚焦芯片间高速通信，后者解决系统级封装稳定性。

  • 协同演进：未来可能整合为“玻璃中介层+玻璃基板”一体化方案（如三星世宗试验线），直接替代有机PCB，实现从芯片到系统的全玻璃互连。

玻璃技术正重塑半导体封装：中介层攻“互连密度”，基板破“尺寸极限”。两者虽分工不同，但共同指向更高效、更集成的AI芯片未来。
