天线可以用来接收和发射电磁波，所以天线作为无线电的眼睛，在整个通信系统中占据着至关重要的位置。

关于如何设计天线，一直是射频工程师的一项重要研究课题。

下面视频是关于一个微带单极子天线从单频道多频的一个演进过程。

我们看到，随着天线结构的变化，其辐射能力也在发生着变化，所以天线的设计也就转变成了结构设计。如何用一个巧妙的结构来实现天线功能？就成为了很多天线研究者的一个研究方向。

比较常见的就是这种E型天线，通过这种结构来实现天线的宽频化或者多频化。

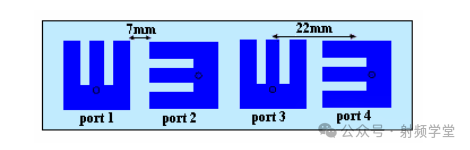

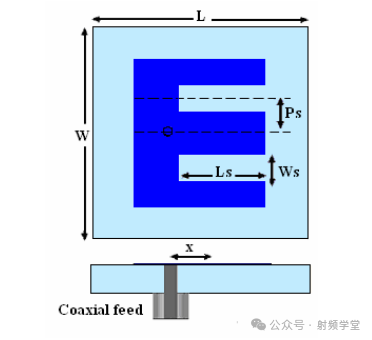

在论文1中，给出了这种E型天线的基本结构以及其整列形式，如下图所示。

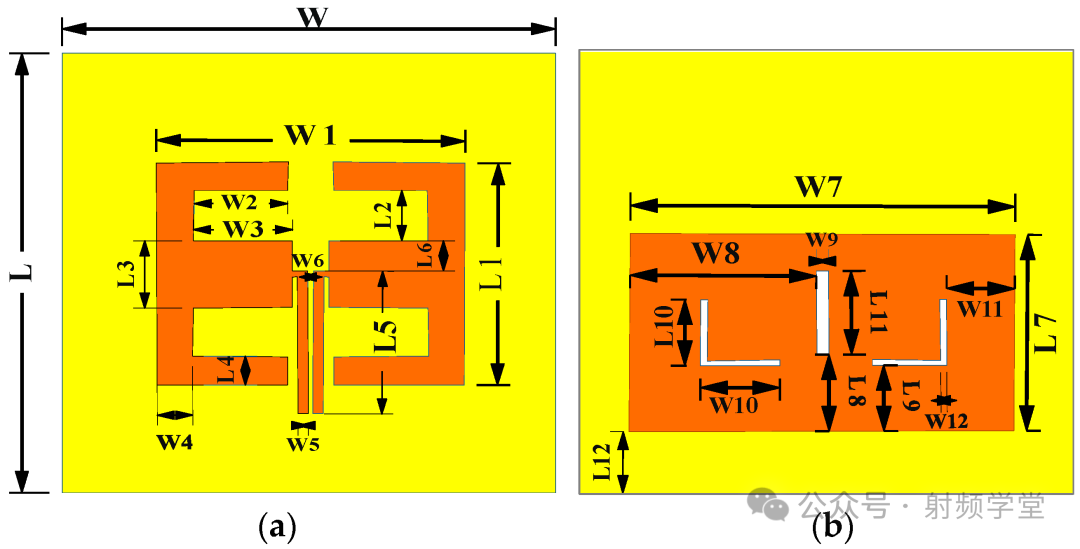

我们在很多论文中，也看到了这种天线结构的变形。参考文献2中提出了如下图所示的E型天线，来实现多频Wifi天线的功能。

下图是测试曲线，该天线可满足wifi 2.4GHz/5.2GHz/5.8GHz 的应用。

文献中也将这种天线做成柔性天线，可佩戴在身上使用。

论文3中将E型天线，通过在两个枝节之间加载开关做成了一种可调频率的天线。

具体结构如下

调频性能如下，通过开关来实现1.3GHz频率范围内的一个调频。

E型天线可以，那多加一些枝节呢，比如下面这款天线。

英文字母可以，那汉字做天线吗？

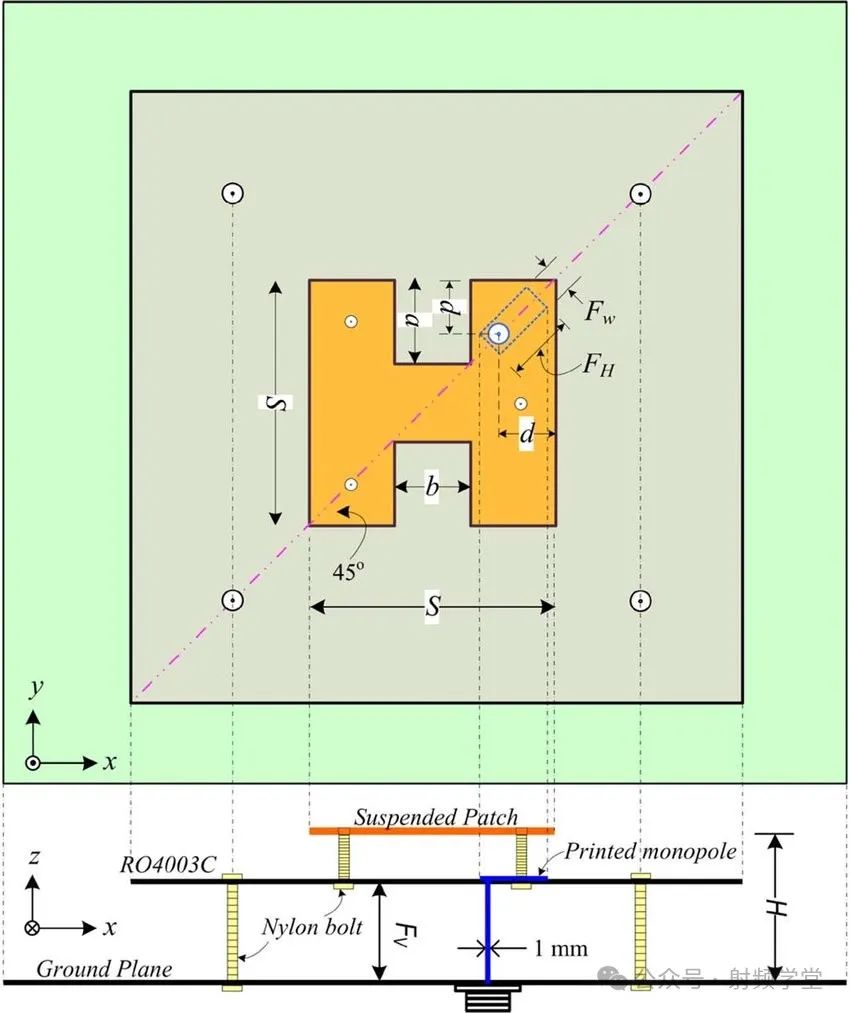

当然可以，最常见的是工字形天线，如下图所示。由于长得更像H，所以也常叫做H型天线。

再继续就做成了这样的H型天线

不过真正意义上的汉字天线也紧随其后。在论文4和论文5中，给出了最具中国意义的天线——“中国”天线和“中国梦”天线

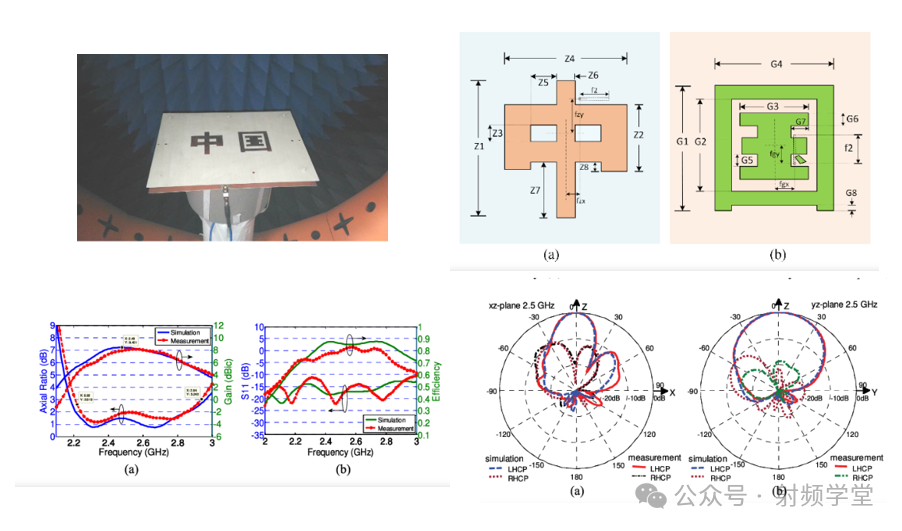

设计和测试曲线如下图所示：

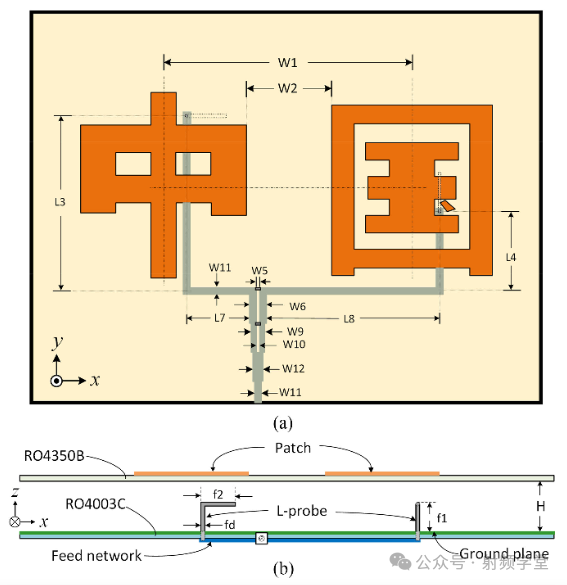

论文5中给出了中国梦天线的结构图。

论文6中也给出了一种中国梦天线的设计结构，如下图所示，实现了从2G到4GHz的应用。

也有更多的汉字天线问世，比如论文7给出的“家”天线。

在论文8中，给出了一种更具中国特色的天线结构——双喜天线。

其每一层的结构如下图所示：

工作在5G 毫米波波段，性能如下：

利用汉字来实现天线的功能，同时也赋予天线更多的意义。你看它是一个招牌，其实它是一根天线；你看它是一双鞋，其实它是一根天线；你看它是一只口红，其实它是一根天线……

你还看到过哪些新颖的天线设计，快来留言说一下吧！
