HandBot-S1是一款三维空间扫描仪，集成了3D激光雷达、双目相机、IMU、算力模块、通讯模块、电池等，并提供标定好的内外参数，免去用户硬件组装、配置、标定等麻烦，通过连接网络即可开始各种应用。HandBot-S1可用于数据采集、环境重建、机器人导航等应用。

一 产品采购渠道

二 HandBot-S1版本说明

三 两种扫描仪使用方式

3.1 手持模式

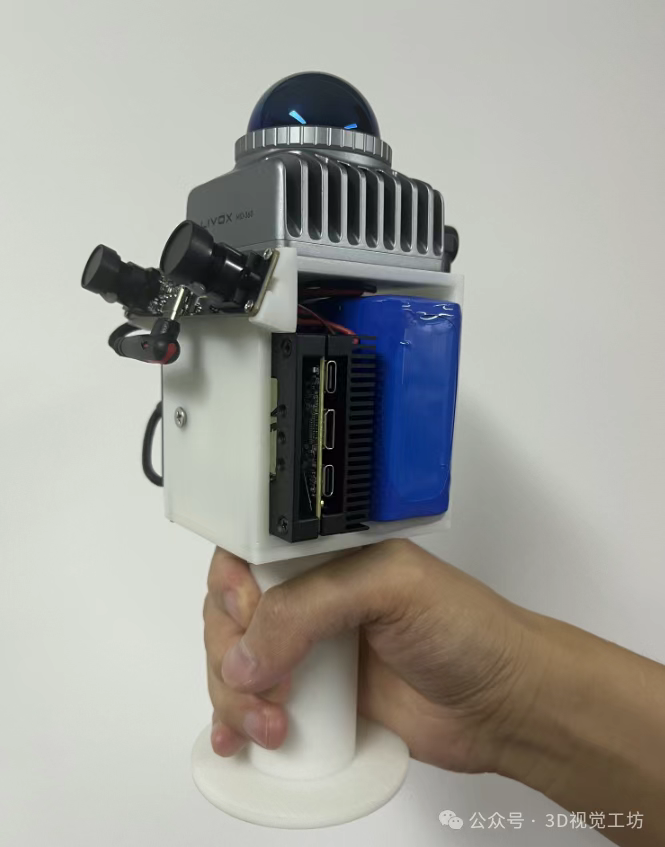

手持模式下，可以进行数据采集、环境重建。产品外观展示：

3.2 负载模式

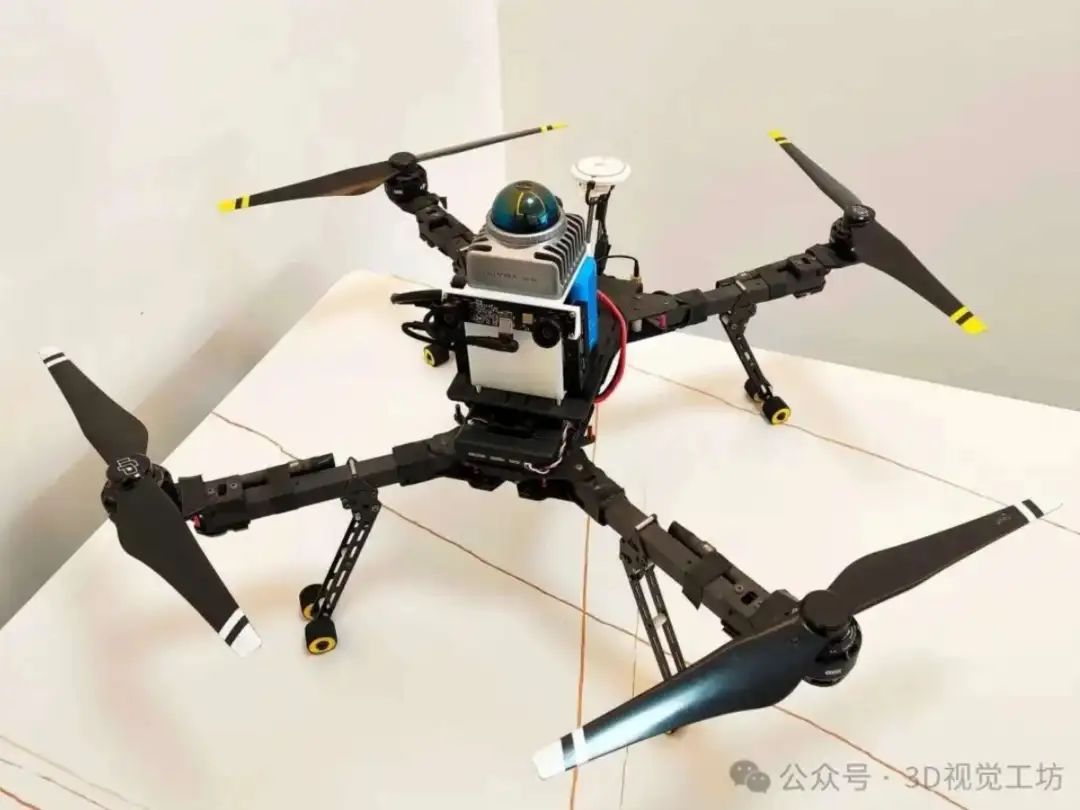

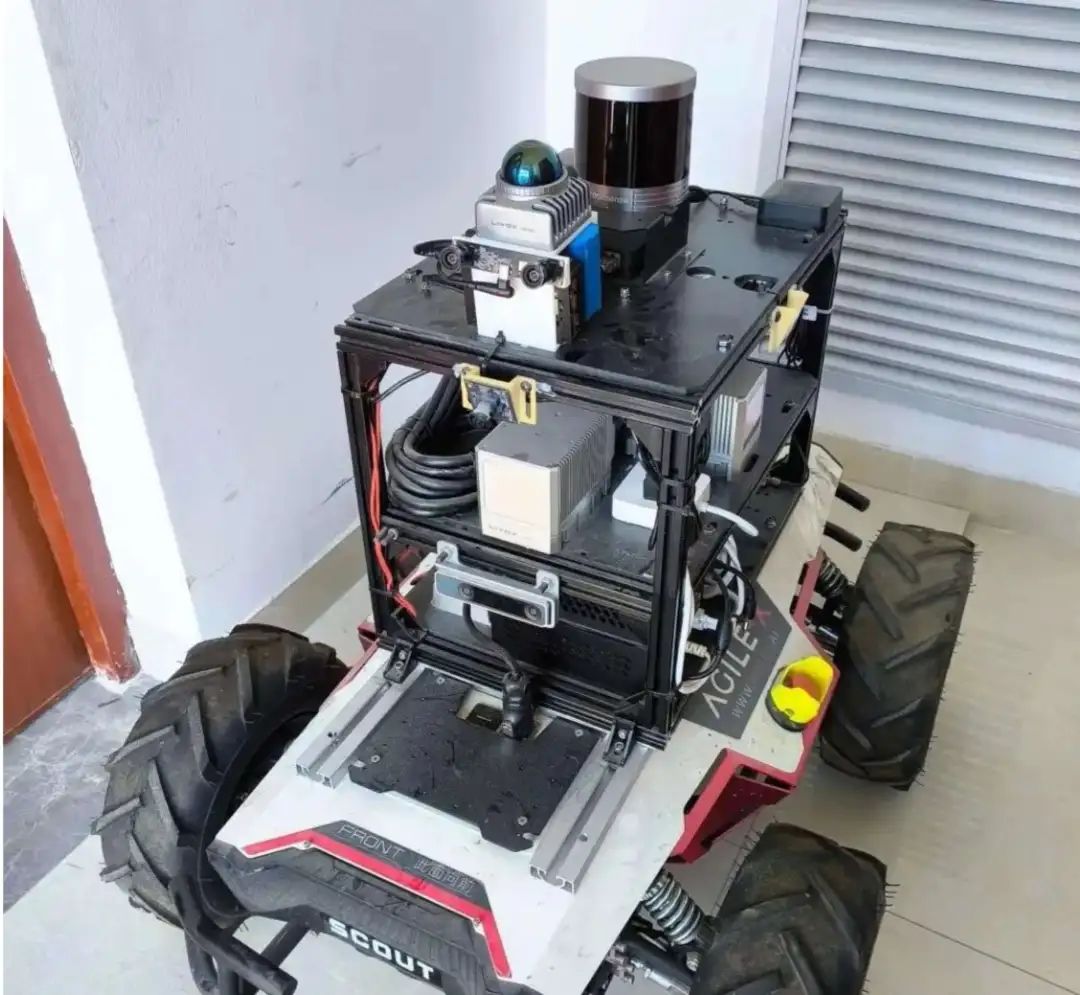

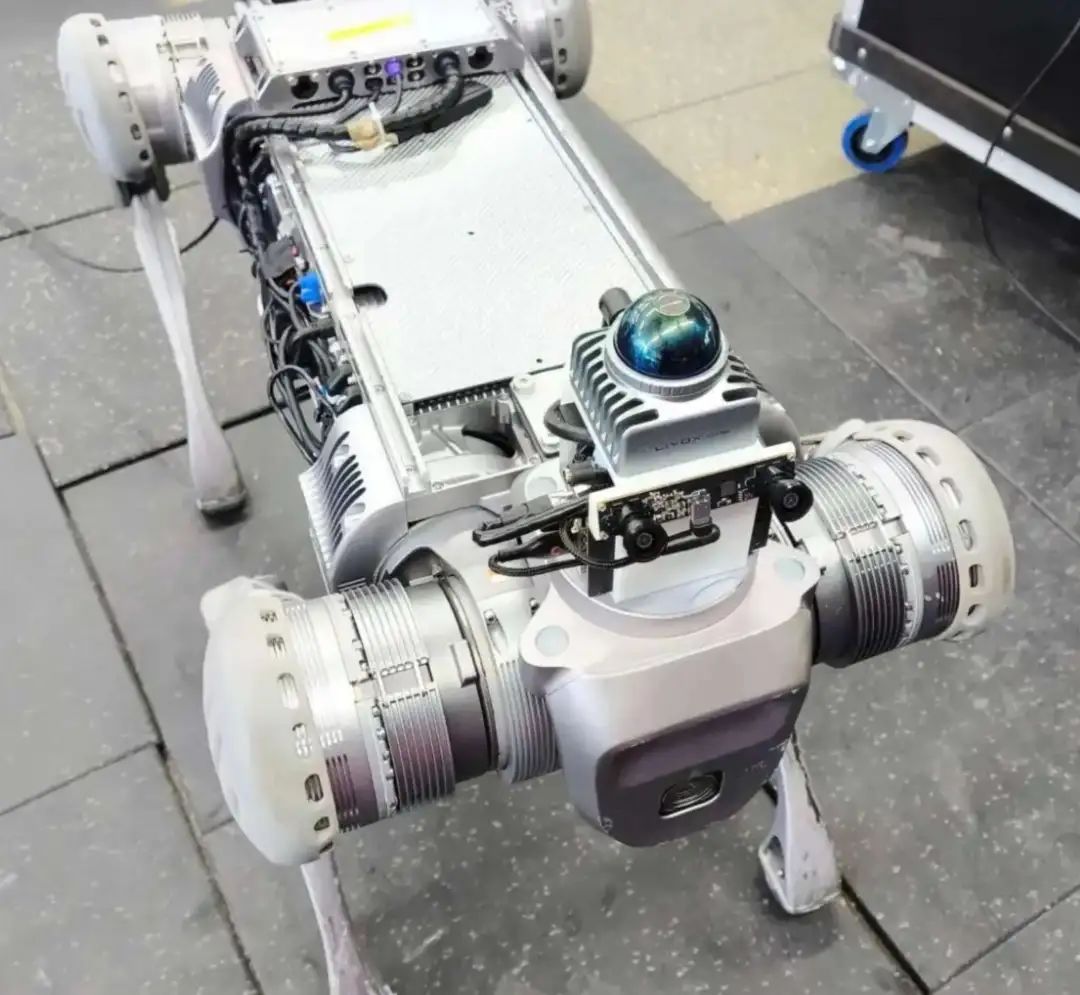

扫描仪主体和手持底座通过4颗螺丝连接，去掉手持底座后，扫描仪主体可直接搭载到轮式机器人、足式机器人、无人机等多种机器人平台，扫描仪的SLAM算法使得机器人具备建图和定位的能力，仅需要连接一根网线即可获取扫描仪的传感器数据、实时位姿数据、地图数据。实际效果如下：

另外使用者可以将路径规划算法部署到扫描仪的算力主板上，使得机器人具备完整的定位导航的功能。

四 产品特色

HandBot-S1是一款支持开源算法运行的三维空间扫描仪，包括：硬件算力开源、数据开源。使用者可以基于HandBot-S1进行算法研究、二次开发、以及各种扩展应用。

HandBot-S1可以运行激光SLAM、视觉SLAM、激光视觉融合SLAM等各种开源算法，目前提供的适配算法，在工作空间目录下catkin_make编译后即可运行：

• FAST_LIO2
• FAST_LIO
• DLO
• LOAM-LIVOX
• LIVOX-LIO
• VINS-Fusion
• ORB-SLAM3
• FAST_LIVO2（已提前部署编译，用户修改config参数后，可直接运行）

其他开源的SLAM算法也可以很方便的运行在该设备上，使用者可以自行适配和测试。

开源SLAM算法在HandBot-S1中编译运行教程，比如：Fast-Livo2在HandBot-S1中运行成功

此外，HandBot-S1默认内置SLAM算法(该部分算法暂不开源)，具备实时建图、保存地图、基于地图定位的功能。每个功能已经封装成脚本，使用者仅通过一行命令即可调用相应的功能。而且在建图或基于地图定位时，HandBot-S1会通过ros topic输出实时位姿和地图数据，使用者可以基于定位结果进行打点，或者进行机器人导航应用。

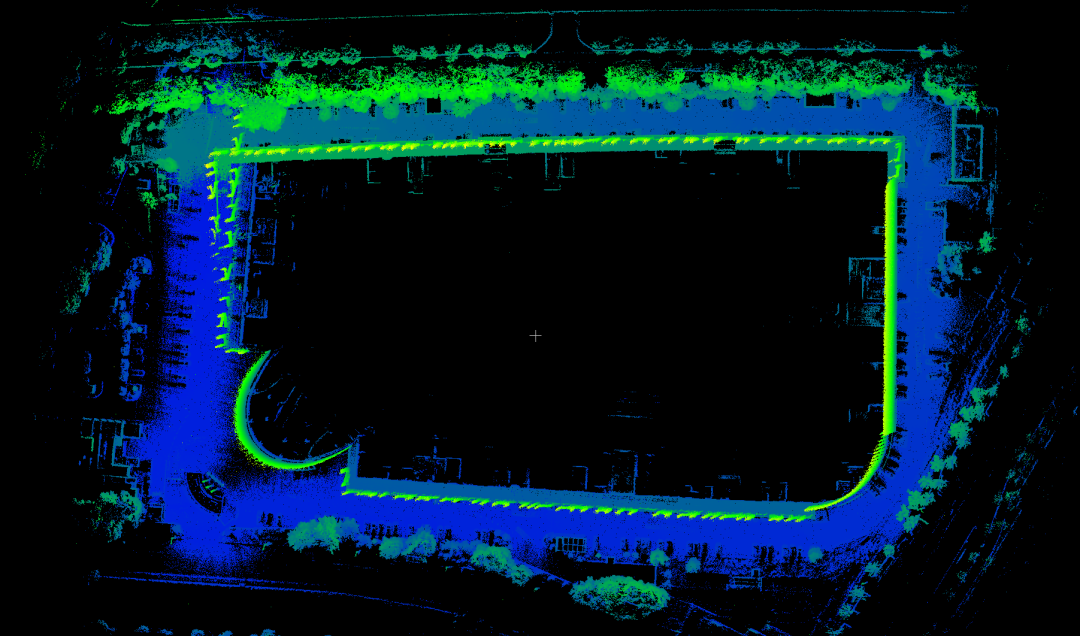

五 建图效果

六 硬件配置和技术参数

七 HandBot-S1-标准款-配套学习课程

7.1 配套激光-视觉-IMU-GPS多模态融合课程

7.2 配套零基础入门视频教程

第01章 HandBot-S1!硬件介绍
第02章 使用本设备时的注意事项
第03章 PC上的环境安装与准备
第04章 Linux常用指令
第05章 PC与HandBot-s1的连接方式
第06章 启动传感器
第07章 启动实时建图功能
第08章 实时地图保存功能
第09章 启动稠密建图功能
第10章 稠密地图保存功能
第11章 启动重定位(基于地图定位)功能
第12章 数据录制功能
第13章 播包教程
第14章 如何打开和录制单目或双目数据
第15章 HandBot-S1-支持开源代码运行

本套手持扫描仪提供详细的使用教程，方便使用者进行数据采集、算法测试、实时建图、保存地图、基于地图定位、可视化等功能的使用。并且提供教程进行硬件和算力的使用，方便使用者进行二次开发。

八 HandBot-S1-进阶款-配套学习资料

除了包含HandBot-S1-标准款配套资料，还会提供相机和激光雷达外参标定源码和使用视频教程，视频教程详情如下：

第一章 相机标定
01.AprilTag标定板的介绍
02.相机内参标定时采集图像的注意事项
03.内参标定时标定板位姿摆放动作示范
04.Kalibr安装教程
05.单双目数据的采集时的配置文件修改方法
06.单目标定数据采集实操
07.单目相机内参标定程序实践
08.双目内参标定数据采集实操
09.双目相机内参标定程序实战
第二章 相机和激光雷达外参标定
10.激光雷达外参标定时场景布置技巧
11.激光雷达驱动安装教程
12.相机和激光雷达外参标定的数据录制实操
13.相机与激光雷达标定程序实践

九 答疑服务（一年）

一年答疑服务。每个购买本产品的客户，我们将会拉一个微信答疑群，有问题可以随时群里交流。问题可以涵盖本套硬件和代码方方面面的问题。
