网上淘了一个二手废旧电池充电器，前两天拆解了下，感觉做工还挺精致的。下图是外壳，100~240V AC输入，输出54.6A，4A，应该是给48V平台电瓶充电的，右侧橙色框框中有各种认证的标识，其中显眼的有UL美规认证（非强制性）FCC美规认证（强制性，类似与国内的3C认证）以及CE欧盟认证，另一个没看清。
拧开四个垫片下面的螺丝，拆开黑色的塑料外壳，银白色的屏蔽金属面铺面而来，甚至有些反光。
值得注意的是屏蔽金属作为该产品的EMC防护措施，其接地点分布有两处，并且每一处都做好了良好的接地。如果接地不良，屏蔽效果会适得其反。
接下来接地屏蔽罩打开之后，里面是一层黑丝绝缘层，有点经验，这产品做的挺讲究。
打开绝缘层，内层还有一大块的导热硅脂

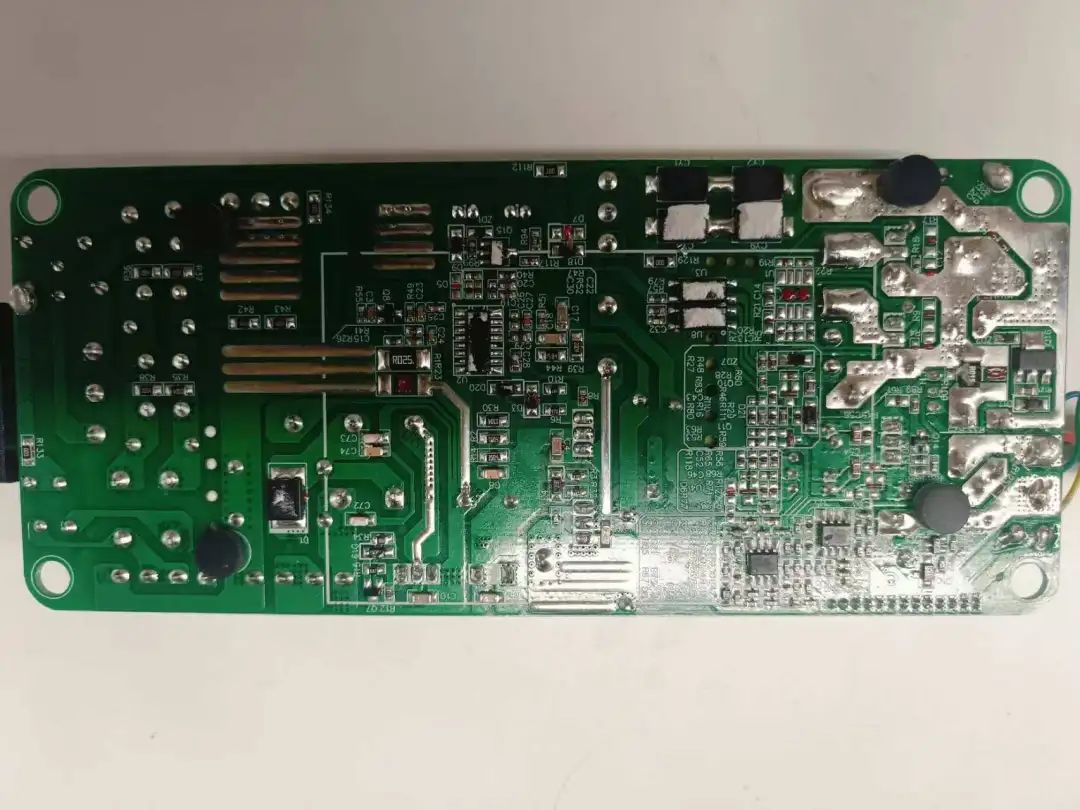

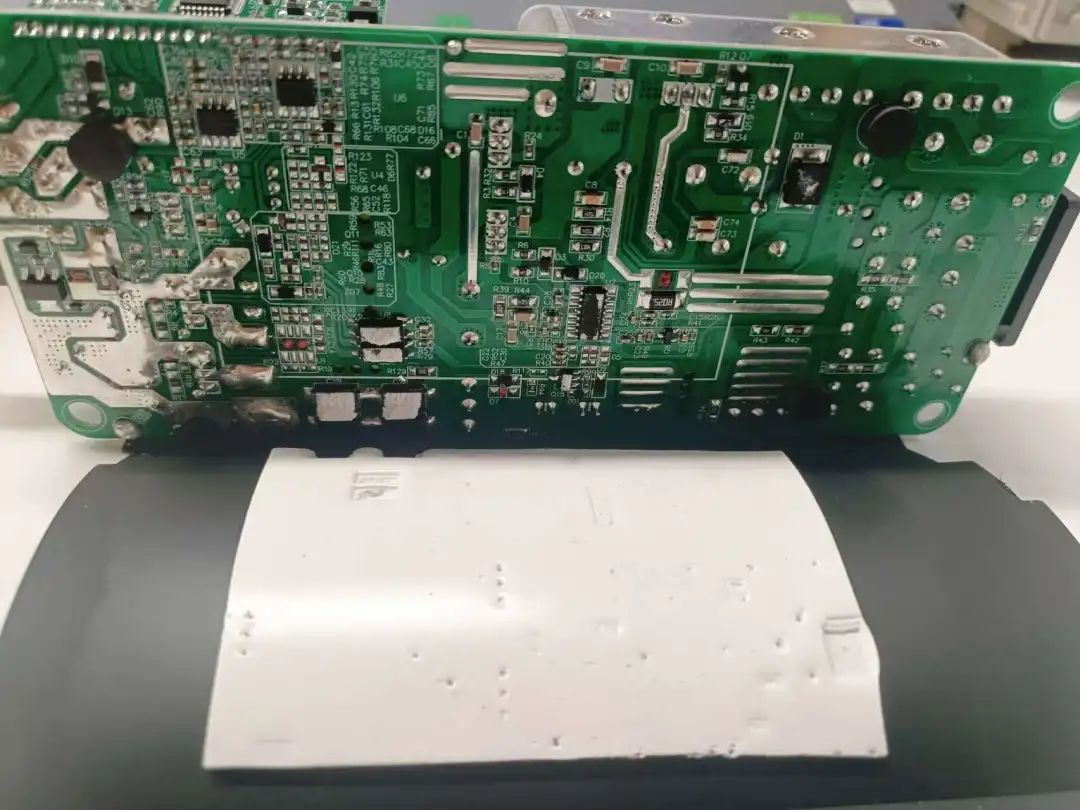

背面的的PCBA

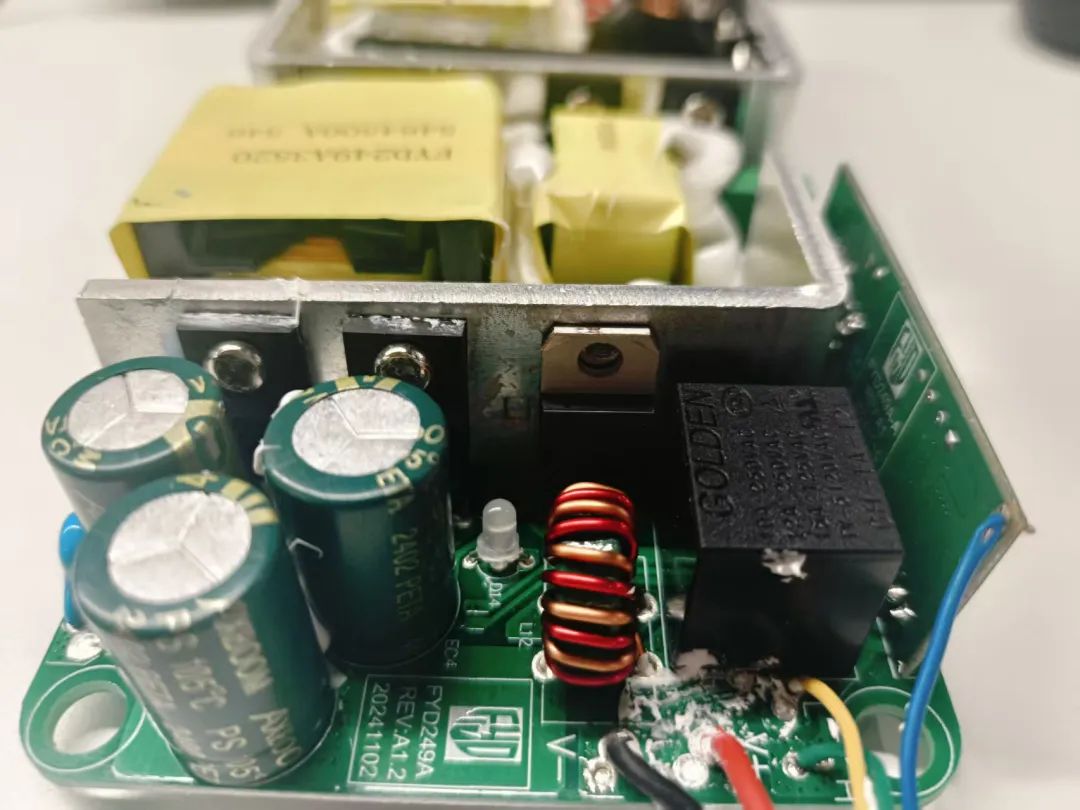

PCBA正面，我觉得这一面非常惊艳，大功率晶闸管和整流桥通过螺丝预先锁在U型以及L型的铝制散热片上，然后再焊接到PCB板上，给人感觉很舒服，交流输入一侧散落着诸多Y电容、共模电感，差模电感、CB电容，变压器、和大容量铝电解电容器。
因为螺丝是预锁的，所以好不容易把散热片拆下来，值得注意的是散热片这边的一个针脚是为了将散热片接地，防止散热片成为辐射发射的干扰源，这也是我们在EMC设计中的常规操作。

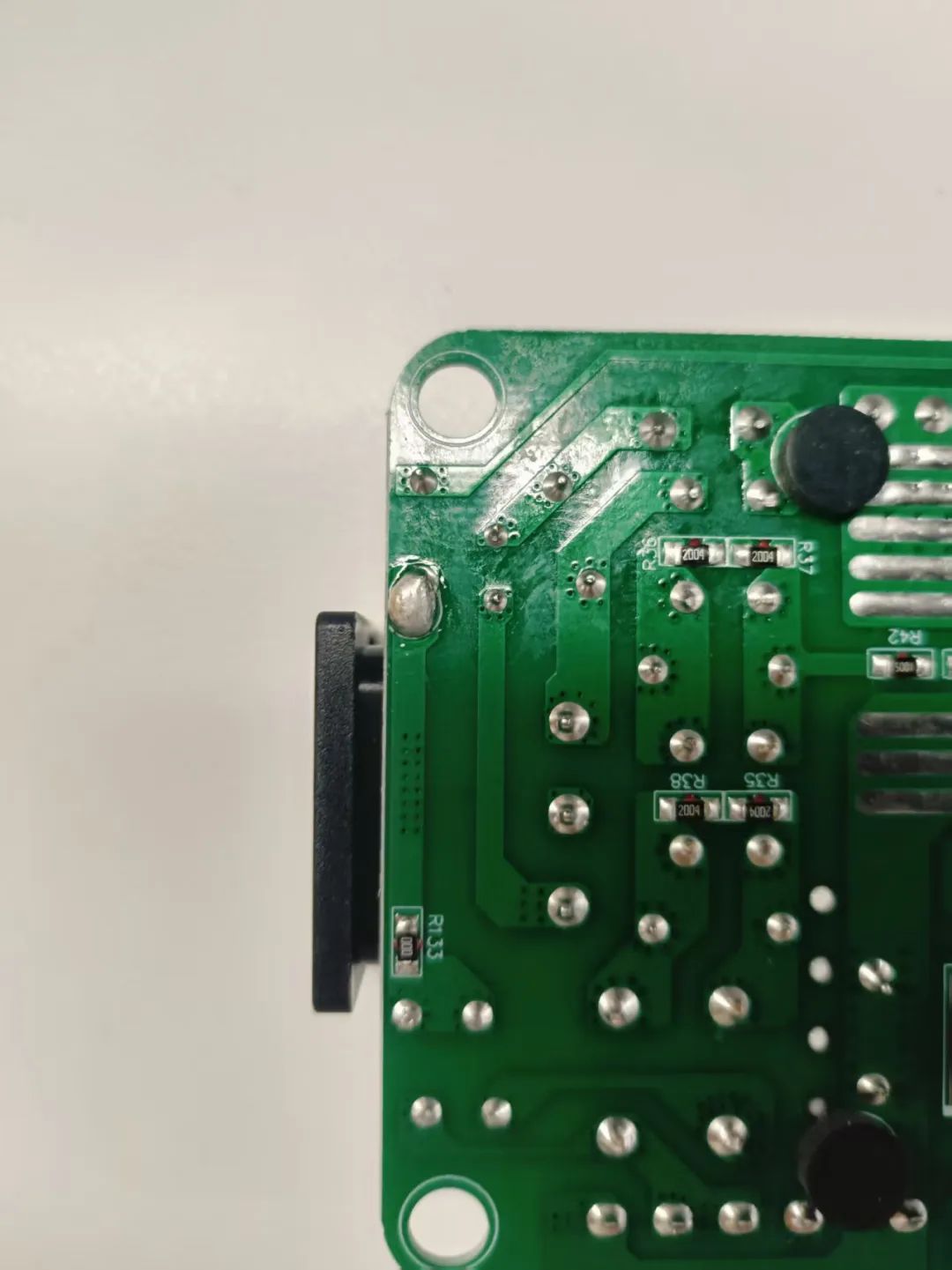

EMC屏蔽接地焊接点总共有两处，分别在屏蔽金属壳的两侧，焊接点经过PCB背面的一个0R电阻穿到板子正面通过一颗Y电容接到Earth。
此处。科普一下Y电容的作用

旁路共模干扰：Y电容通常跨接在电源线（L/N）与地（GND）之间，为高频共模噪声（如电网干扰、雷击浪涌）提供低阻抗通路，防止干扰进入设备。

保障人身安全：通过将泄漏电流导向大地，避免因绝缘失效时外壳带电导致触电风险。其容值严格受限（如Class II设备常用≤4.7nF），以控制漏电流在安全范围内（如<0.25mA）。

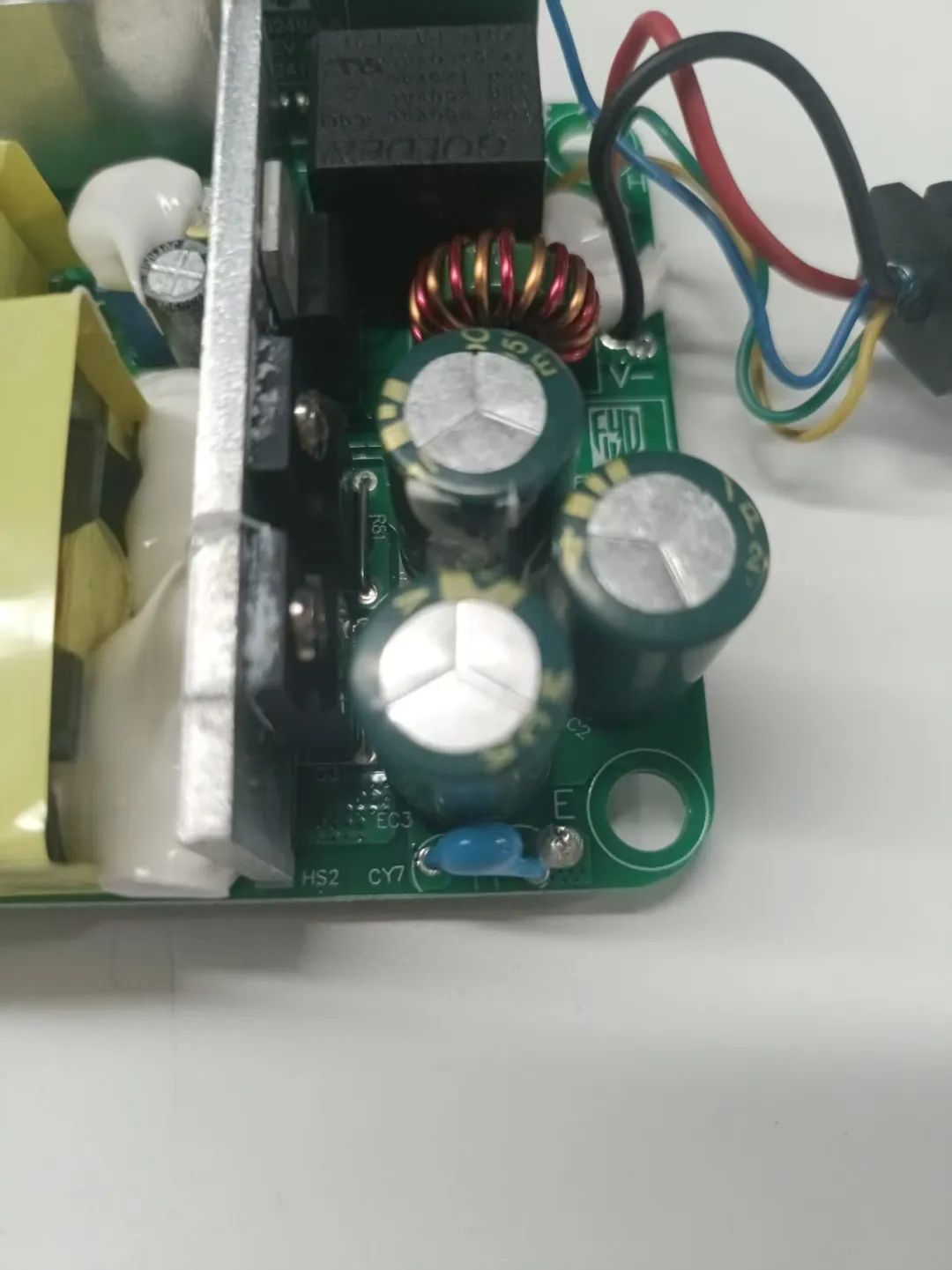

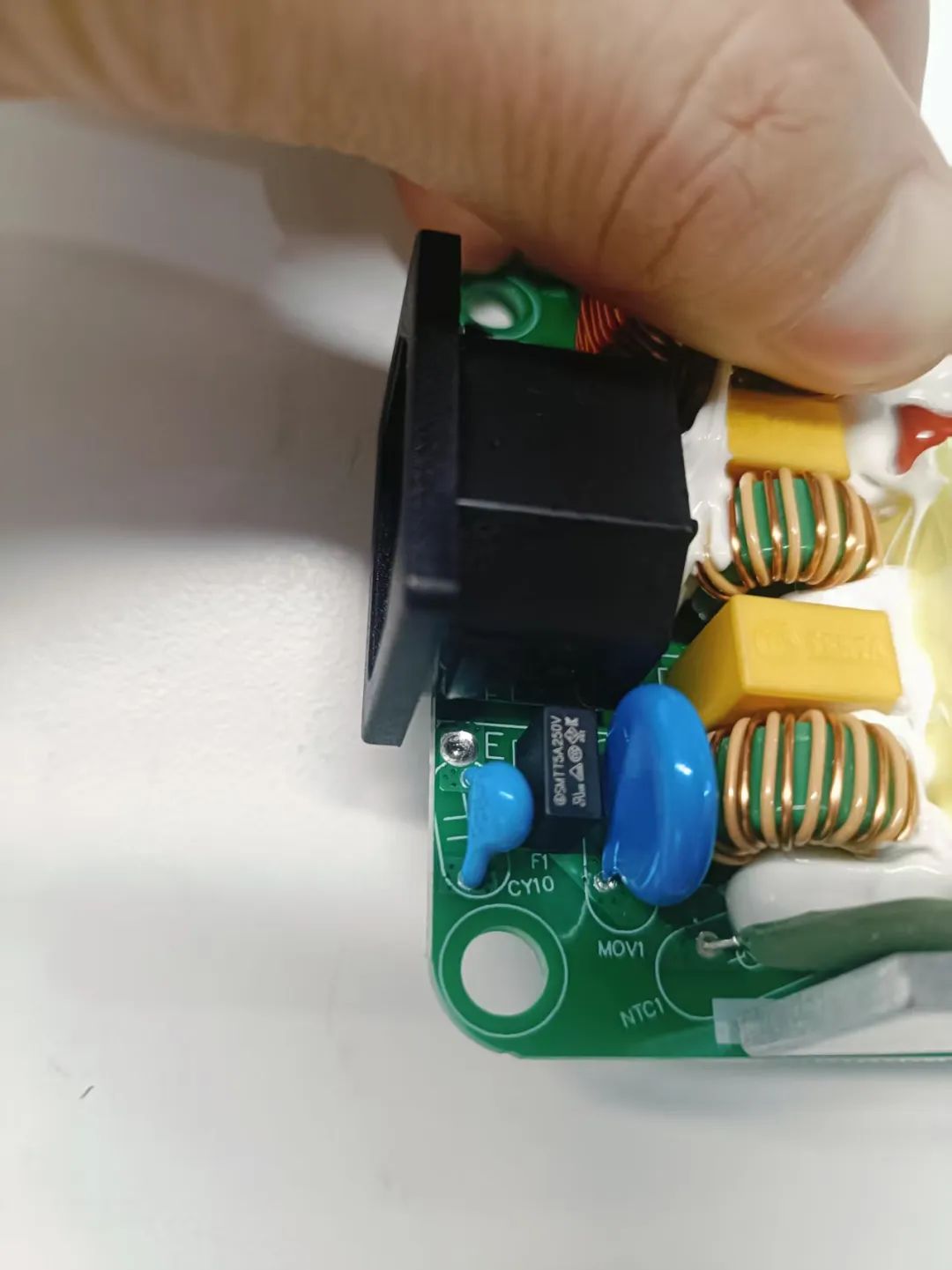

另一处接地点和Y电容。
再来几张高清图片，不知为何，总是对这些东西莫名的兴奋，比炫一杯咖啡还兴奋，我想大概这就是热爱吧！

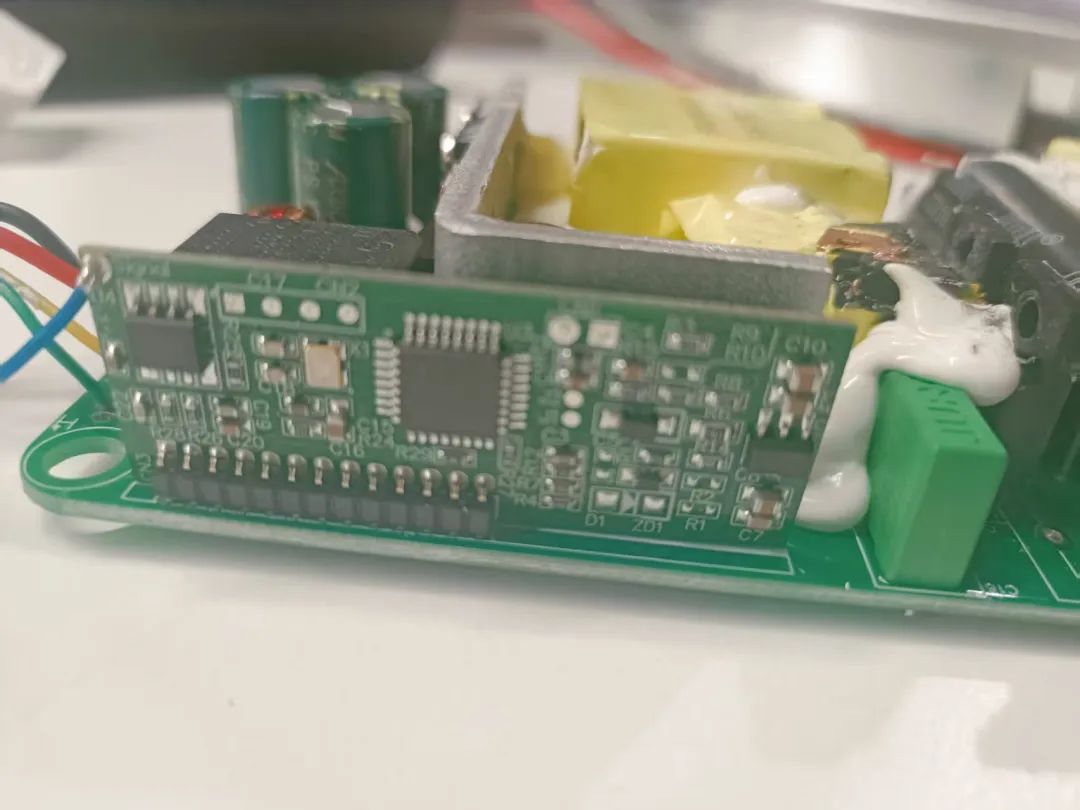

值得注意的是上图这边有一个立着的小板，看了下MCU是BAT32G137，其大致信息如下图。另外还有一个CAN芯片，应该是充电器带有通讯功能或充电握手功能。
