在汽车电子技术狂飙突进的今天，现代ECU早已化身高度集成的“芯片城堡”，而事实上在过去十几年前，ECU就早已经形成雏形，而这一套设计哲学至今仍然有效。

今天我们就来拆解一款来自早年的奥迪A6（C5）2.5 TDI车型的博世（Bosch）发动机控制单元（ECU），揭开汽车电子核心部件的神秘面纱。这颗诞生于汽车电子转型期的“心脏”用料扎实，设计简洁，或许通过这次拆解，从中我们能够得到一些启发。

发动机控制单元（Engine Control Unit, ECU）是汽车的核心电子部件，除极老式车型外，现代汽车均配备该装置。ECU作为微型计算机，其功能是通过读取空气温度、气压、燃油压力、转速、曲轴位置、踏板位置等传感器数据，计算各类参数并控制燃油泵、喷油器、火花塞等执行器工作。ECU 需在极端温度（高温、低温）、涉水环境及高强度机械冲击和振动条件下稳定运行，因此在结构设计上需具备高可靠性，常见防护措施包括外壳密封、印刷电路板（PCB）涂覆 conformal coating（敷形涂层）及特殊组件装配工艺。

本次拆解的ECU来自奥迪 A6（C5 款），搭载 2.5 升 TDI 发动机。该ECU购自汽车拆解商，此前未被拆解记录。其显著特征为设有冷凝通风口，可允许内部水汽排出，同时阻止外部水分进入，平衡内外气压并防止冷凝水积聚。

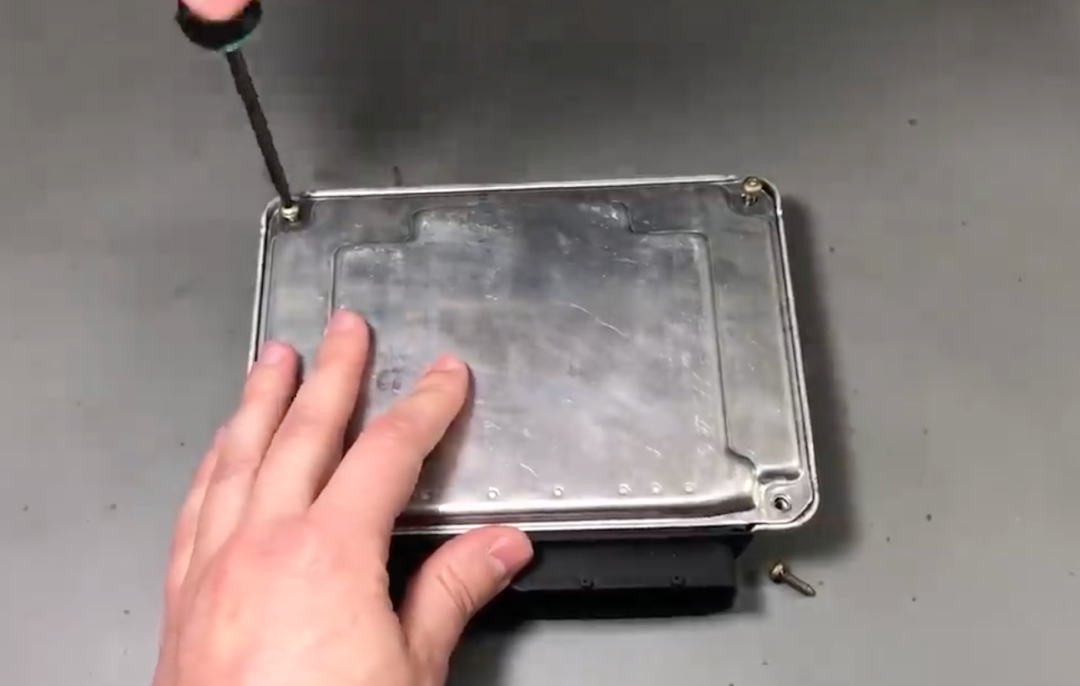

拆解时需卸下背部4颗Torx螺丝，开启过程中可见硅基密封胶，质地柔软未硬化，兼具弹性与密封性。通风口与内部腔体连通，实现 “单向透气” 功能，验证了ECU应对湿度环境的设计考量。

核心芯片方面。其中一颗芯片的丝印为AE 4525，配备独立陶瓷基板，推测为大气压力传感器，因为ECU配备了基于大气压力的扭矩和增压限制映射表。

NEC 芯片（博世定制编号）：功能未知，可能为接口芯片，负责传感器与主控的数据传输。

英飞凌（Infineon）微控制器：作为核心处理器，专为汽车设计，集成多通道 ADC 输入、PWM 输出、SPI 接口及外部闪存接口，适配 ECU 复杂控制需求。

兆易创新（GigaDevice）4 Mb 闪存芯片：存储控制程序与数据，与英飞凌处理器协同工作。

主板一侧可见 3 颗大功率封装芯片（博世或英飞凌品牌），配备厚重导热垫，推测为输出驱动芯片，用于控制燃油泵、喷油器等大电流负载，内部可能集成多 MOSFET 及驱动电路。

被动元件方面。二极管：DO-218 封装，推测为齐纳二极管或 TVS 保护二极管，连接电池输入端，配合大尺寸铜箔焊盘与滤波电容，实现过电压保护。

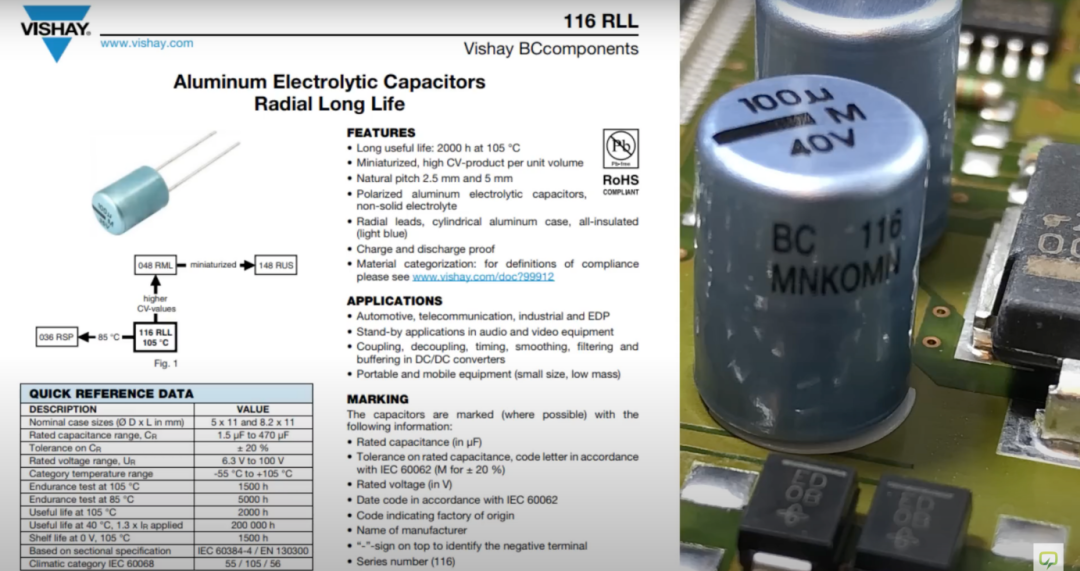

电解电容：4 颗 100μF、40V 额定值电容（Vishay/BC Components 制造），满足汽车级可靠性要求，提供稳定电源滤波。

钽电容：Fujitsu 品牌，虽非常规汽车元件，但选用高等级型号以确保稳定性。

电阻网络：混合使用通孔电阻（可靠性高、功率容量大）与 0805 封装贴片电阻，主板背面以无源元件（电阻、电容）为主，焊接工艺精密，未见虚焊。

PCB 基板与散热设计方面。基板材质非普通 FR-4（ hobby 级），应为更高等级玻璃纤维材料，推测为 4 层板结构，提升信号完整性与抗干扰能力。

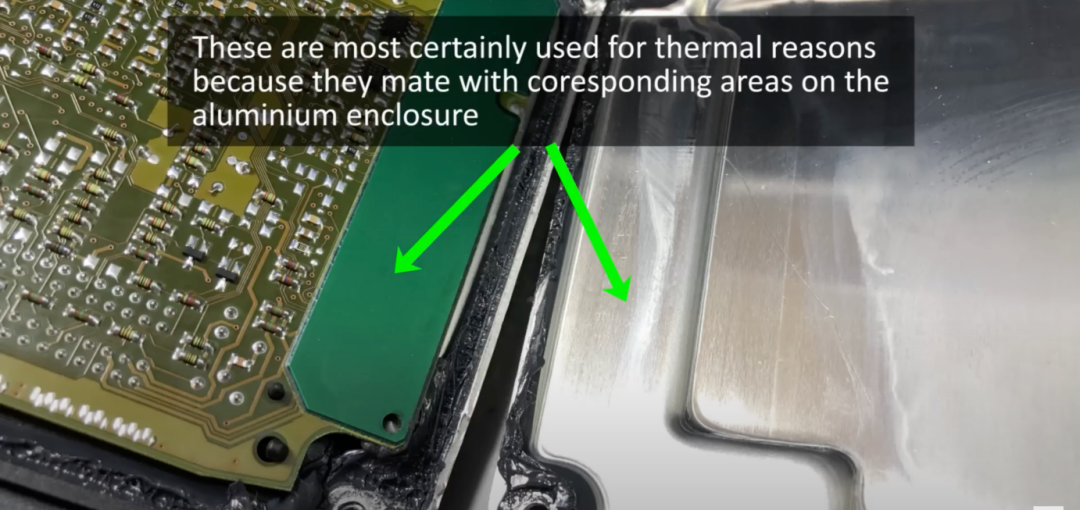

主板两侧附加大面积铜箔层，兼具机械加固（增强板材刚性）与热传导（导出功率元件热量）双重功能，贴合高功率场景需求。

主连接器为定制化设计（疑似 Amphenol 制造，接口有 “Amp” 标识），具备高引脚密度、防水密封特性，确保复杂线束连接的可靠性与环境耐受性。

该连接器并非仅仅是一个连接器，它还集成了大量射频干扰（RFI）屏蔽装置、铁氧体滤波扼流圈和旁路电容 —— 其内部后方的射频屏蔽罩即可佐证这一点。

最佳设计是将这些元件置于离外部引线长度最短的位置，因此安费诺（Amphenol）将其集成在连接器外壳内。这是一项复杂的设计工作，因为陶瓷材料在烧制阶段会从未烧结的软性原材料状态收缩，需要进行精确控制，而且这些元件还是多层陶瓷部件。

早期ECU更多使用分立元件，而现代ECU趋向高度集成化。例如，飞思卡尔（现 NXP）与博世合作开发的芯片已将多MOSFET驱动、可编程增益差分放大器、DC-DC升压转换器及多核处理器集成于单芯片，显著降低厂商成本与产品体积。本次拆解的ECU仍保留部分未焊接引脚（如适配V6/V8发动机的冗余驱动接口），体现平台化设计思路，通过元件复用降低研发成本。

本次拆解的奥迪A6 ECU展现了早期汽车电子的工程设计特点：以分立元件为主，兼顾可靠性与成本平衡，结构上通过密封、散热、防护设计应对严苛环境。尽管内部布局与现代集成化芯片存在差异，但其核心功能逻辑（传感器采集 - 运算 - 执行控制）仍是当代ECU的技术基础。此类拆解分析对理解汽车电子发展脉络、硬件设计标准具有参考价值。
