老光猫也有料!拆解联通FTTR终端,看华为如何做低成本GPON终端!
- 2025-07-20 11:00:00
翻出了多年前的联通光猫,打算做个拆解。
型号是WO-27s,看起来这是华为给设计的。属于一类激光产品。
接口。最右边的就是光口。

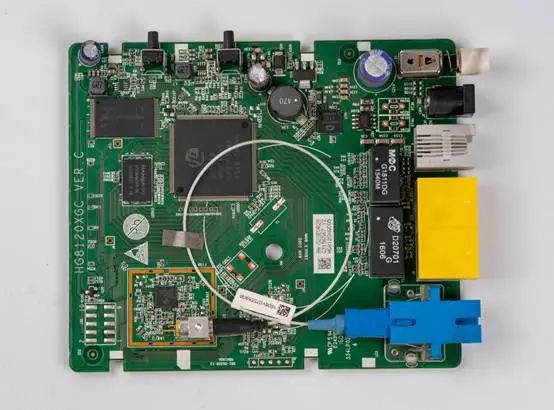

拆解。光纤进来后在板子上盘了一圈之后进入光纤收发器。
华为给做的,主控当然用的是华为海思的芯片,型号是SD5116。
DDR3颗粒是南亚的NT5CB64M16FP-DH,这个颗粒的容量是1Gb,也就是128MB。自从上一篇文章换算出错,被评论区指出之后,我就会换算b和B中间的关系了。

这样算对不对,求大佬们指正。
Flash用的是美光的MT29F1G08ABAEAWP:E,容量1Gbit。对应多少MB应该不需要我再说一遍了吧。
以太网变压器。
接下来看看光纤收发器,这是一个同轴尾纤激光器。座子底下有5个引脚,一般情况下这五个引脚是供电、地、调制信号,在一些高端产品中另外两个引脚是TEC温控引。尾部的三个引脚显而易见是激光发射器LD的三个引脚了。
这是光纤收发器焊接在板子上之后的焊点。
收发器搭配了一颗海思的SD5171芯片。这颗芯片的作用是光电转换,协助主控芯片SD5116完成光电信号的调制/解调(如PON网络中的GPON/EPON协议处理)。

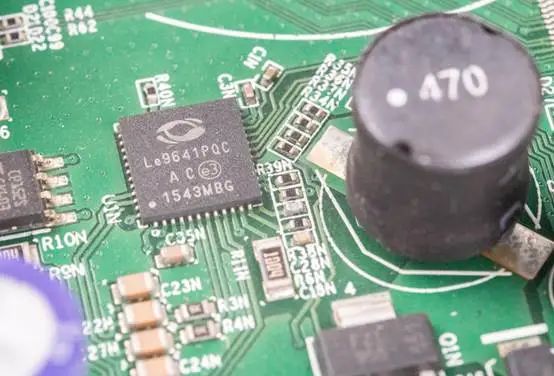

来自MicroChip的LE9641PQCT,这是一款专为 VoIP(Voice over IP)电话和通信设备 设计的 用户线路接口芯片,主要用于模拟电话线路与数字语音系统的接口转换。
电源入口处有一颗1000Uf16V的电解电容。
以上就是这个吉比特光纤终端拆解,不得不说这种产品是掌握了将本精髓的。做消费电子产品开发,一定要多学习这类产品,这样才能做出低成本、高稳定性、强兼容性的产品。
