今天给大家拆解个Bose三十多年前的PAM-DA音响给大家看看。
这是一款1992年生产的音响，当时的售价是59800日元，按照1992年人民币日元汇率0.0802换算成人民币大概在5200多块钱，92年的5200元人民币购买力有多恐怖，不用我细说了。
PAM-DA喇叭。
喇叭线圈示意。
按键细节照。

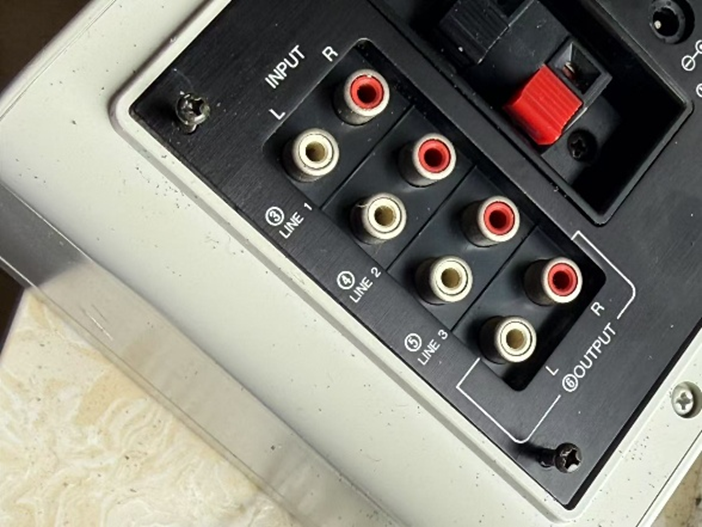

主机后面板。三档音源输入，一组音源输出。
底部预留螺丝孔位可以加挂架。
拧下喇叭3颗螺丝。

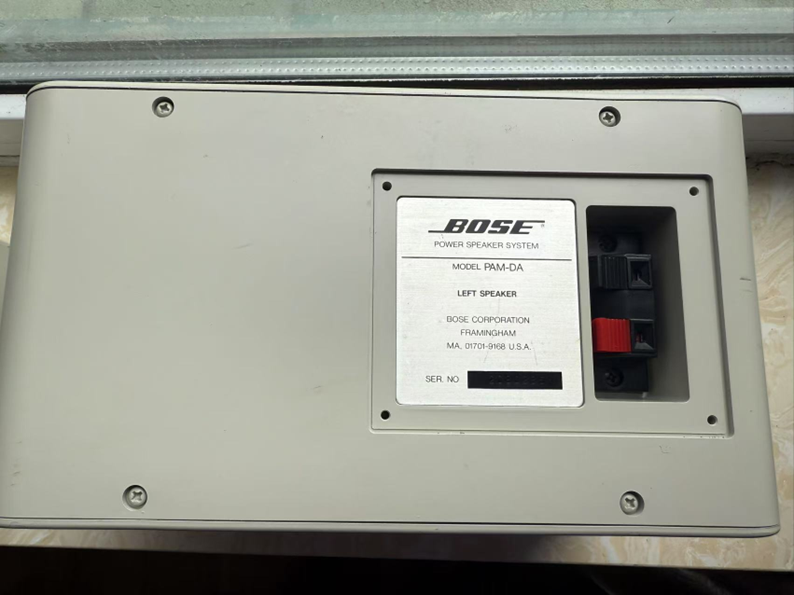

拧下后背板的最外圈8颗螺丝。

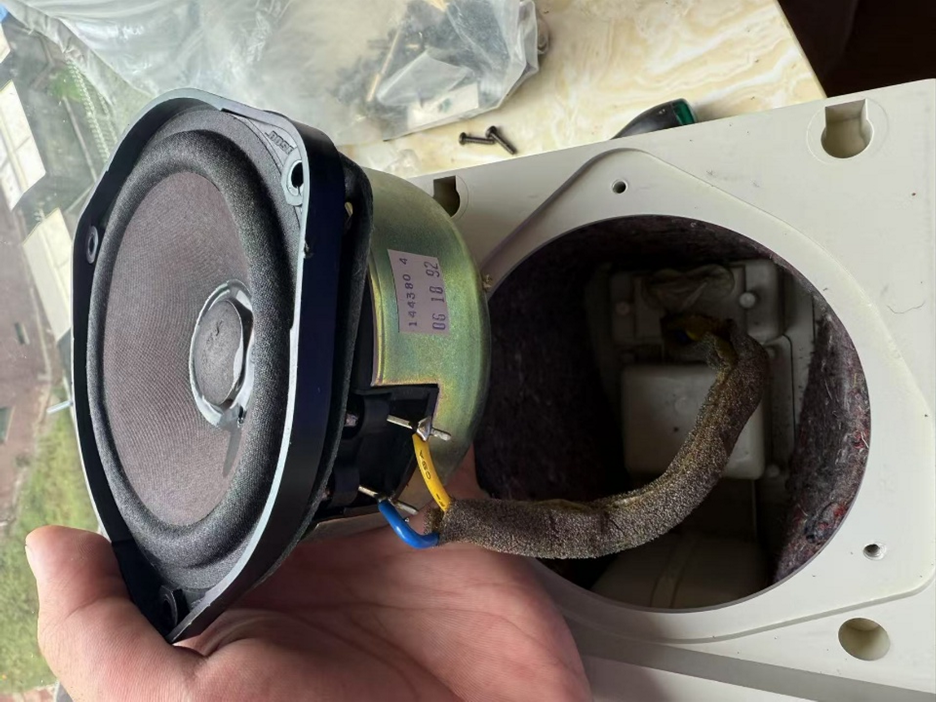

这样就可以拿下喇叭，线的海绵已经老化成粉末了。喇叭沉甸甸的，真是巨无霸。4.5寸的喇叭却有8寸喇叭的低频，不是HI-FI音箱设计却接近HI-FI高保真音质。
后背板拿下后映入眼帘的是这块板，是本机的功放部分。

拆掉排线，把功放板整个拿下来。
上几张功放板细节图。功放管采用的是NEC的μPC2500H。
在喇叭位处拔下按键板排排线。

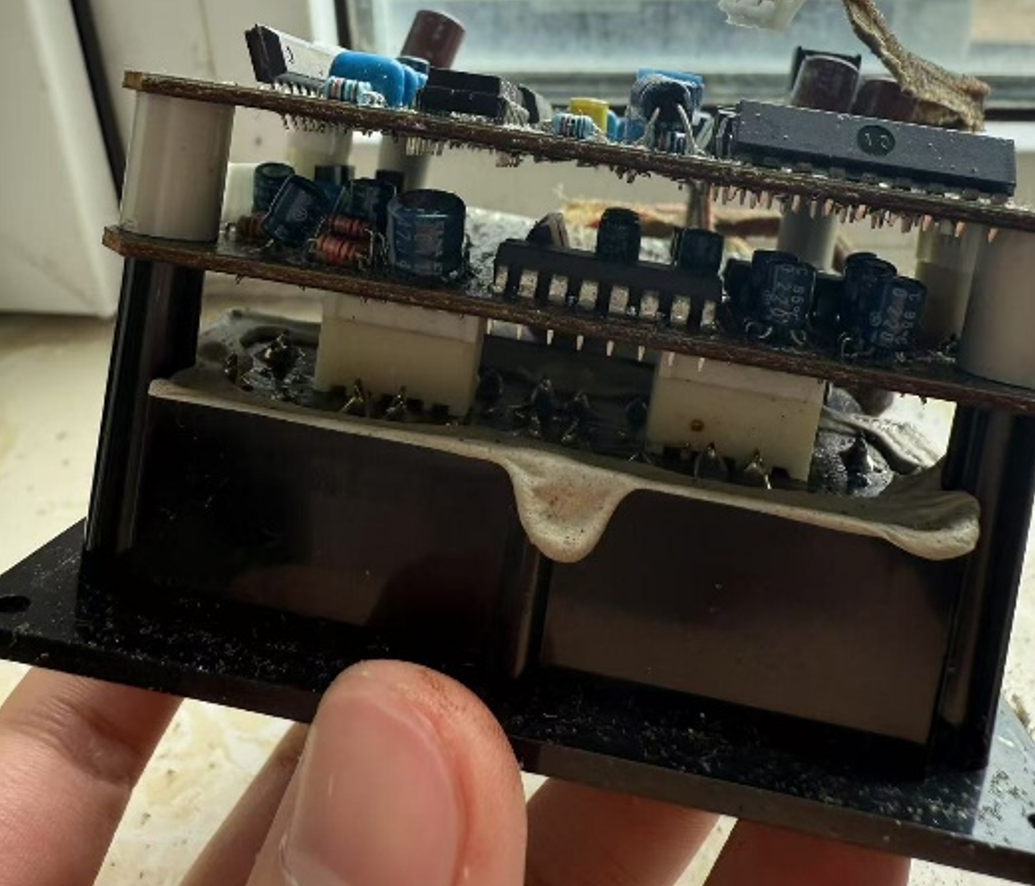

轻拉拿出前级模块。映入眼帘的是一个一大个的前级模组，采用了双层板设计。

第一层（顶层）采用的芯片：CA3280AE×1，Sharp的PC817，LC4969，TOSHIBA的TC4013BP、TC9153AP，JRC的NJM3415D、NJM2903S，C4572HA×3，C4072HA×2。板载的很多运放，例如CA3280AE，都是起动态压缩的作用，把低音压缩，不失真但又有弹性。剩下的就是一些控制芯片和电源芯片。电阻全部采用1/8w规格，电容ELNA品牌。

拧下四颗黄螺丝，拿走白色固定圆柱，轻轻一拔即可看到底层板。

第二层（底层）采用的芯片：TOSHIBA的TC4066BP，C4572HA，TC9145P。

底板与主板起相辅相成的作用板上空件是遥控部分的（PAM-3黑色版本可以遥控），白色音箱因为本机不支持遥控，没有布置器件。

主音箱内部特写：低音弯管、吸音棉、主板放置图。

来个全景图感受一下整个板子和外壳的尺寸关系。
副音箱喇叭外观好，海绵已经老化变脆。

超大S型弯管、厚吸音棉。

这里给大家简单介绍一下：BOSE音箱是美国的音响品牌，产品最大特点是放弃了沿用多年的中、高音号角式设计，而是采用了全音域（全频）扬声器，减少失真，提高保真度。Bose公司由美国麻省理工学院电子工程教授Amar G. Bose博士创建于1964年，是世界上最早的扬声器生产商之一，也是业内“原音重现技术”的革新者。
而PAM-DA是Bose公司于1988年开始研发并生产的Freestyle（101IT）系列无源音箱中的白色有源版。该系列音箱特点是：1，箱体采用工程塑料材质，共振减少，采用EDS理论设计的导音弯管，主音箱180°弯管，副音箱360°弯管，既保证低频量感，又抑制了空气流动造成的噪声；2，喇叭单元纸盆采用高分子素材，频率响应佳，布宽边动态好，不易老化，音圈为镀银铝合金线，有银的材质，导电率好，合金质量轻，散热好，易于展现动态，不易烧坏；3，音箱功放电路采用心理学设计的P.A.P电路（Psycho Acoustically Processed）技术，保证小音量时低频有量感不轰头，在大音量时低频不失真。
