去垃圾站找到一个腹部按摩器。顶部有六个球球，三个黑色的，三个看起来像木质的。

侧面有用户交互菜单和显示。

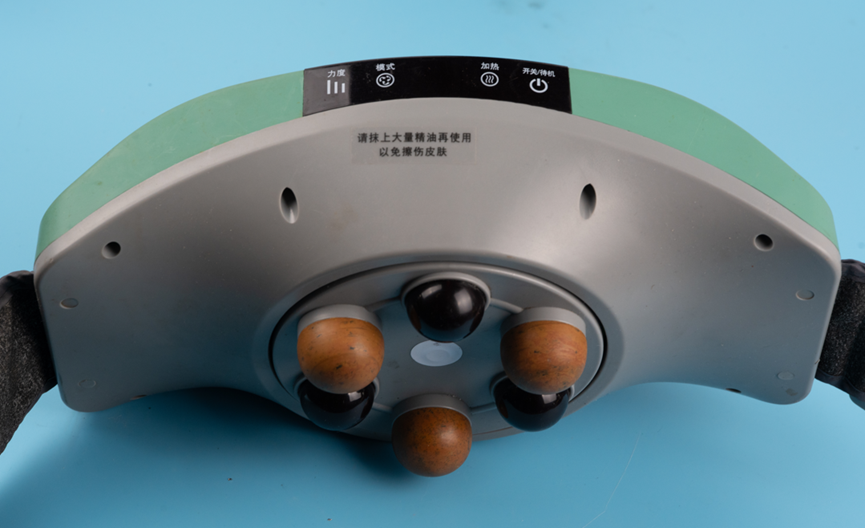

无意间看到“请抹上大量精油再使用以免擦伤皮肤”，看到这句话瞬间开始嫌弃这玩意了。

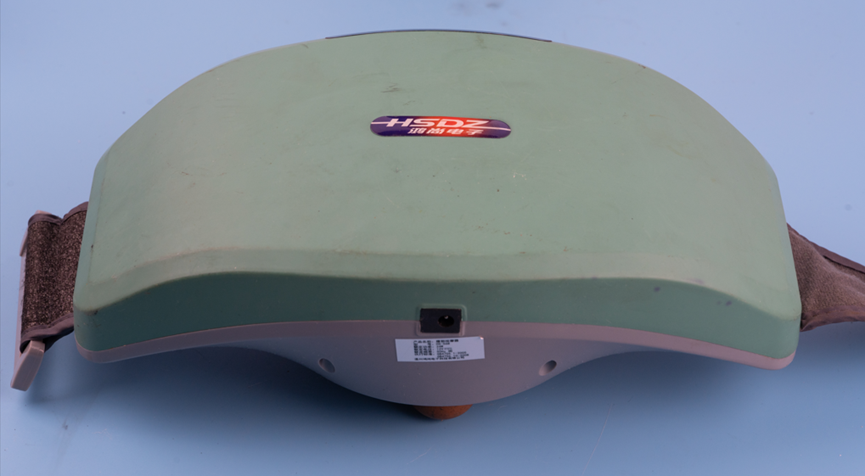

另一侧有一个DC充电口。

充电口底下有一个铭牌，产品名称是腹部按摩器，型号HS-568，额定功率24W。

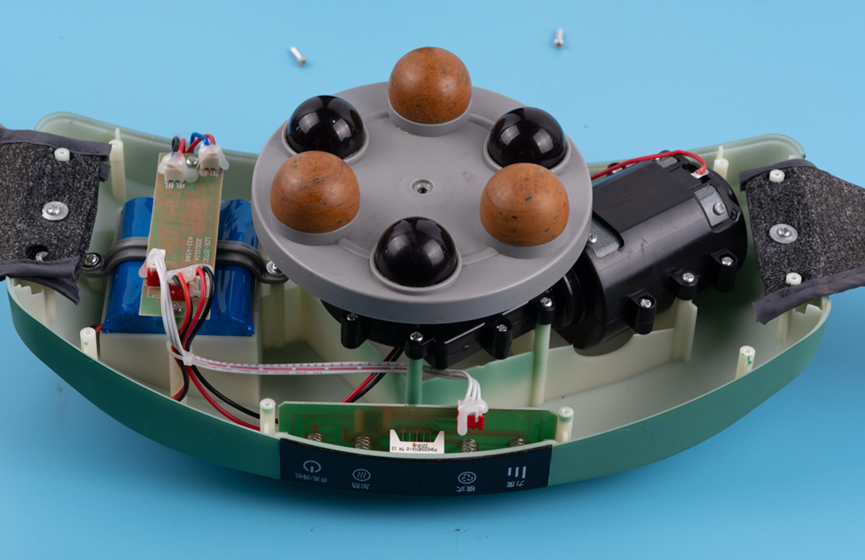

拆开之后里面东西还不少啊。有锂电池包、有电机和传动装置、有两个电路板。

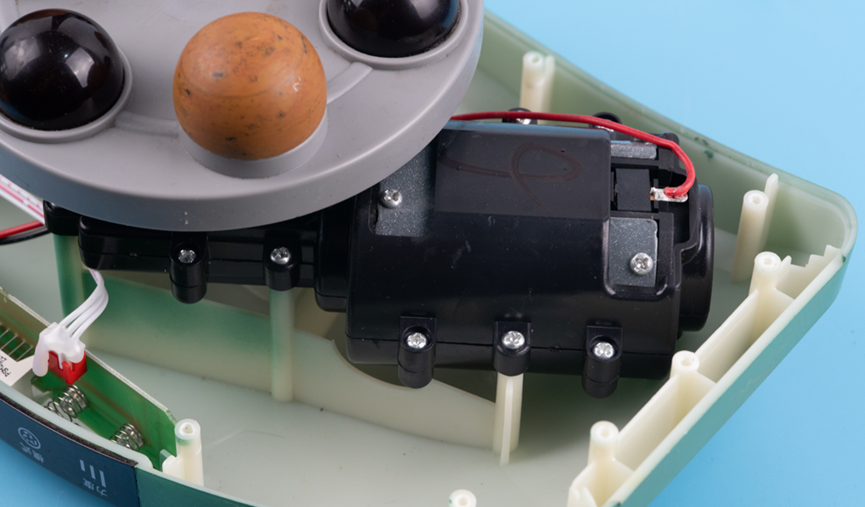

电机包裹在这个黑色的外壳里，估计是减速装置。

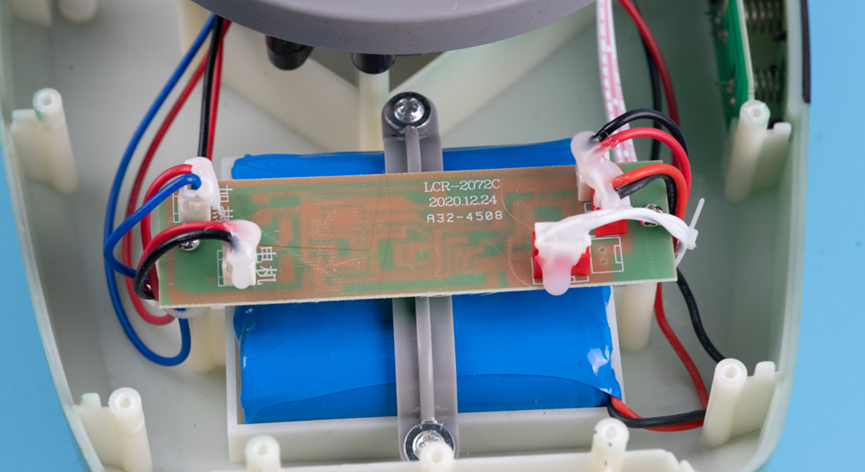

里面有一个绿色膜的锂电池包。电池包上面的电路板是单面板，板子背面写着加热电机等等，很可能是主控板。

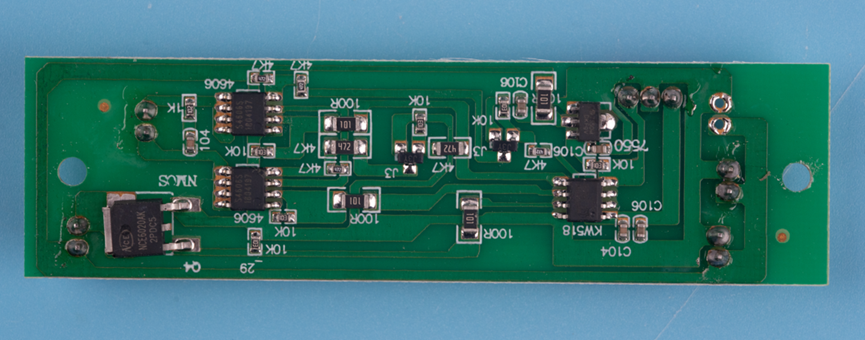

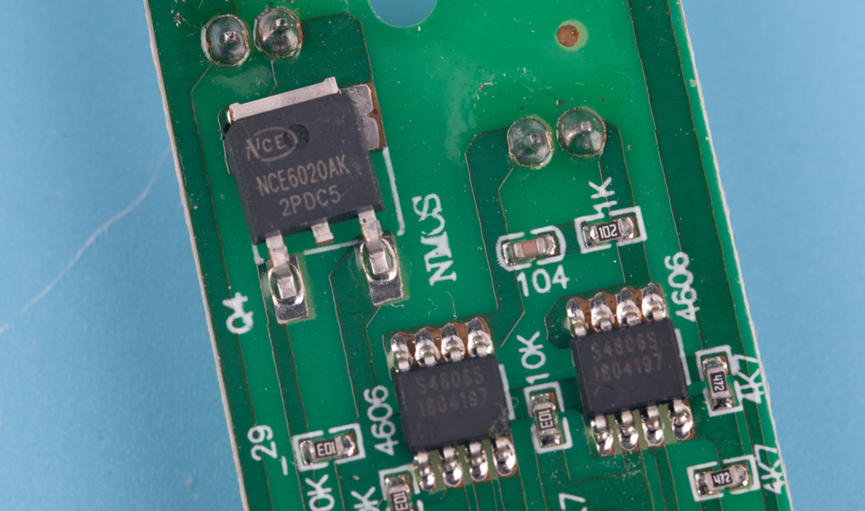

板子正面的器件。

功能也挺简单，驱动电机、加热等等。

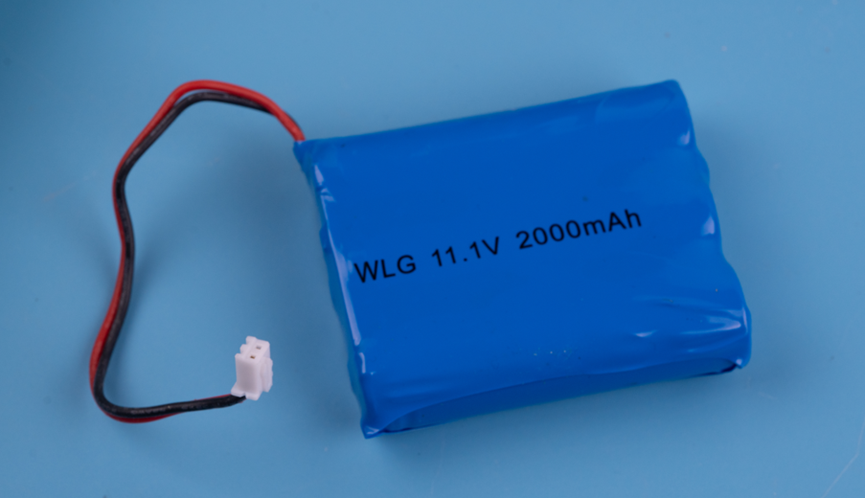

电路板下面的锂电池包是3S的，额定电压11.1V，容量2000mAh。

锂电池包顶部是电池保护板，不得不说，这个电池保护板做的还不错。MOS管用的是AO4406A，有两个位置空贴，看来如果要把这个电池包用于更大电流的应用场景，还可以再焊接两个MOS上去。板子上有一个10毫欧的采样电阻。最右边SOP-8封装的器件型号是创芯微的CM1033。

把最上面的带6个球球的盘子拆掉，可以看到底下用了一个导电滑环。拆了这么多东西第一次拆出导电滑环。看来那个6球盘盘里面有东西，等一下还要再盘一盘。

把整个结构拆下来从背面看就比较清晰了，一个电机，通过传动结构把转动轴方向调整了90度。

6球盘盘翻过来之后，里面也有一个电路板，上面螺丝固定了弹簧针。这样就可以把滑环上的电和信号传递到这个电路板上。

从这个三角形电路板三个边线上引出两根线连接到了安装球的位置。

三角形电路板的三个顶角位置也有两个焊点，焊接了什么东西到另外三个球里面。我大概了解了一下，发现三个黑色的球实际上里面是灯，球看起来是黑色其实是类似神色玻璃球一类可以透光的材质。另外三个球看起来是木质的实际是金属的，根据主板上的丝印，估计引进去的线大概率是用来加热的，所以搭配金属球就对上了。因为这个盘看起来做的挺结实，想拆难度估计是有的，而我是一个知难而退的人，所以就不探索了。

按键面板下面的PCB看起来比较简单。

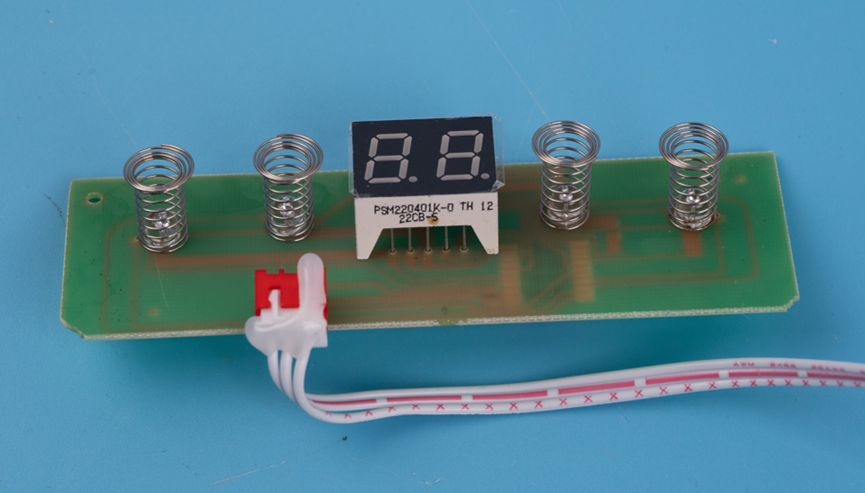

拆下来看确实不复杂，板子一面是88数码管，和四个触摸弹簧。

触摸弹簧中还各有一个LED指示灯。这种触摸弹簧，挨着面板相当于一个电容，当用手按上去之后会改变容值，从而让芯片可以测到，判定按键被触摸。

板子另一面只有一个芯片。

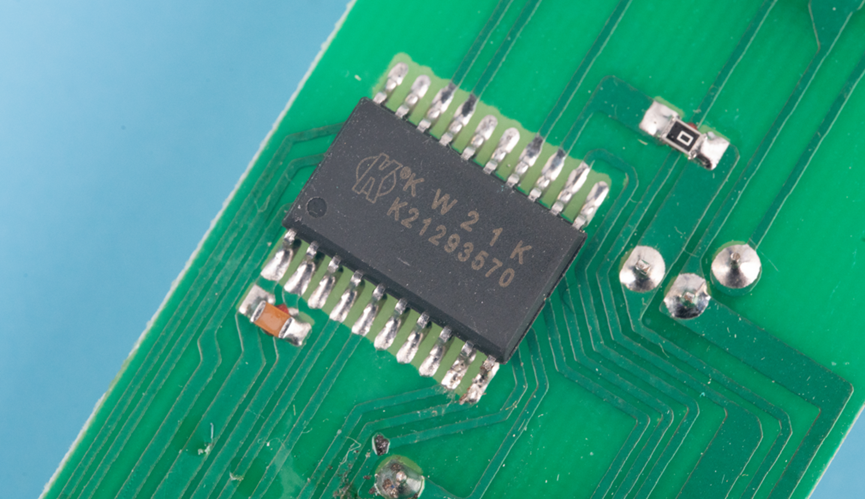

芯片的logo是没见过的。

以上就是整个腹部按摩器的拆解。这次拆解堪称"电子垃圾快乐屋"，本以为是个平平无奇的按摩器，结果居然集齐了导电滑环、3S电池组、电容触摸三大要素，甚至还有隐藏款RGB灯球（误）。最让人蚌埠住的是发现"精油警告"时，瞬间脑补出前任主人边抹油边发出"嗯~啊~"的哲学现场，这波属于是拆出了精神污染（手动狗头）。

从设计上看，厂家在电池保护和机械结构上确实下了功夫，AO4406A MOS管和创芯微方案算是"电子阳痿"时代的良心配置。不过那个神秘金属木纹球至今成谜——你说它是个加热模块吧，线序对不上；说是个电极片吧，又怕拆开触发《电锯惊魂》剧情。建议厂家下次直接标注"本产品禁止阿鲁巴使用"，免得用户脑洞比拆机螺丝还多。

我突然有点后悔自己拆解了，如果写上"女生自用99新"，放在闲鱼卖，并把精油警告放在显眼的位置，是不是可以卖个好价钱，哈哈（战术后仰）。
