低成本方案的秘密——中兴机顶盒拆解
- 2025-07-13 11:00:00
朋友送我一个中国电信的电视机顶盒。
一个侧面有两个USB口。
另一个侧面是WAN口、HDMI视频信号输出口、音频接口、SD卡插槽、DC电源供电口。
底部贴了详细信息。
拆解之后的板子正面。
DDR4颗粒用的是GD的GDQ2BFAA-CE,容量是1Gbit,两颗总容量1GB。

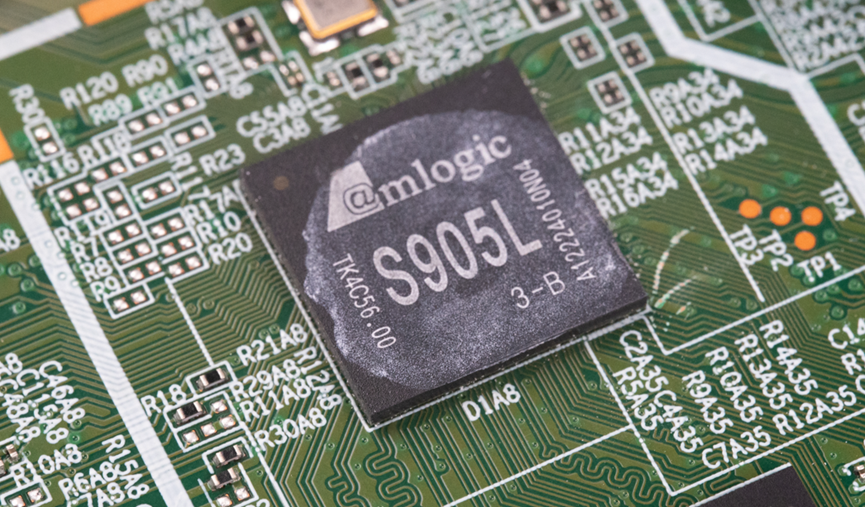

去掉SoC上的散热片,可以看到SoC用的是晶晨的S905L。大概是很多机顶盒用的都是这个SoC,所以可以在网上搜到很多S905L的刷机包。
以太网变压器。

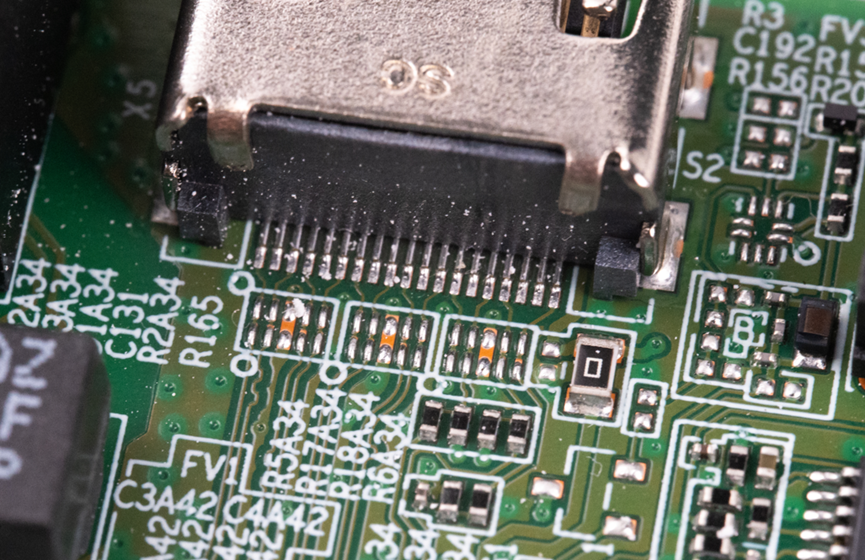

HDMI接口上没有焊接ESD器件。
板子一角有一个红外接收器。
音频接口旁边有一个3PEAK的音频接口芯片,型号是TPF632C-TR。
这里很多器件是没有贴装的。
板子背面还有两个DDR安装位置,但是实际上也没有贴装。右上角看起来是一个无线模组,未贴装。板子背面只能看到一颗康芯威Konsemi的KS81AA80 8GB EEPROM电擦除只读存储器。
虽然这款中兴机顶盒的硬件配置较为基础,但仔细观察仍能发现一些值得玩味的细节。例如,板子上未贴装的器件位置暗示了其可能的“高配版本”——背面的空焊盘支持额外两颗DDR4内存(理论可扩展至2GB),而右上角的无线模组焊盘则表明厂商可能计划推出支持Wi-Fi的型号,但最终因成本或需求原因被精简。这种“留白”设计在消费电子中很常见,既能简化生产线,又能为后续升级预留空间。
从芯片选型来看,晶晨S905L作为一款主打低功耗的入门级SoC,性能虽有限,但得益于开源社区的活跃,其刷机资源丰富。机友们可通过第三方固件(如CoreELEC或Armbian)将其改造成迷你Linux主机或游戏模拟器。不过,需注意板载的8GB存储(Konsemi EEPROM)可能成为瓶颈,若外接USB硬盘或通过SD卡扩容会更实用。
此外,音频部分的设计也值得探讨。TPF632C作为一款低噪声音频驱动芯片,通常用于高保真输出,但机顶盒的音频接口仅提供基础功能,未配备高端滤波元件,可见其定位仍是满足日常电视需求而非Hi-Fi场景。
最后,红外接收器的存在说明这款设备保留了传统遥控交互方式,但若能补全无线模块,或许能通过蓝牙实现更多外设连接。总体而言,这款机顶盒的硬件“减法”反映了成本控制的精准,而预留的接口和社区支持则为其赋予了超出原厂定位的可玩性。
