前言：SolidWorks跌落仿真算列：“掉落测试算例会评估对具有硬或软平面的零件或装配体的冲击效应。掉落物体到地板上是一种典型的应用，该算例也由此而得名。程序会自动计算冲击和引力载荷。不允许其它载荷或约束。”（注：参考资料和模型源文件见文末）

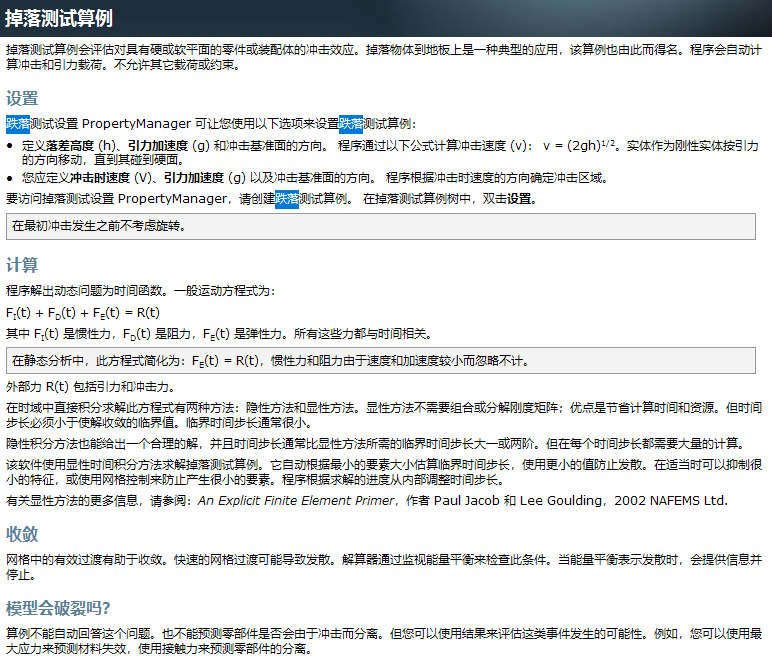

下面是截取其帮助文档的说明：

需要注意的是：模型会破裂吗？ “算例不能自动回答这个问题。也不能预测零部件是否会由于冲击而分离。但您可以使用结果来评估这类事件发生的可能性。例如，您可以使用最大应力来预测材料失效，使用接触力来预测零部件的分离。”

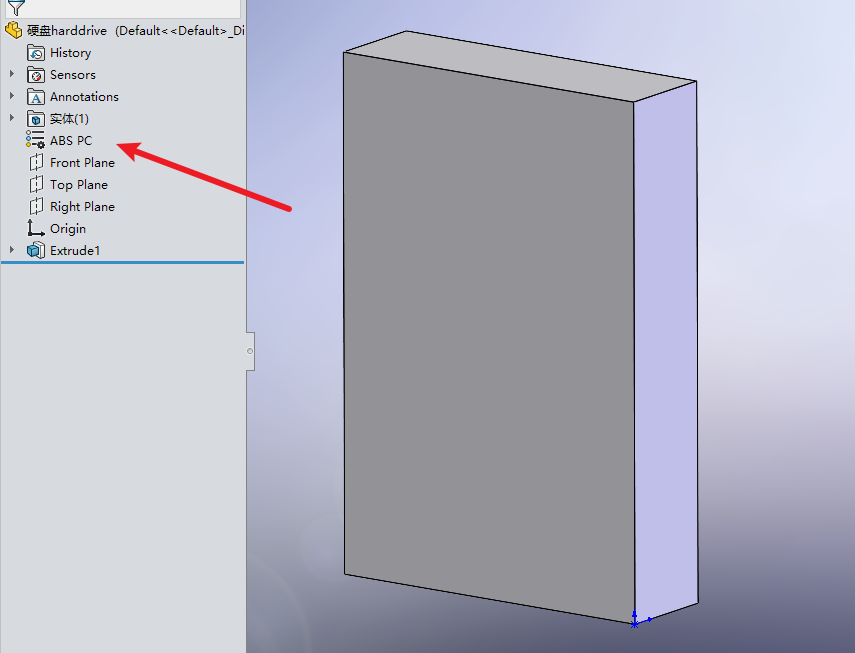

1、给模型赋材质

这里拉伸了一个长方块示意图（手机、平板、移动硬盘等3C产品都类似），材质为ABS PC（既具有PC树脂的优良耐热耐候性、尺寸稳定性和耐冲击性能，又具有ABS树脂优良的加工流动性）

2、启动simulation的跌落仿真模块

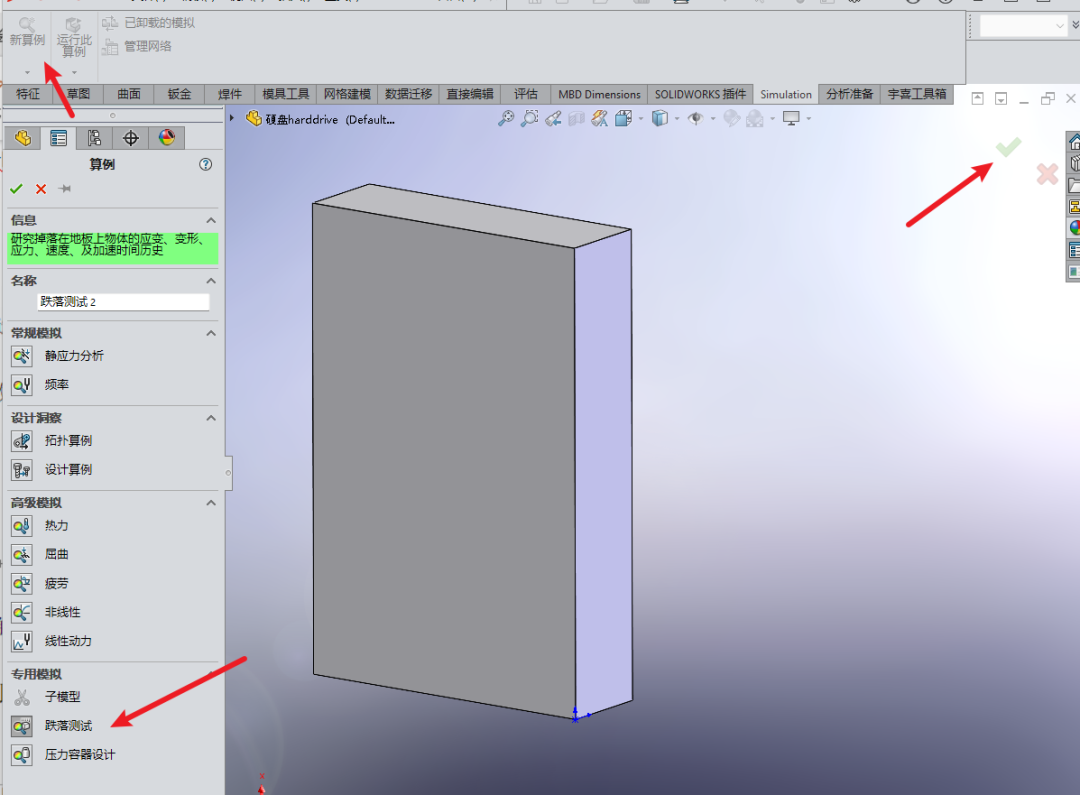

SolidWorks插件-SolidWorks simulation（没有的话在选项中勾选simulation模块），然后选择跌落测试

3、在跌落测试模块中，右键设置-定义/编辑

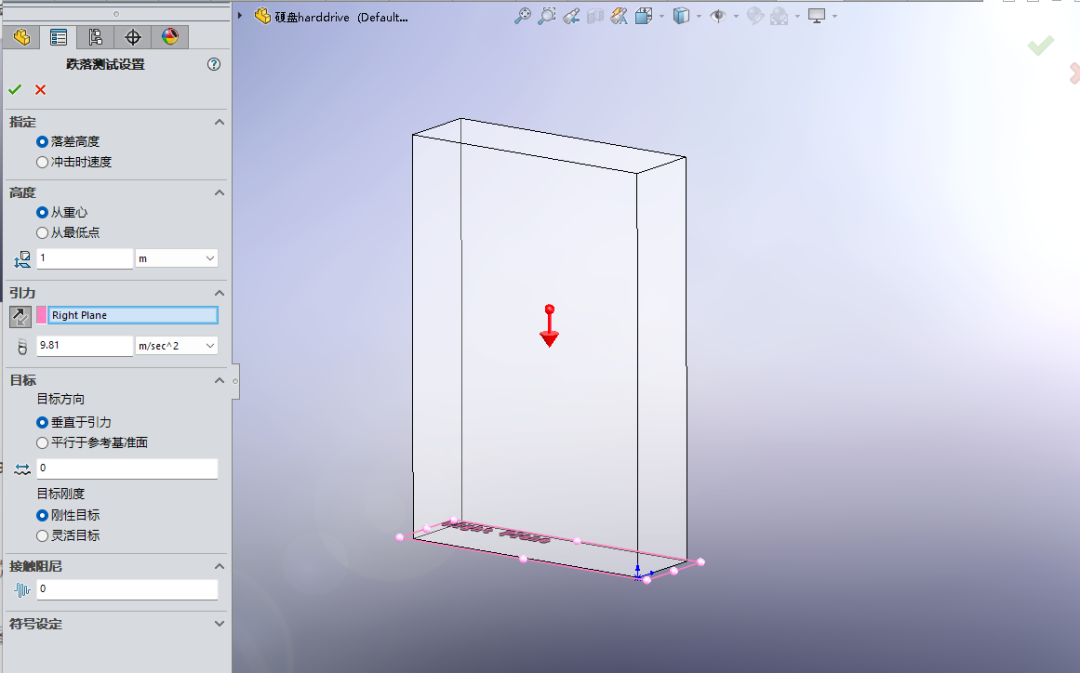

4、按下图设置：引力中选Right Plane为基准面，高度（从重心）1m，其余选项默认即可

5、在模型树中右键-添加传感器，传感器类型选择simulation数据，数据量-工作流程灵敏，属性按下图选择两个顶点，确认

6、右键结果选项-定义/编辑，设置冲击后求解时间100微秒，结果中选工作流程灵敏

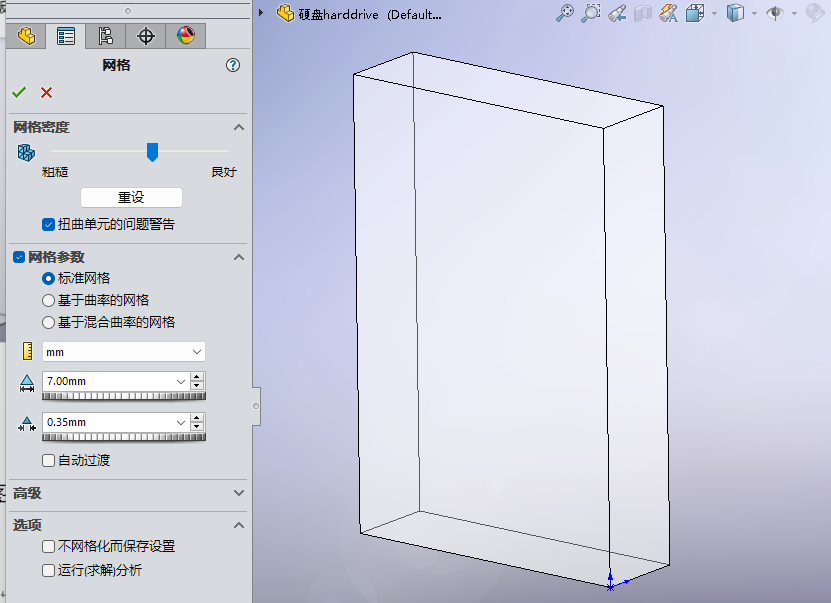

7、右键网格-生成网格，单位选mm，密度5mm，如下图设置

8、点击运行此算例，运行完成后右击结果-选定义时间历史图解

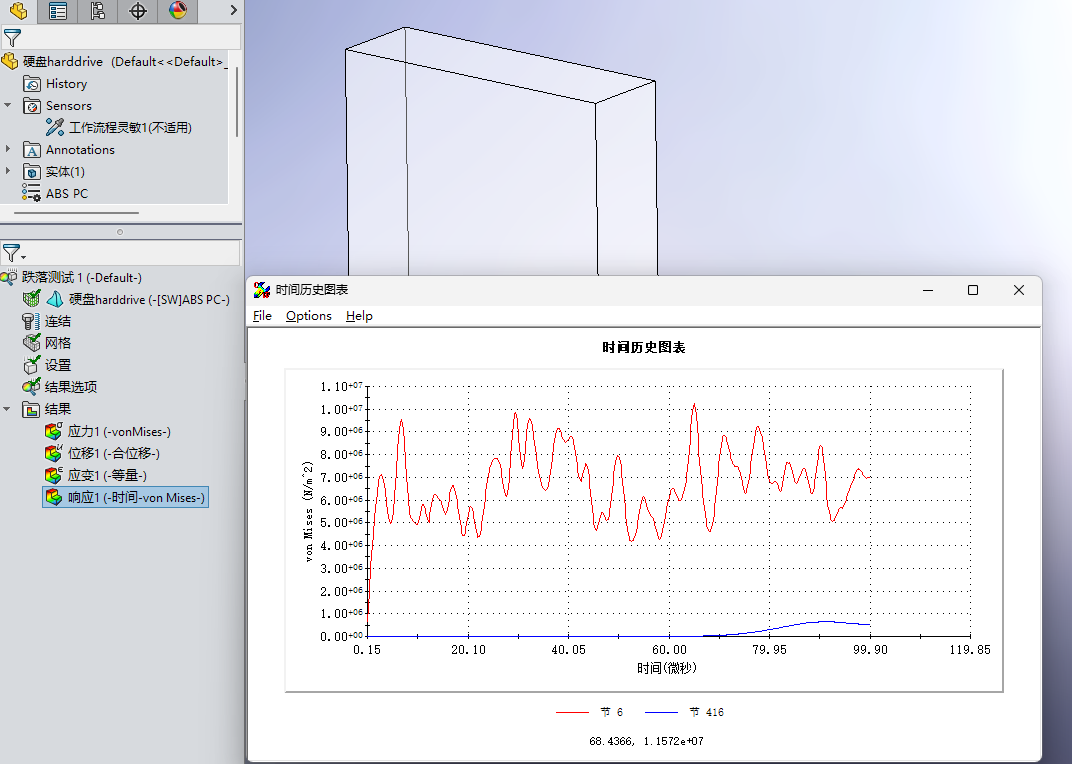

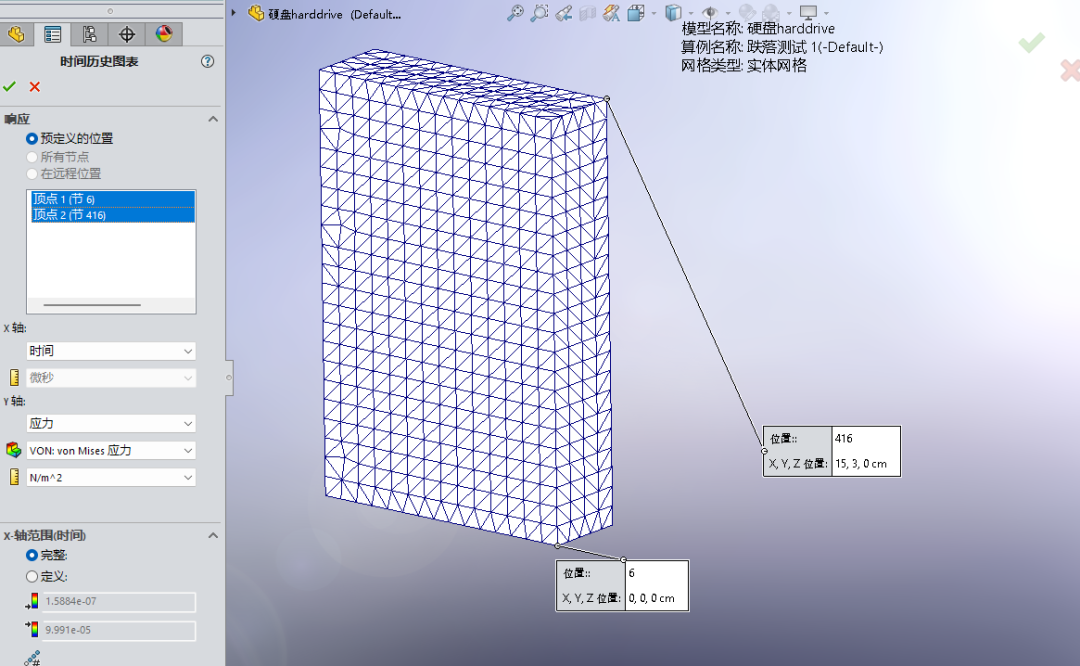

9、选择最开始定义的两个节点（ctrl加选）后点勾，出现时间历史图标，可以看到两个节点的应力随时间的变化图

10、右键应力选显示，再右键应力选动画，可以看到跌落的仿真动画

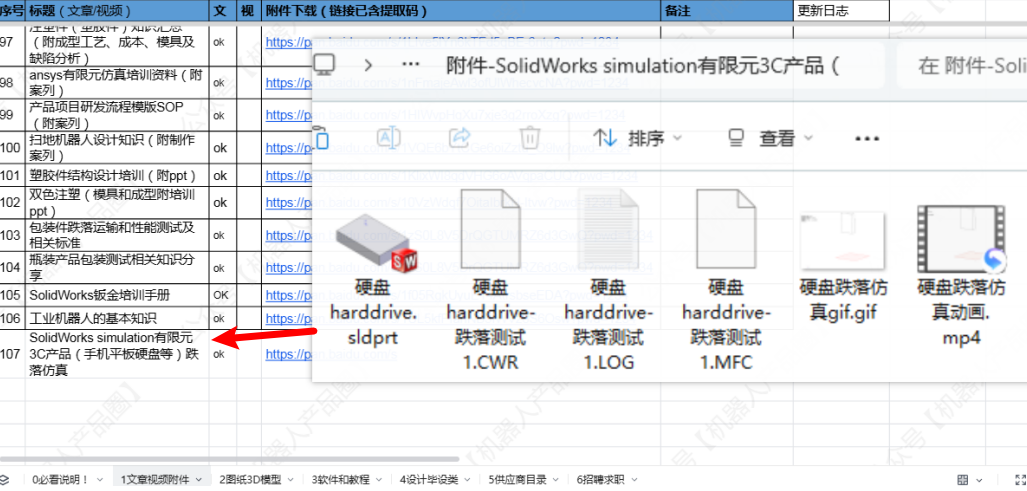

参考资料（已汇总在Excel里，按文章标题关键字查找自取！）
