超实用！一眼能看出哪种拓扑：buck？boost？buck-boost？

Part 01

前言

DC-DC电源主要有三种基本拓扑结构：Buck降压变换器、Boost升压变换器和Buck-Boost升降压变换器，这些拓扑结构是电源设计中的核心基础，我们平时也会经常遇到，那么如何不记混，随便给你一个电路拓扑，能快速区分出来呢？今天就介绍一种方法，通过电感的位置来快速辨别电路拓扑。

Part 02

辨别方法

1. 电感连接到地：Buck-Boost变换器

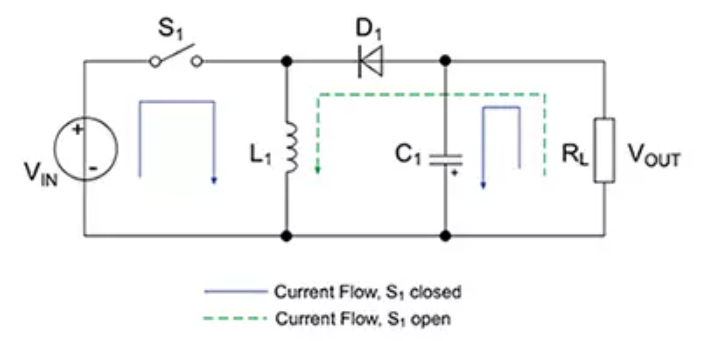

当电感的一端连接到地，通过开关和二极管形成回路，另一端与开关和二极管相连时，电路就构成了Buck-Boost变换器。其工作原理是开关导通时，电感从输入电压储能；开关关断时，电感通过二极管向输出端释能。由于电感与地连接，输出电压的极性与输入相反，且幅度可高于或低于输入电压。

输出电压Vout = -D / (1 - D) * V_in)（D为占空比），可升可降。

观察电路图，若电感一端接地，且通过开关与输入端相连，另一端与二极管连接至输出端，则为Buck-Boost拓扑。

2. 电感连接到输入端：Boost变换器

当电感直接连接到输入电压端，另一端通过开关与地连接，并通过二极管连接到输出端时，电路构成Boost变换器。开关导通时，电感从输入端储能；开关关断时，电感与输入电压串联，通过二极管向输出端升压。

输出电压Vout = Vin / (1 - D) ，始终高于输入电压。

观察电路图，若电感一端接输入电压，另一端与开关和二极管节点相连，则为Boost拓扑。

3. 电感连接到输出端：Buck变换器

当电感一端连接到输出端，另一端通过开关与输入电压连接，并通过二极管与地相连时，电路构成Buck变换器。开关导通时，输入电压通过电感向输出端充电；开关关断时，电感通过二极管维持输出电流。

输出电压Vout = D * Vin，始终低于输入电压。

观察电路图，若电感一端接输出端，另一端与开关和输入电压相连则为Buck拓扑。

Part 03

总结

总结来说就是记住三句话：

电感直接和地相连：构成升降压变换器Buck-Boost。

电感直接和输入端相连：构成升压变换器Boost。

电感直接和输出端相连：构成降压变换器Buck。
