毛线衣，被单等常常起球。家里就少不了一款毛球修剪器。

今天我们就来看看这款Trimmer毛球修剪器是怎么设计的。这款外光还是做的很好看的，非常轻巧，配备了多个到头。支持USB充电。在PDD买的还是很便宜的，10元不到的价格。

拿起我的螺丝刀套装，拧下产品的螺丝。它的螺丝都隐藏在标签下。所以得撕开标签纸。

拧下产品的3颗螺丝，打开后盖，产品的内部结构就呈现在眼前：一个电机，一块锂电池，一块可充电的线路板（而且还是单面板）。

拔下电机的接头，和电池的接头。这款锂电池是300mAh的3.7v锂电池。

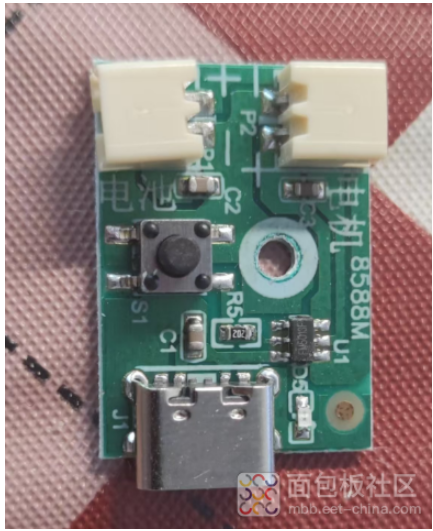

在线路板上就是用了一颗芯片，type-C充电输入接头，配了充电指示灯。S1控制产品的启停。

芯片是6PIN的。通过搜索丝印（FM5013F）,这颗IC是富满微电子的一颗集成充电与电机驱动的控制芯片。这款IC不仅应用于马达驱动或 LED 驱动的控制芯片，而且集成了锂电池充电管理系统，设定一档高电平输出，并带有对不同状态的 LED 指示功能。

应用电路图如下，600mA的充电电流设定。低电量检测，通过LED的状态来告知用户。

PCB注意点

芯片的 OUT 和 GND 引脚分别是芯片驱动部分的电源和地，在开关工作时会有瞬间大电流流入和流出，因此，画 PCB 时 COUT 的负端与 GND 尽量靠近，不要过孔。 COUT 的负端和风扇的负端布板时要尽量靠近 GND，防止地线上的干扰影响芯片工作。

在这款芯片的规格书了，厂家对工作原理做了非常详细的解释，我就不多介绍了。

成本评估

个人点评

不知道是不是PCB绘制的问题，电机的线色跟板子丝印对不上。但是也还好无正负。
