前言

    从2020年开始评测七彩虹，到2022年开始用一股激烈的言辞“喷”了七彩虹主板的设计，这么看我和七彩虹的“渊源”已经来到第5年。在测完这块B850M后，我想是时候可以放下对七彩虹的陈见，欢迎来到全新的七彩虹主板时代。

——七彩虹 CVN B850M GAMING FROZEN V14A

优点（√）：

1.带3个M.2，不损失接口

2.BIOS版本大更新

3.支持CPU一键PBO超频

4.支持内存延迟优化和小参预设

缺点（×）：

1.没有＞5Gbps 前置Type-C

2.外围IO配件（声卡，网卡等）型号比较老

售价：

1139（京东）

主板一览

    那么开始之前，还是得看看配件。

    配件没什么好说的，纯白天线，SATA线以及一些小配件。

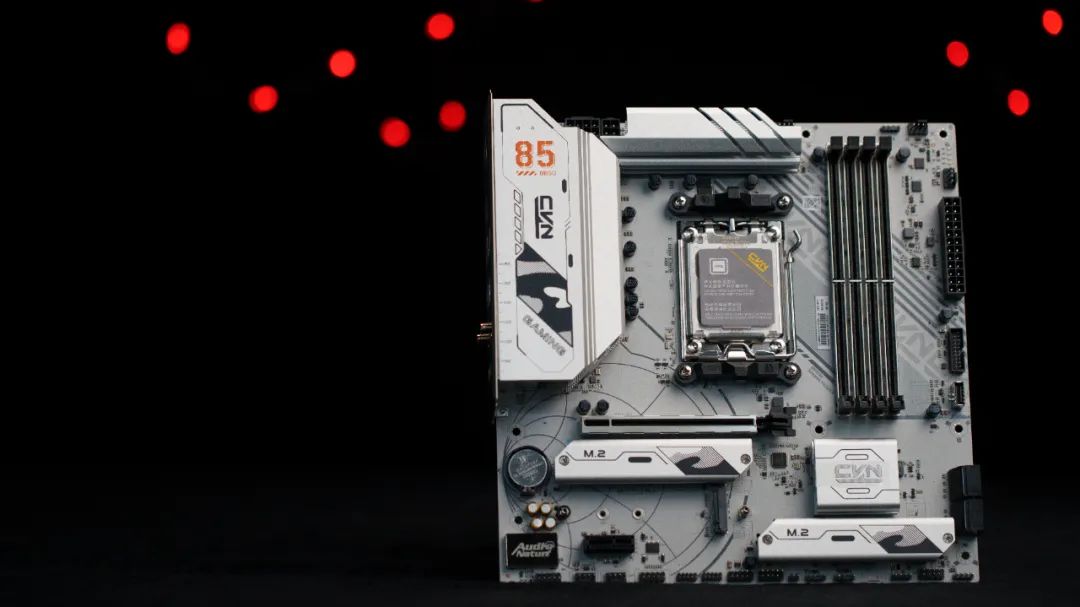

   B850M GAMING FROZEN的画风还是一如既往，纯白+橙色点缀设计。近几年的七彩虹从原来高度菱角的画风逐渐转向圆润的风格。有种安卓转苹果的美。

    IO方面，2个USB3.2 10Gbps（A+C）；2个USB3.2 5Gbps；4个USB2.0 480Mbps；1个2.5G网口；带DP 1.2+HDMI 2.0；带WIFI 6无线网卡。带BIOS Update。七彩虹在给接口这方面还是偏保守。

    PCI-E方面。第一个接口为来自CPU的PCIe 5.0 X16，第二个接口来自芯片组，为PCIe 4.0 X1。

    存储方面，3个M.2+4个SATA，前两个M.2都来自CPU，支持PCIe 5.0 x4，支持最高2280规格的M.2。剩下一个来自芯片组，支持PCIe 4.0 x4，支持M.2 2280。所有的M.2都有带快拆扣子。

    M.2的散热3个只给了2个，我不知道是不是七彩虹想可以借显卡的风扇散热所以就没配了，或者担心因为散热太厚顶到显卡。不过这些位置都可以互相调换，所以可以自己看着情况换位置。

Debug灯很独特的设计了四个不同的颜色，分别是黄红绿和白。正好对应内存，CPU，GPU和启动。在机箱里看的时候只需要报颜色就能分辨了。

主板拆解一览

    为了方便辨识一些关键芯片，这里先做框选。

    红框：供电电路

    黄框：芯片组

    蓝框：IO等其他芯片

主板内接口

    2个USB2.0 9Pin接口

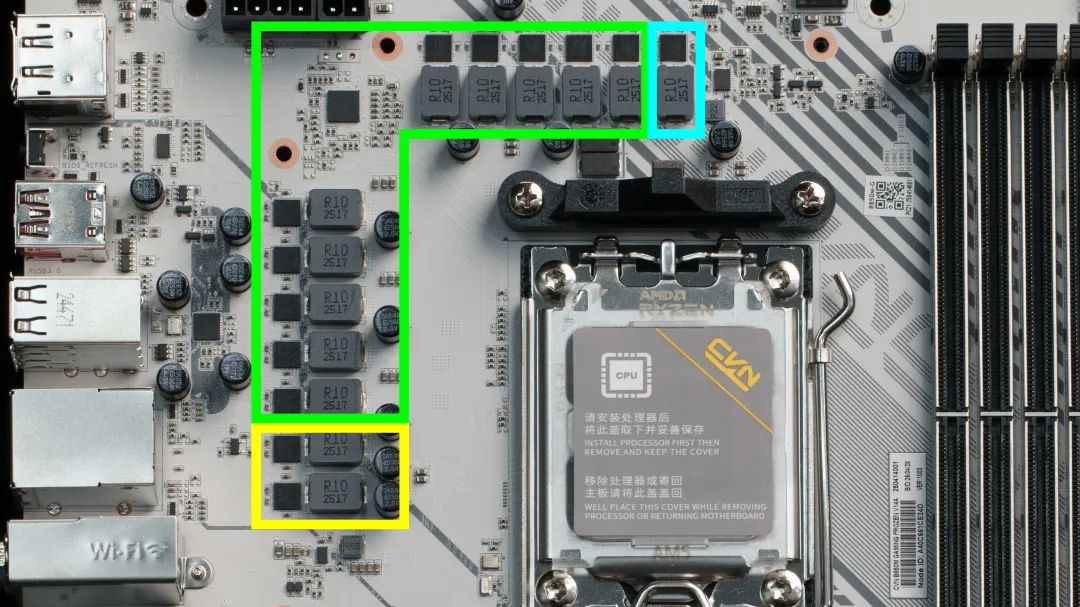

    整体电路总共有13组供电，分为三个部分。绿色部分为核心供电。黄色部分和蓝色部分为SOC和MISC（其他外围电路）。

    核心控制器为芯源系统MP2825，这颗控制器的参数不详，从主板的设计来看，很可能是一颗至少支持3路8相的控制器。那么就会全部启用，实现5*2+2+1相的电路设计。

    所有MOS都为一体设计的芯源系统MP87661，这是一颗60A级DrMOS。AMD这边的功耗不高，所以没什么问题。

    网卡方面，无线网卡采用Intel AX200 Wi-Fi 6网卡，有线网卡则是小螃蟹RTL8125BGS，网卡方面居然很保守的用Wi-Fi 6，这是比较少见的。

    声卡方面是ALC897。主板虽然被盖上了，但是七彩虹还是很诚实的写在了配置里。897说实话有点老。

    被动散热相对来说比较小，也是考虑到AMD功耗真的不高，问题不大。

上机测试

测试平台：

CPU：AMD Ryzen 7 9800X3D

内存：金百达 黑刃灯条 DDR5 6000 C36 32Gx2 M-Die

显卡：核显自带

主硬盘：达墨 水瓶座 2T

电源：鑫谷 昆仑 KE-1300P 冰山版

系统版本：Windows 11

BIOS版本：1004

烤鸡软件：OCCT 电源烤机 25分钟

    9800X3D的满载功耗为150W左右，因此采用OCCT 13.1 Power进行满载测试。

    七彩虹跑出的功耗在151W左右，此时CPU频率平均4739.7MHz。

    实际功耗方面，此时输入电压为11.93V，电流为15.65A，换算下来此时流过8PIN的功耗达到186.7W。此时供电损耗在30W左右，也就是是说每颗MOS的功耗在3W上下。

    散热方面，左侧散热最高温度72℃，平均58.7℃。上侧散热77.6℃。平均66.3℃。这个温度其实已经有点高了。

   Cinebench R23跑分如图，分数为23347。此时核心平均为5217MHz。虽然说各家都有X3D Boost，但其实大部分都是关掉超线程然后拉频率，多核收益不明显，单核收益不如PBO。所以我就不开了。

    开启Mode3之后CR23的频率从5217MHz提升到了5381MHz，分数从23347增加到24118。虽然说这个提升看起来不大，但这好歹是七彩虹一键OC啊！放开单核还能接着把多余的功耗释放出来，非常不错了。

内存性能测试：Latency Turbo+自动调小参

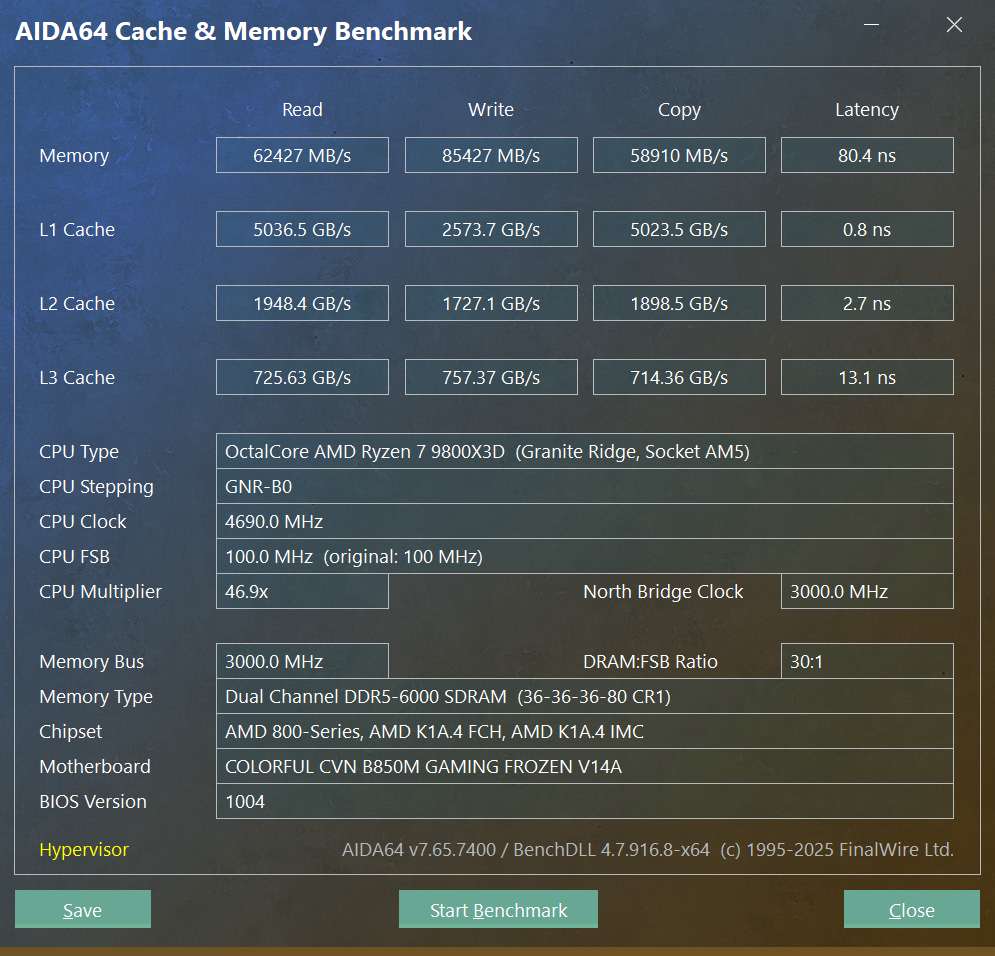

   在默认开启EXPO的情况下，9800X3D跑6000的内存只有写入性能比较高，延迟也有80.4ns，毕竟这是一套C36的条子。

    但是七彩虹在新的BIOS内集成了一个Latency Turbo功能，可以直接优化内存延迟，打开延迟优化后。

    80.4ns的延迟直接下降到73.9ns。是完全没有动大参数的。

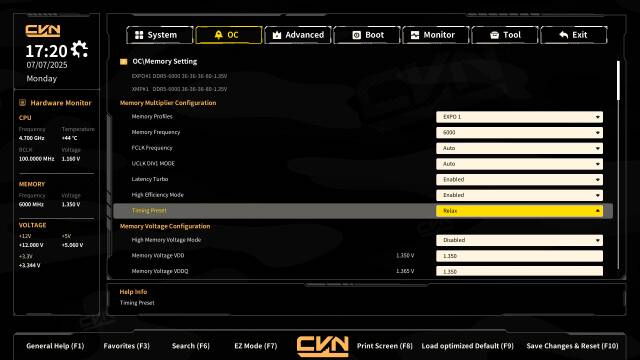

    更厉害的地方是，七彩虹还集成了一套小参预设参数，分为四个档，分别对应最紧，比较紧，平衡和放松。我们先选放松的情况。

    此时延迟直接干到了66.8ns，读写速度都有一定的提升。直接又带出了7ns的提升。

    如果选择最紧的情况，可以看到延迟又再提升了接近1ns。因为这套内存是M-Die，对于小参还比较宽容，所以不怕死机，如果是那些差一点的内存，这样小参修改提升应该会更明显。

总结

    说实话我真的被七彩虹惊艳到了。想想当年七彩虹的BIOS很多功能不完善，略显简单，到如今不仅功能完善，甚至有一系列可以一键设置的功能。我认为从今以后，那个不得碰BIOS的七彩虹主板一去不复返了，一个实用还规格尚可的七彩虹主板已经登场了！也许等某天御三家真的是不止三家，那里的不止就有七彩虹。不过这就得看七彩虹能否把可靠性和持续更新等用得长久的观念深入DIY玩家的心了。
