OPAMP：
高增益的差动放大器，通常在闭环（负反馈）下使用。

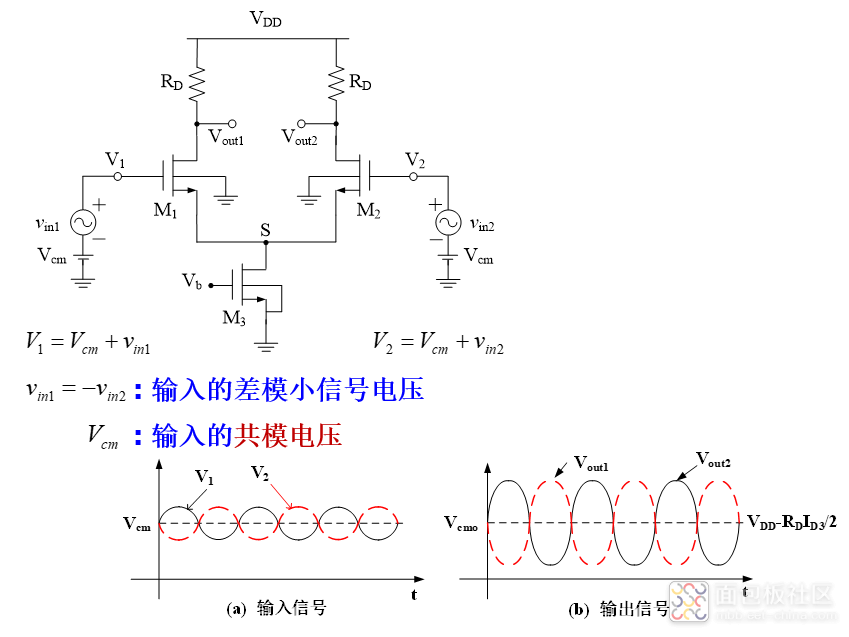

电阻负载差动放大器：

M1和M2是共源放大管，M3是电流镜的一部分，给M1和M2提供恒定的偏置电流，称为尾电流源。RD是负载电阻。
为了使左右两边电路完全对称，放大管M1和M2的特性应尽可能保持一致（包括尺寸相同，并且在版图设计时应考虑两个管子的匹配，以保证阈值电压相同）。
共模输入-输出特性曲线（截止区~饱和区）：“

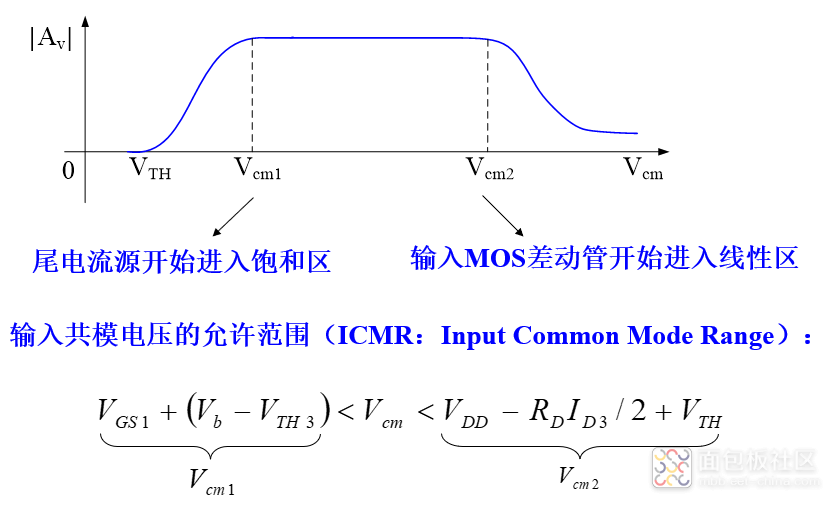

小信号差动增益与共模输入电压之间的关系：
差模小信号等效电路：
对于差动交流小信号而言，由于左右两边电路完全对称，电路的相连结点（S）可看作是“交流接地”，即vs=0。因此M1和M2的体效应不影响差动放大器的小信号特性。
共模小信号特性：


二极管负载差动放大器：
电压增益较低，但电压增益的线性度好，另外具有较低的输出电阻和较好的高频特性（频带较宽，通常用作放大器或比较器的输入级，以提高动作速度）。为了提高电压增益，可减小M3和M4的宽长比，但将导致|Vgs3,4|增加，从而使输出电压的摆幅减小。
电流源负载差动放大器：

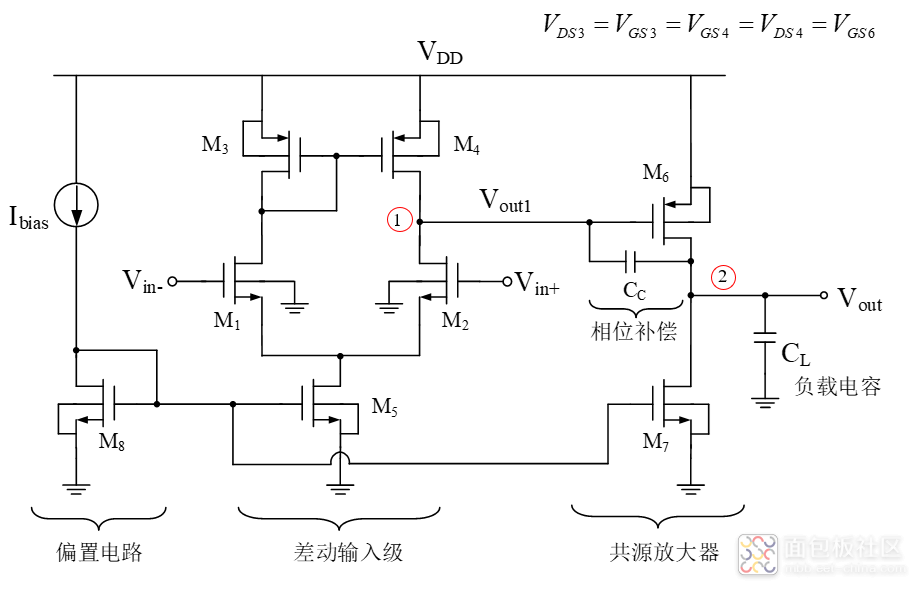

两级运算放大器设计实例：

来源：面包板社区 czd886分享
