今天我们来拆解一款所谓的骨传导耳机，近些年来随着科技的发展一些不一样的产品映入我们的眼帘。骨传导耳机是一种以人体的皮肤骨骼作为传输介质来传递声音的一种新型耳机。这种耳机摒弃了以空气为介质来传递声音这种途径，这种做法一定程度上可以在人们收听到声音的同时，避免了入耳式耳机导致的外界声音隔绝带来的问题，同时它可以做到高度的防水，拓展了人们在水下使用的场景。

那么今天收到的这款垃圾骨传导耳机到底是不是这样呢？我们来拆解一看究竟。

首先我们来看这个耳机的造型，一眼望去，这个造型真的非常的骨传导，和我们平时使用的骨传导耳机几乎是一模一样，振子位于耳廓骨外侧，通过外耳廓骨来传递振动。

我们近距离来看振子这一部分，似乎可以通过凸起的部分看到两侧的缝隙，似乎有一些不对劲。

在右耳这里一侧有控制按键。中间是电源按键，长按开关机，短按暂停播放。上下两侧各是音量加和音量减按键，除此之外，并没有其他的按键了。

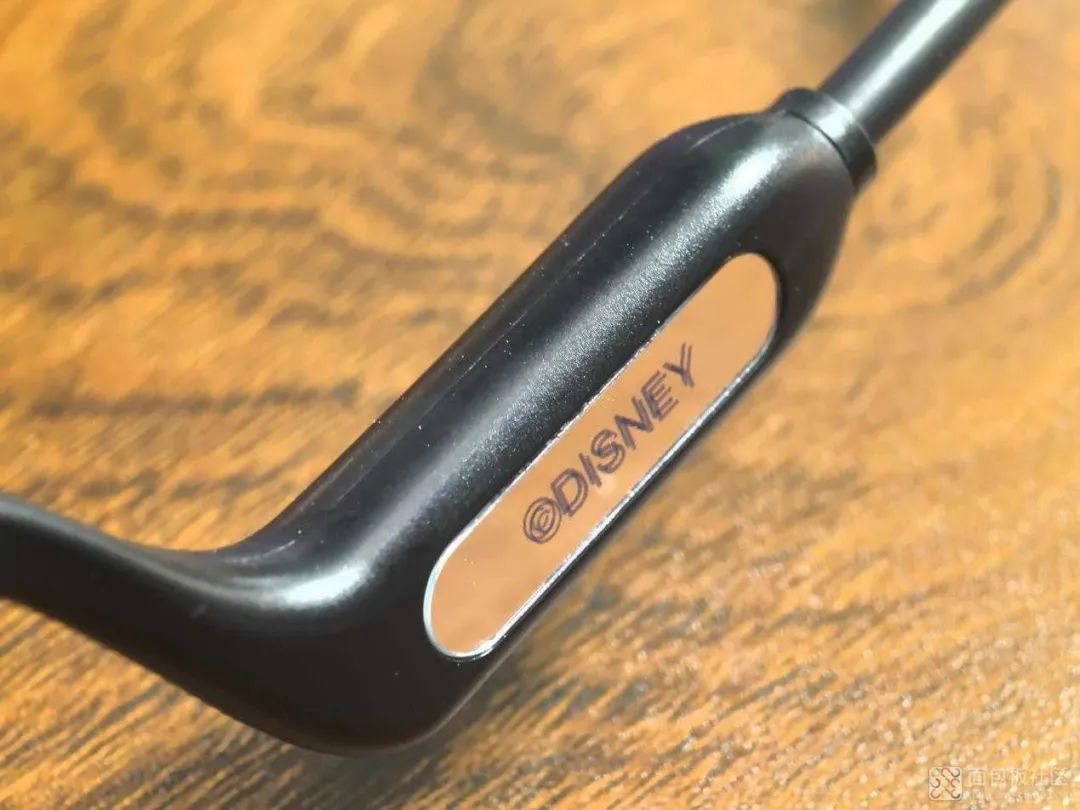

在耳机的另外一侧，我们可以看到贴了一个亮片，亮片上面是印着DISNEY的标志，这还碰瓷迪士尼了？

翻到另一面可以看到上面还有贴纸，底部有防水帽，扣开之后可以露出里面的TypeC充电口。

看完了产品的外观，我们来拆开它看看内部的构造。首先我们先拆开没有按键这一侧，不出意外里面应该是这个蓝牙耳机的电池。这个外壳没有螺丝固定，还是比较难拆的，直接使用老虎钳夹住两侧，把壳夹裂然后扣开。可以看到里面露出来的软包锂电池，锂电池的引线和导线连接地方竟然是用这种黄色纸胶带粘起来的。

接下来顺着耳机便可以把振子的外壳抠开，可以看到里面的东西有点像小喇叭。

我们可以看到里面导线相连接的地方都是使用这种纸胶带粘起来的，非常不靠谱。

费了九牛二虎之力，将扬声器模组抠下来，但是越看越不对，这不是普通的振膜喇叭吗，骨传导耳机的扬声器并不是这个样子。

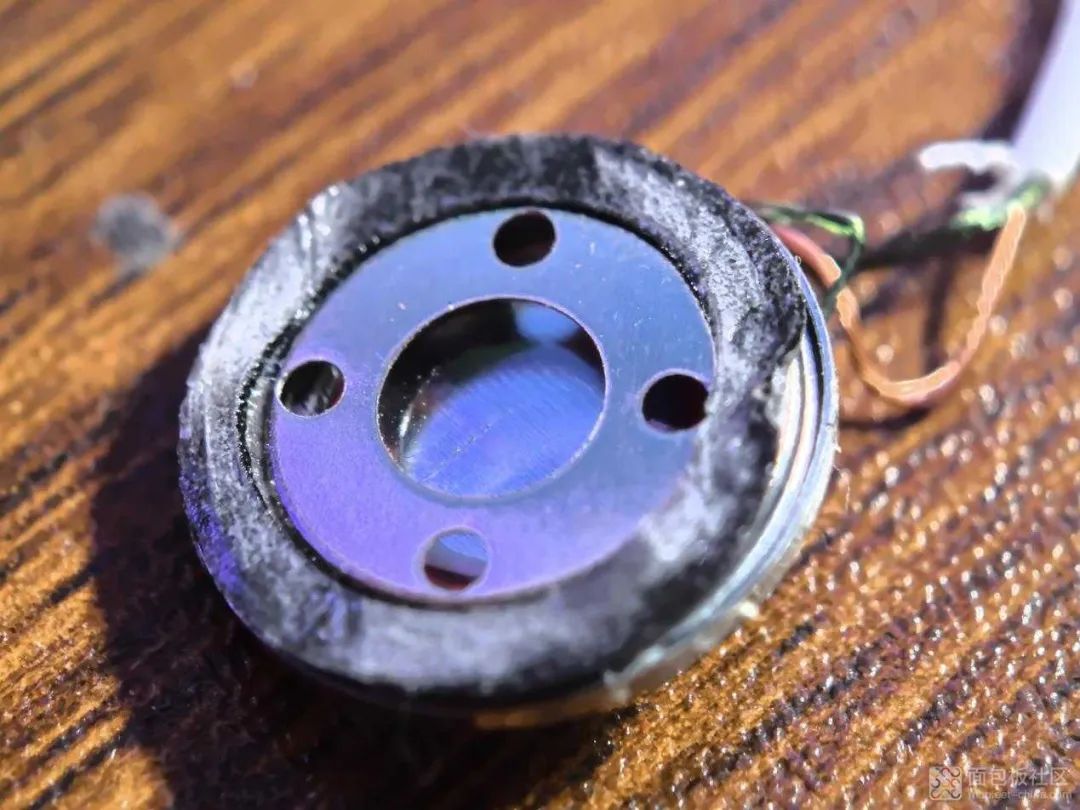

我们继续拆一下外壳保护罩，露出里面清晰的振膜部分，红色的是音圈，透明的这一部分就是他们振膜了，传统的骨传导，这里使用的是振动电机，并不是这一种喇叭。

我们离近来看一下，这就是我们普通耳机里面使用的这种大振膜喇叭，看样子这个商家在挂羊头卖狗肉。

我们继续破坏性拆解另一边把另一边带电路板的那块拆出来，可以看到这一侧的板子固定得更加潦草。

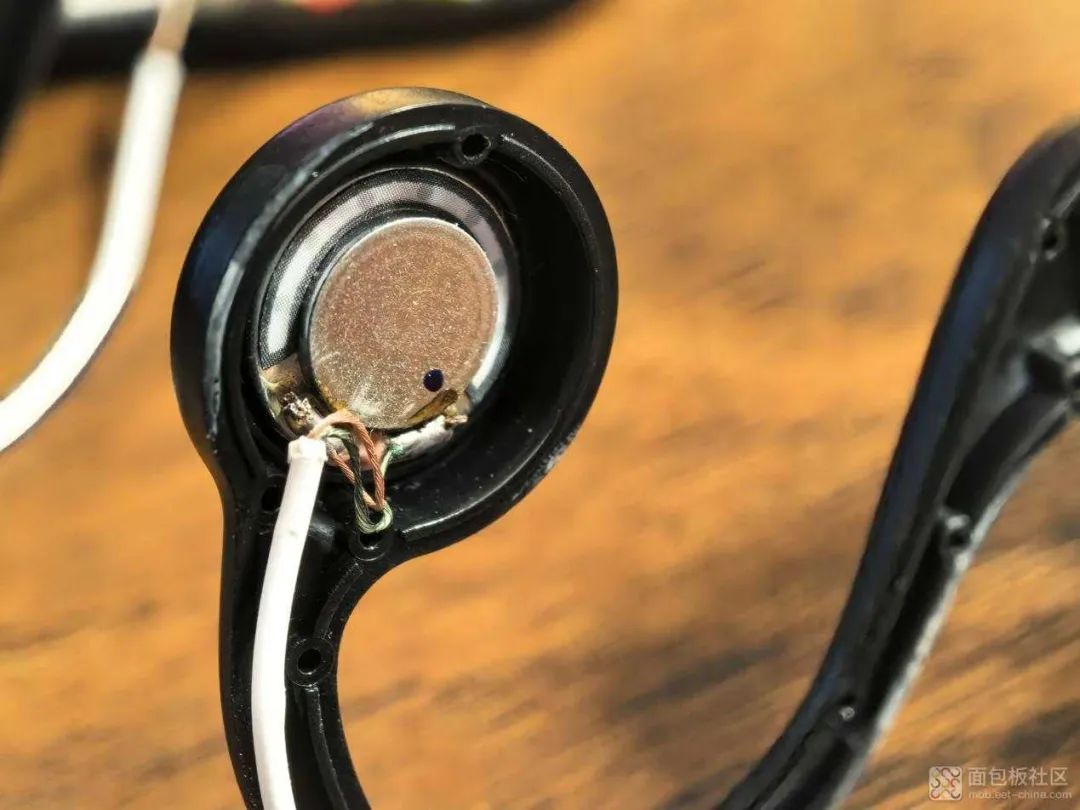

离近来看另一侧的扬声器部分，这里使用的是同另外一侧一样的喇叭。

下方是电路的主板部分，我们可以看到主板的正面几乎没有什么东西。上方一个TypeC接口，中间是三个控制按键，下方有一个咪头。

我们拉进来看这个type c接口，使用的是6Pin的封装沉板的结构，在它的左边还可以看到有焊接的电池引线和喇叭引线。

板子的另外一侧，我们可以看到上面有麦克风，以及充电和配对的指示LED灯两颗。

翻到板子的背面，我们就可以看到所用的主芯片，是来自杰理的AB22BP17595，根据杰理的命名规则，找到了这是杰里家的AC6969A4这颗片子。

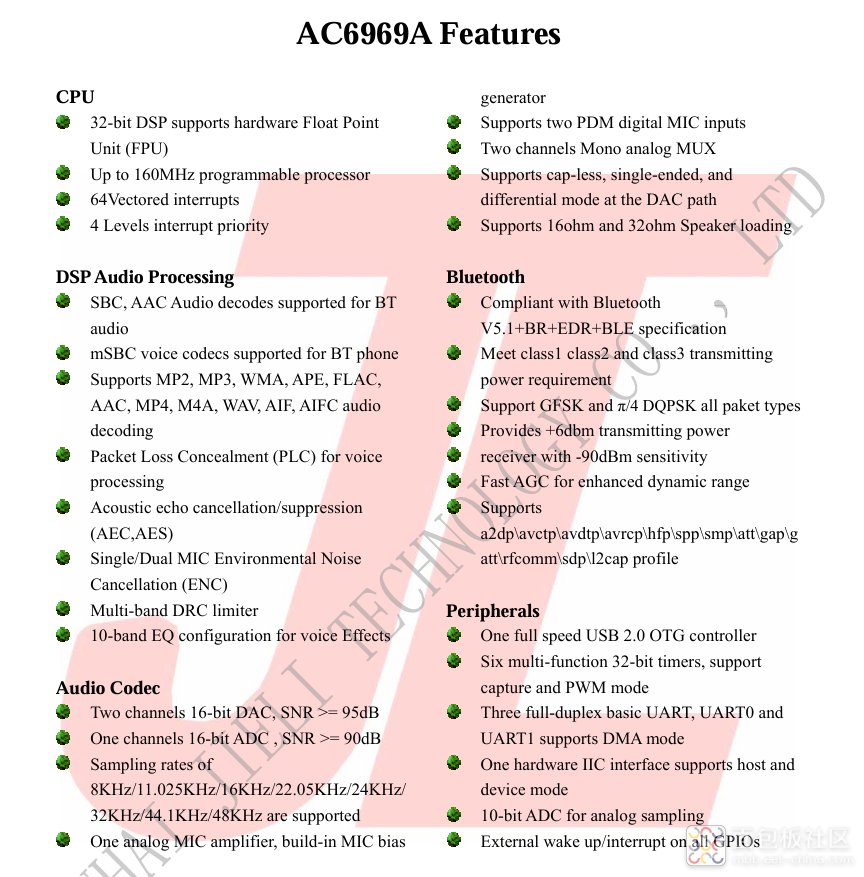

这是一颗具有32位DSP的蓝牙SOC，支持多种音频规格，在这里妥妥地够了。

我们从背面来看一下这个电路板，TypeC座子沉板设计，不过看着似乎缝隙有点大。

我们来看带有控制板这一侧的耳机外壳，外壳部分采用注塑工艺，整体做工质感毛边儿都比较差。

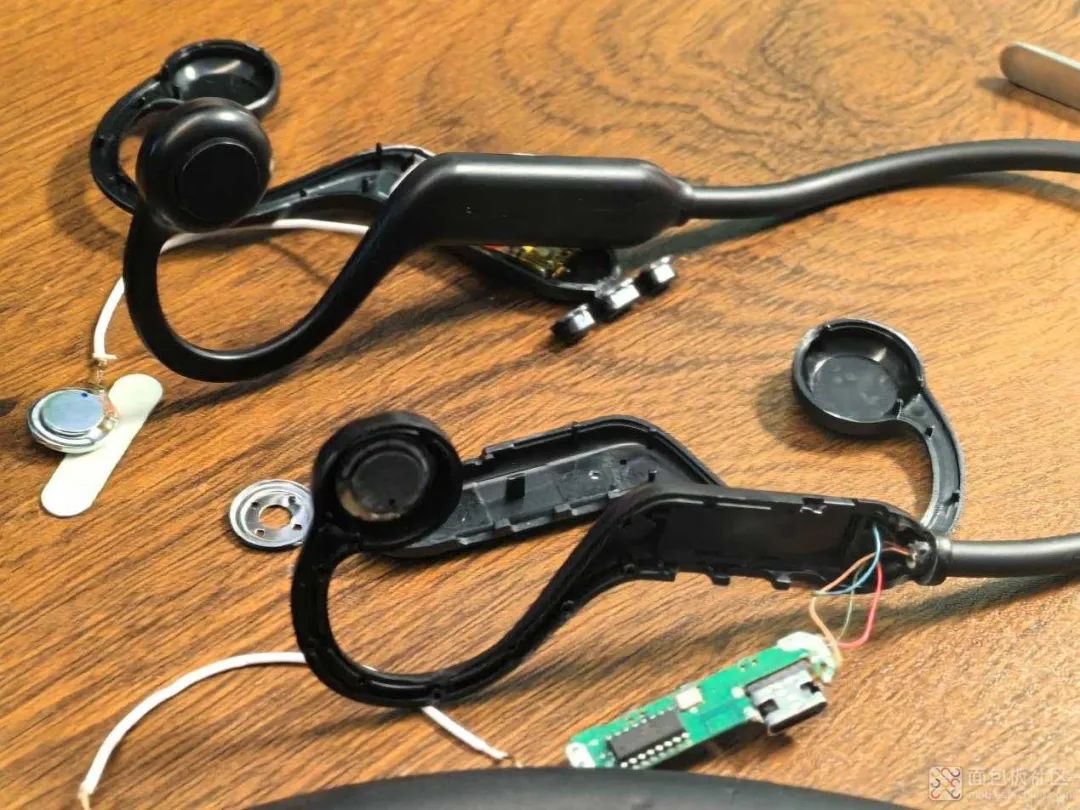

下面是拆解的整个全家福，妥妥的一个骗子产品，两个喇叭用的都是普通的喇叭。

拆解了这款所谓的骨传导耳机，让我看清了一些无良商家的底线，为了低价不惜摒弃自己的底线，这就是妥妥的坑骗消费者的行为。
