天天拆解数码产品，今天拆工具，朋友楼下捡的。都知道我喜欢啥了，直接给我留着。那今天研究下工具，看他是如何做往复运动。还有是怎么控制的。
资讯配图
马刀锯，听名字就知道是一个锯，可以切割很多东西，更换不同的锯片，来切割木材，钢材，铝合金等等，按动开关，做往复运动，实现切割效果。
资讯配图
品牌，chenyu，每分钟转速0-3000，往复距离15毫米，下面图案好像是切割铁管直径60毫米，中间是砖吧，木材是65毫米，右下角的一些注意事项。
资讯配图
反面，他设计的这个正反转，好像没啥用吧，怎么转都是往复运动，不像电钻，可以正反转。可能买不到不带正反转的开关吧。
资讯配图
前端的这个贴板并不是可以活动角度的。
资讯配图
夹头，是快换夹头，装上铝条，只需要拧动那个螺母就可以锁住铝条。不需要使用螺丝固定！
资讯配图
电池，这种设计一看就是很中国，不是说你生产的不好，只是你设计了一堆没有用的。电池接口，就两个触脚。
资讯配图

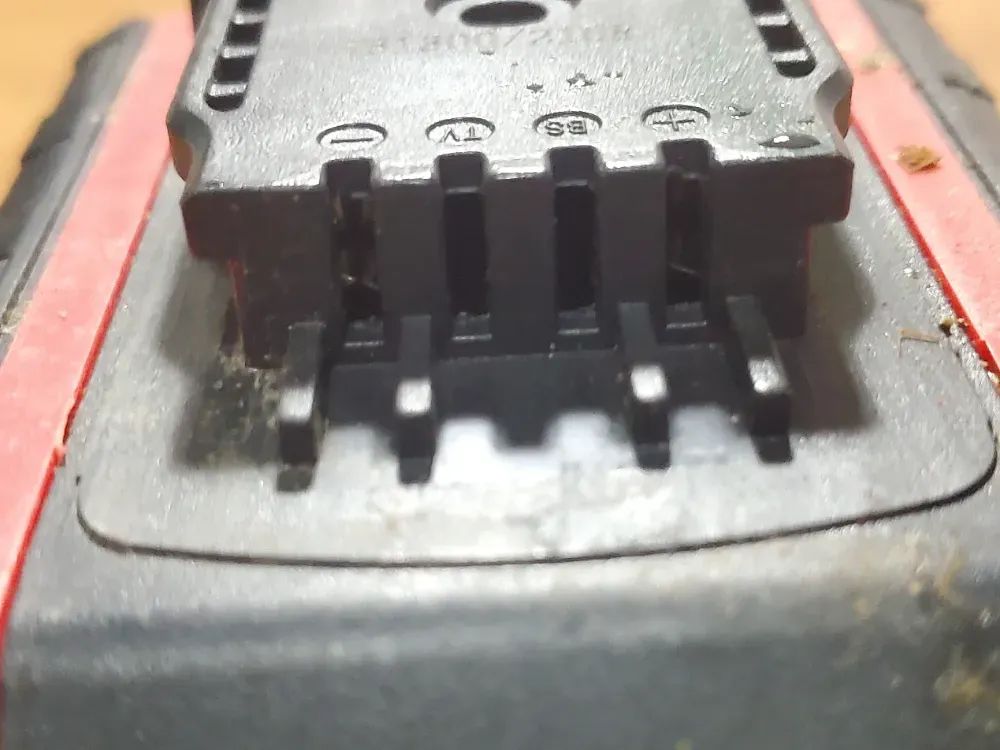

电池上却有4个，其中两个是假的，一个BS，一个TV，按照其他品牌的标志，应该是电池充电器的温度检测。里面没有触点。
资讯配图
还有这个电池，其他品牌都写18V，20V，48V，他这是比别人大多少倍，直接208VFMA，你要是问。那就是型号。。。
这就是坑老木匠专用标语。
资讯配图

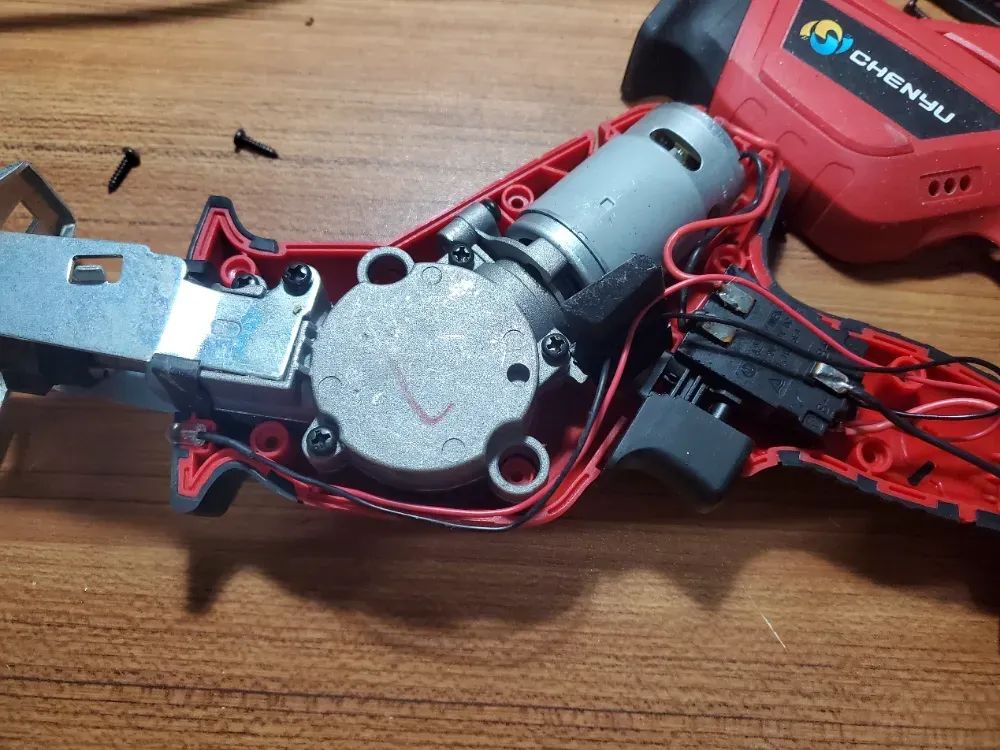

打下螺丝，可以看到，马达。还有个圆形铝合金材质的壳体。
资讯配图
两根线也很细。
资讯配图
像这种该有的还是给你配上的，一颗led灯。
资讯配图
开关，7.2-24V通用的。
资讯配图
背部有一个散热，一颗螺丝固定。
资讯配图
往复运动，结构在这个铝合金里面。
资讯配图
反面是有三颗螺丝固定的轴承。
资讯配图
有刷电机，品牌来自福建省福安市的荣达电机配件厂，生产日期210818，21V，型号RD21-A
资讯配图
轴承的型号6002RS
资讯配图

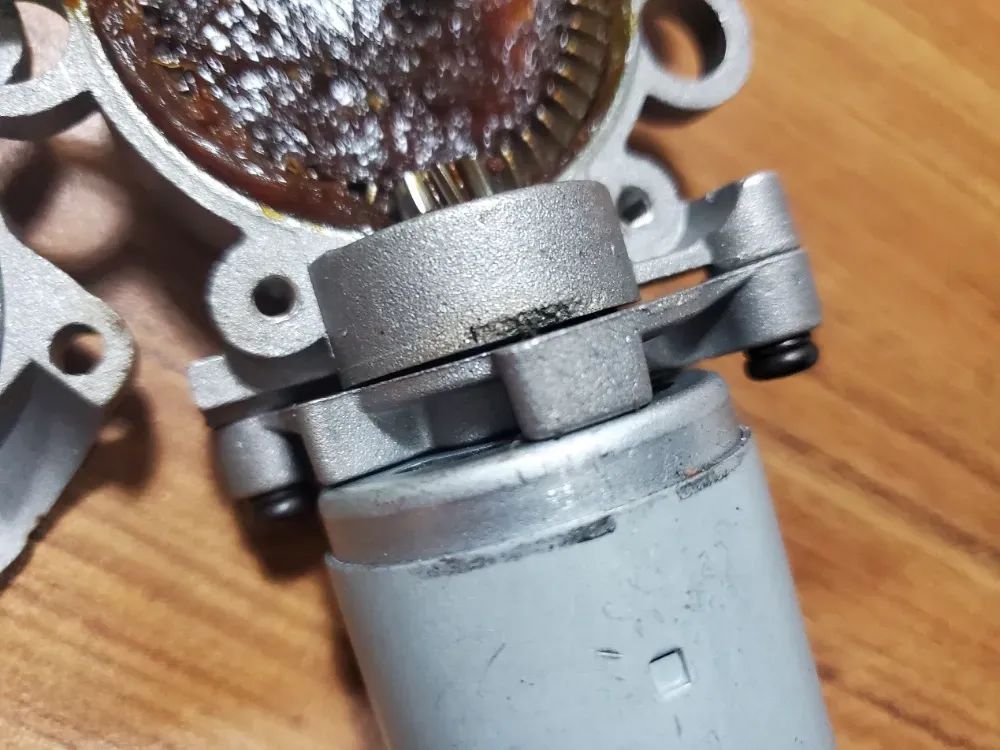

需要拆缸体，还要把这个铁框取下来，
资讯配图

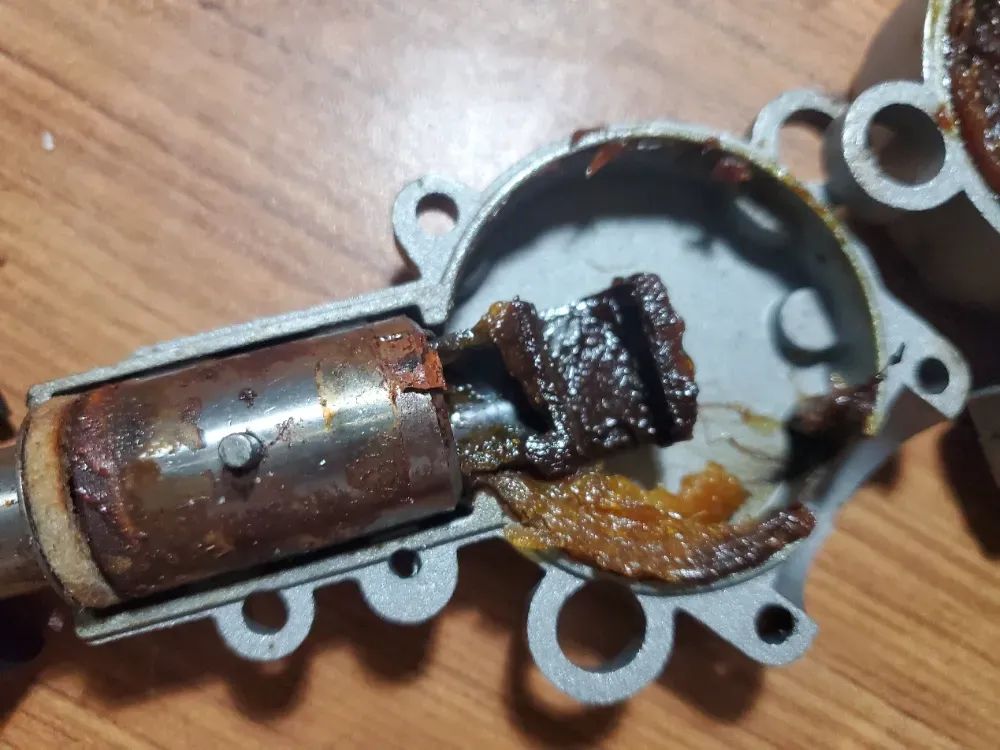

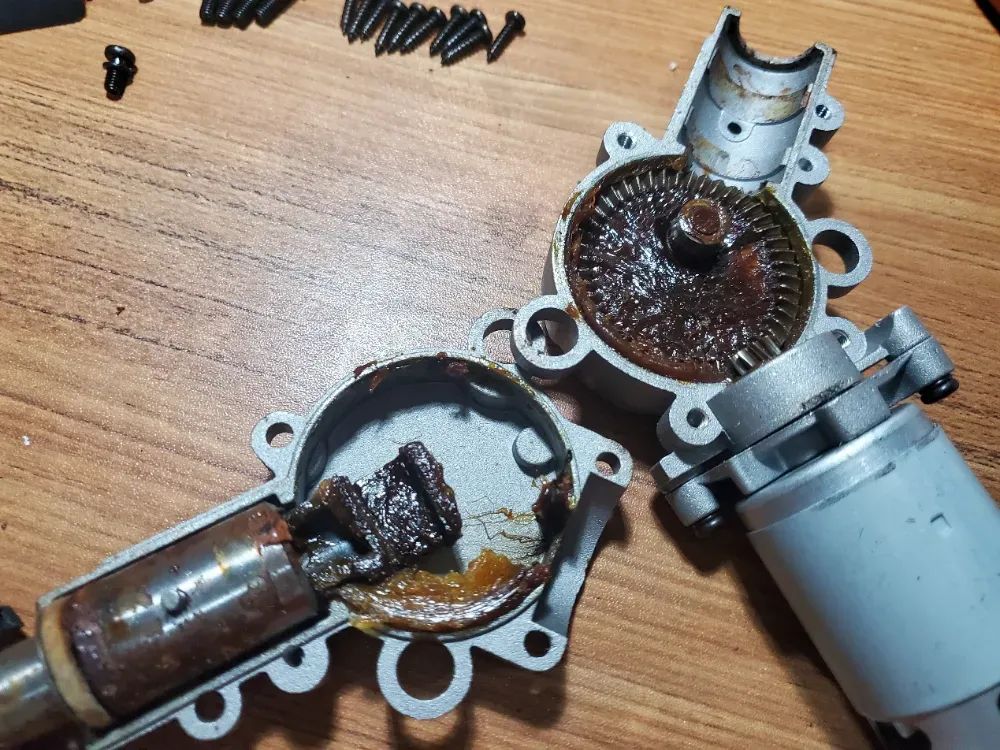

打开缸体，可以看到，让我吃惊的是两块铝合金之间连密封圈都没有，而且润滑脂。应该质量不好吧，那一面基本没有，都已经凝固。
马达转动，带动轴承的大齿轮，内部一个铁柱，铁柱卡在对面的话是一个U型铁，当马达转动，会带动中间铁柱拉着U型槽，做反复的运动。
前端的已经生锈，内部应该问题不大。
资讯配图
油脂，旁边会有一点漏出来。
资讯配图
运动部分。
资讯配图
快换夹头，前端一个卡簧，放入铝条，扭动旋钮，即可锁住。
资讯配图
马达前方一块铝合金壳，固定两端。
资讯配图
全部拆开就这个样子。马达的话，应该是铜线的。
资讯配图

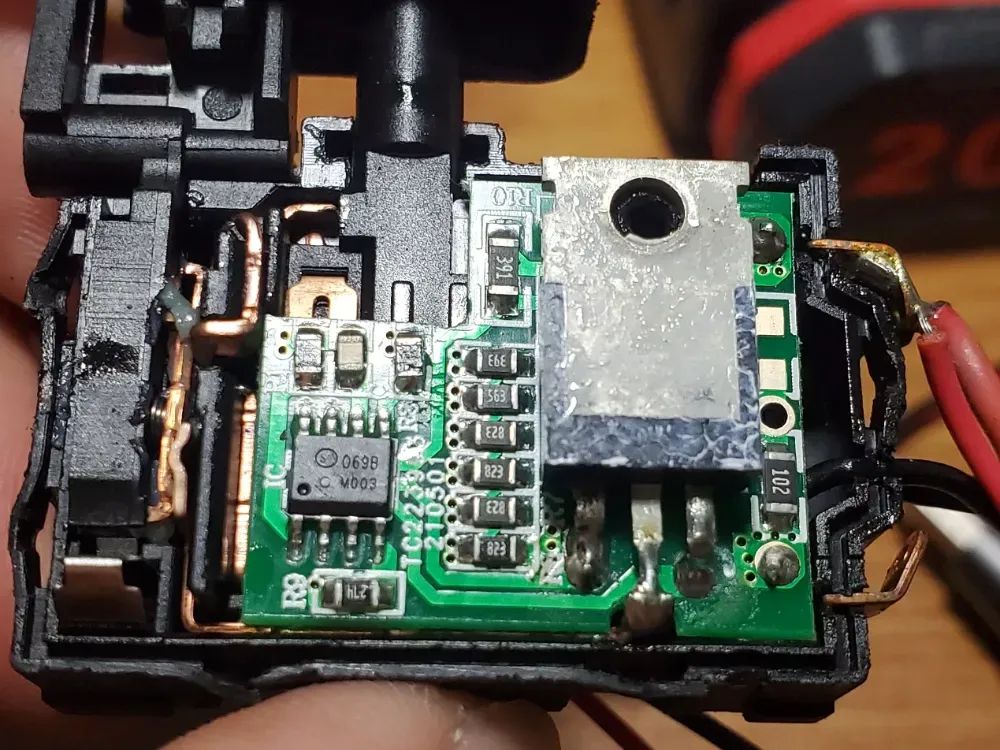

感觉不够过瘾，再来研究下开关，看下内部怎么实现正反转。周边五六个卡扣，螺丝拆下，固定在这个MOS管上，用来散热。里面有一个芯片。还有几块铜片。
资讯配图
从结构和元器件布局上看，这是一个带电子调速功能的电动工具开关，广泛用于电钻、电动螺丝刀等设备中。
 关键元器件识别与功能分析
1. 功率三极管/MOS管（右侧带金属散热片）
功能：大功率电流控制元件，用于控制电机的启停或调速。
金属散热片表示它需要处理较大的电流或功耗。
很可能是N沟MOSFET，负责通过PWM方式调节电机转速。
2. 集成电路（IC 标注 069B M003）
很可能是一个PWM控制芯片或运放/比较器。
控制信号来自触发开关或电位器（如电动工具上的板机），用于控制MOS管的导通。
3. 贴片电阻阵列
多个电阻、特别是“102”（即1kΩ）用于电压分压、电流检测、信号滤波等功能。
左下角有电阻旁标注R9，用于检测电流或电压反馈。
4. 电感或大电流走线（铜条）
粗铜条用以承载大电流，说明此电路通过电流较大（比如供电电机）。
铜条走线方式降低阻抗与发热。
5. 焊接的红黑线
红色和黑色线分别为输入电源（电池或电源线）与电机输出端。
焊接连接可靠性较强，用于承载持续大电流。
6. 电容器与滤波元件（未完全露出）
有一些小贴片电容，用于信号稳定或抑制电磁干扰（EMI）。
 可能的工作原理简述：
1. 板机按下后，产生一个PWM控制信号（由可变电阻、电位器等提供）。
2. 控制芯片将信号调节为PWM波。
3. MOS管接收到PWM信号后控制电机供电，实现软启动与调速。
4. 电阻、电容等实现电流检测、过流保护、EMI滤波。
资讯配图

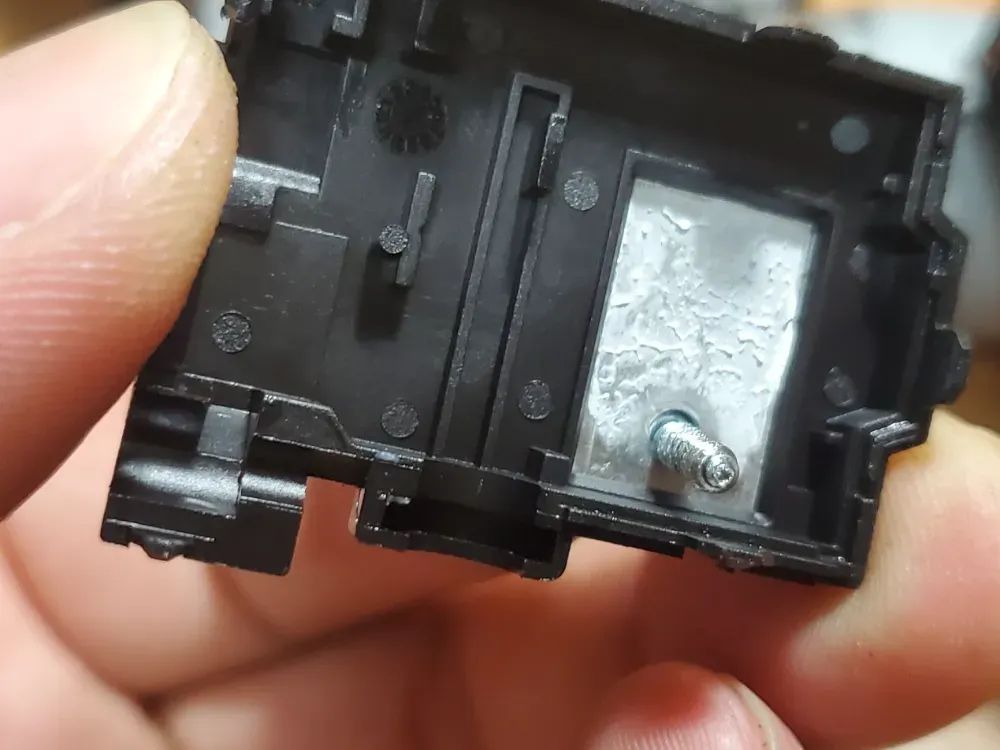

背部散热
资讯配图
机械结构拆开就散架了。有正反转，调速功能。
资讯配图
中间一个电阻连接。
资讯配图
调速的关键，原来是这样子，7组，上方与下方7个触点连接时候第一个，与最后一个都需要大电流，所以铜箔要宽一些。
资讯配图
正反转则是通过下方三个触点，来实现。
就是这么一个马刀锯，捡来的，拆完装起来再扔掉垃圾桶，
某宝上没找到这个品牌型号，其他差不多的，价格在150左右吧，大家觉得怎么样，一起讨论下。
